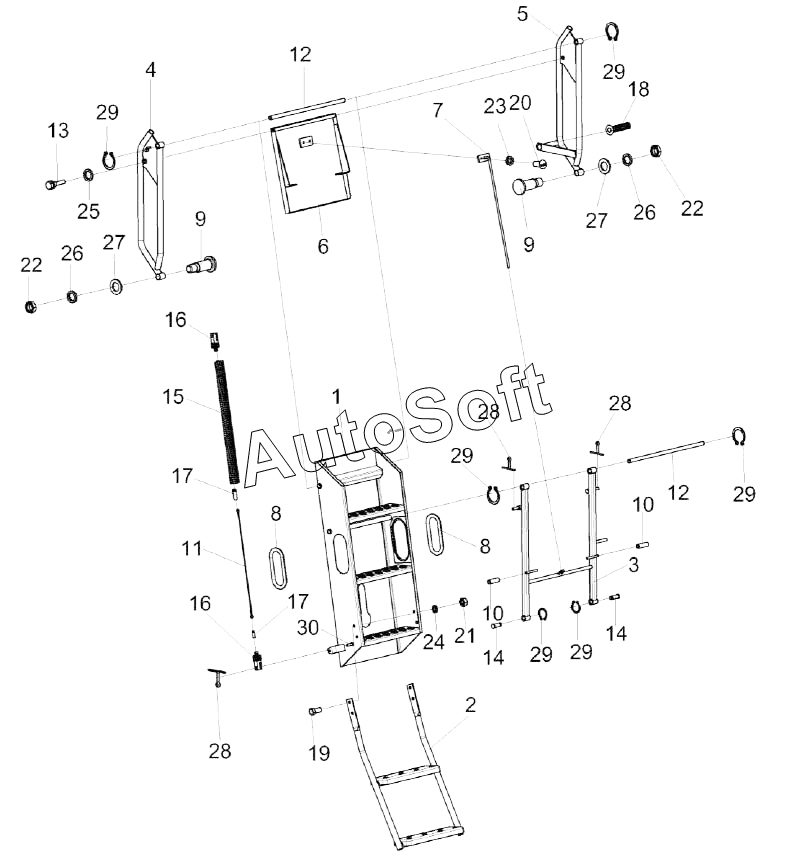

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2017). Установка трапа КЗК-7-0117000
/214.gif)
23
15
16
16
17
17
18
19
20
21
22
22
14
14
24
25
26
26
27
27
28
28
28
29
29
29
29
29
29
30
13
12
12
11
10
10
9
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-7-0117000 | К***0 | Установка трапа | |
| КЗК-7-0117100 | К***0 | Трап | |
| КЗС0117080А | К***А | Пружина | |
| 1 | К***0 | Лестница | |
| 2 | К***0 | Подножка | |
| 3 | К***0 | Рамка | |
| 4 | К***0 | Поручень левый | |
| 5 | К***0 | Поручень правый | |
| 6 | К***0 | Площадка | |
| 7 | К***0 | Опора | |
| 8 | К***1 | Уплотнение | |
| 9 | К***2 | Ось | |
| 10 | К***1 | Втулка | |
| 11 | К***1 | Тросик | |
| 12 | К***А | Ось | |
| 13 | К***7 | Болт | |
| 14 | К***А | Палец | |
| 15 | К***Б | Пружина | |
| 16 | К***А | Пробка | |
| 17 | К***1 | Трубка | |
| 18 | 3***0 | Рукоятка руля левая | |
| 19 | Б***6 | Болт М10-6ех20-7796 | |
| 20 | В***3 | Винт В.М6-6ех12-17473 | |
| 21 | Г***5 | Гайка М10-6G-5915 | |
| 22 | Г***6 | Гайка М18-6G-2526 | |
| 23 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 18.65Г-6402 | |
| 27 | Ш***1 | Шайба С18.01-11371 | |
| 28 | Ш***7 | Шплинт 3,2х20-397 | |
| 29 | В***2 | Кольцо В16-13942 | |
| 30 | О***0 | Ось 6-10b12x32-9650 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
