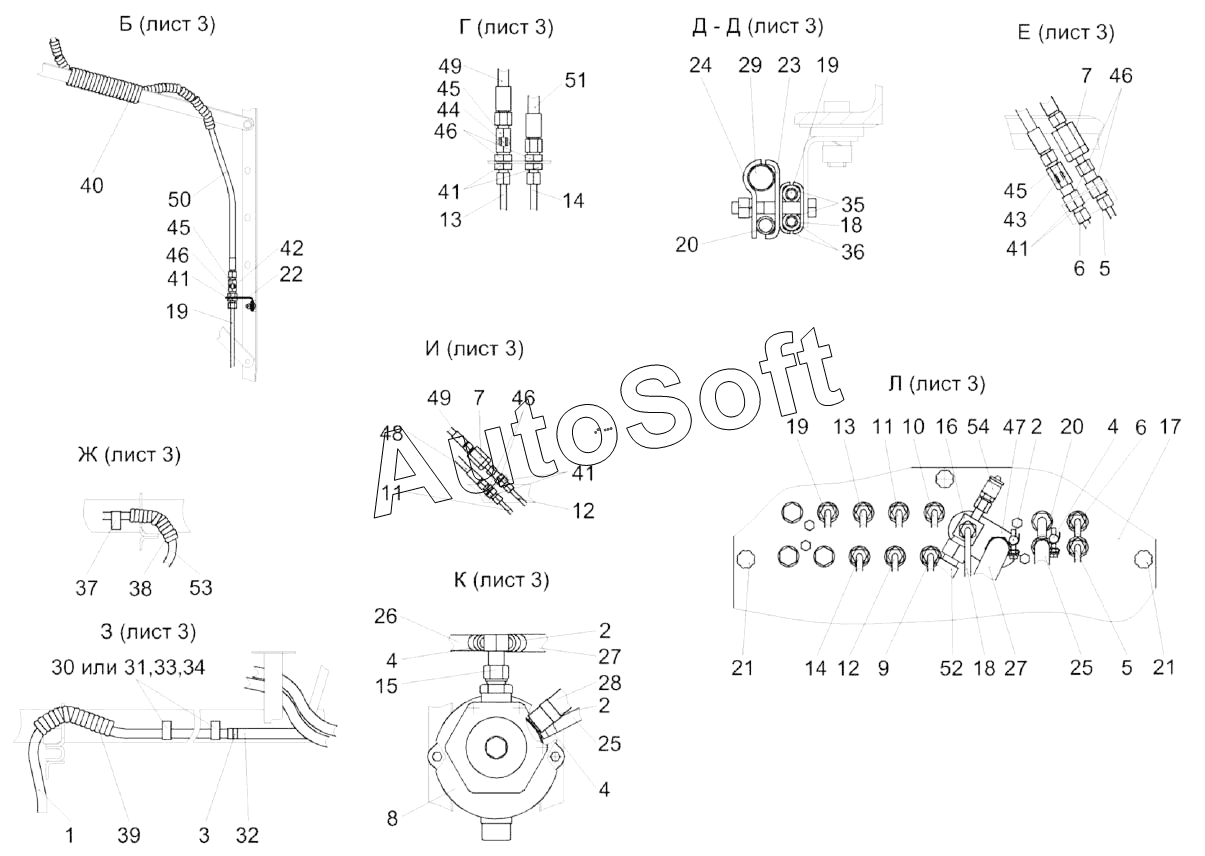

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2017). Гидросистема рулевого управления и силовых гидроцилиндров КЗК-8-3-0602000 (лист 4)
/225.gif)
1
2
2
2
3
4
4
4
5
5
6
6
7
7
8
9
10
11
11
12
12
13
13
14
14
15
16
17
18
18
19
19
19
20
20
21
21
22
23
24
25
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
41
41
42
43
44
45
45
45
46
46
46
46
47
48
49
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-3-0602000 | К***0 | Гидросистема рулевого управления и силовых гидроцилиндров | |
| 1 | К***0 | Трубопровод | |
| 2 | А***0 | Хомут стяжной | |
| 3 | А***0 | Хомут стяжной | |
| 4 | А***0 | Хомут стяжной | |
| 5 | К***0 | Трубопровод | |
| 6 | К***1 | Трубопровод | |
| 7 | К***1 | Дроссель с обратным клапаном | |
| 8 | К***0 | Фильтр | |
| 9 | К***0 | Трубопровод | |
| 10 | К***1 | Трубопровод | |
| 11 | К***0 | Трубопровод | |
| 12 | К***1 | Трубопровод | |
| 13 | К***0 | Трубопровод | |
| 14 | К***1 | Трубопровод | |
| 15 | К***0 | Тройник | |
| 16 | К***0 | Крестовина | |
| 17 | К***0 | Кронштейн гидроблока | |
| 18 | К***0 | Трубопровод | |
| 19 | К***0 | Трубопровод | |
| 20 | К***0 | Трубопровод | |
| 21 | У***1 | Рукоятка | |
| 22 | К***3 | Кронштейн | |
| 23 | К***9 | Прижим | |
| 24 | К***1 | Прижим | |
| 25 | Р***4 | Рукав12x20-1,6 - 10362 | |
| 26 | Р***3 | Рукав | |
| 27 | Р***1 | Рукав20х29-1,6 - 10362 | |
| 28 | Р***8 | Рукав25х35-1,6 - 10362 | |
| 29 | К***1 | Труба | |
| 30 | К***1 | Втулка | |
| 31 | К***2 | Втулка | |
| 32 | Р***7 | Рукав | |
| 33 | К***1 | Прижим | |
| 34 | К***1 | Прижим | |
| 35 | К***9 | Прокладка | |
| 36 | К***1 | Прижим | |
| 37 | К***1 | Брус | |
| 38 | О***2 | Оплетка | |
| 39 | О***6 | Оплетка 20x16x20 | |
| 40 | О***8 | Оплетка | |
| 41 | П***А | Штуцер проходной | |
| 42 | П***2 | Ниппель | |
| 43 | П***2 | Ниппель | |
| 44 | П***3 | Ниппель | |
| 45 | П***А | Штуцер | |
| 46 | Г***6 | Гайка М16Х1,5-6G-2526 | |
| 47 | G***1 | Гидроблок | |
| 48 | Р***0 | РВД | |
| 49 | Р***0 | Рукав высокого давления | |
| 50 | Р***0 | Рукав высокого давления | |
| 51 | Р***0 | Рукав высокого давления | |
| 52 | Р***0 | Рукав высокого давления | |
| 53 | Р***0 | Рукав высокого давления | |
| 54 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) |
