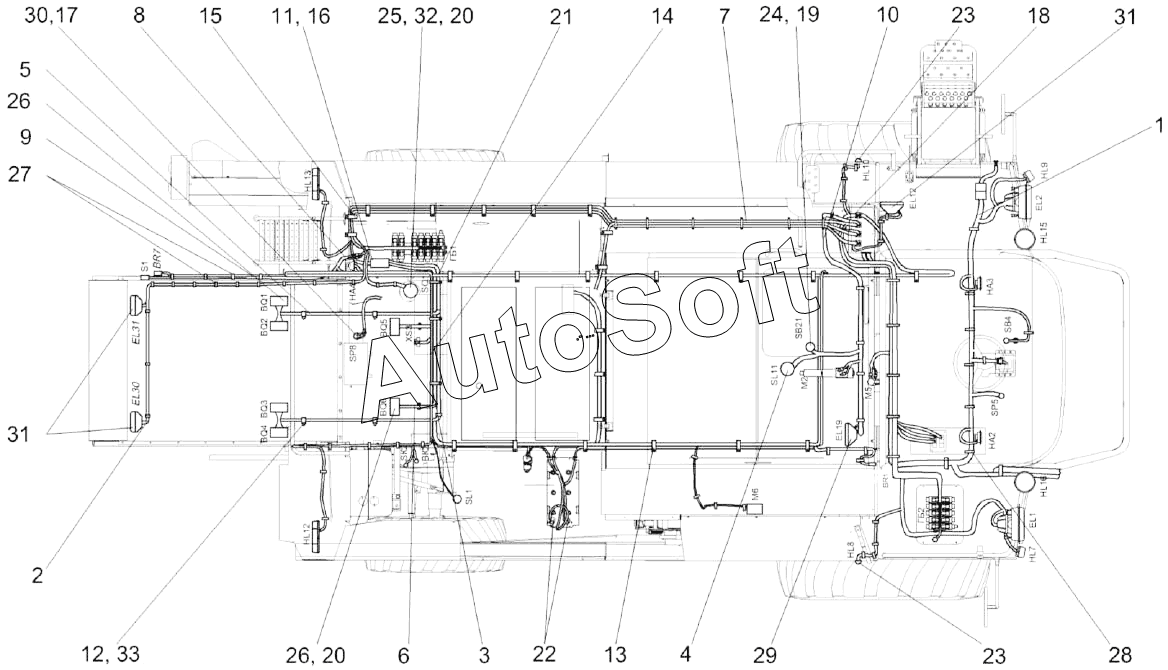

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2017). Установка электрооборудования молотилки КЗК-8-4-0721000Э (лист 3)
/240.gif)
26
26
18
19
20
20
21
22
23
23
24
25
17
27
28
29
30
31
31
32
33
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-4-0721000Э | К***Э | Установка электрооборудования молотилки | |
| 1 | К***Э | Жгут площадки управления | |
| 2 | К***Э | Жгут задних фар | |
| 3 | К***0 | Хомут | |
| 4 | К***0 | Датчик заполнения бункера | |
| 5 | К***0 | Жгут датчиков потерь соломотряса | |
| 6 | К***0 | Жгут датчиков потерь очистки | |
| 7 | К***В | Жгут гидроблоков | |
| 8 | К***Б | Жгут соломоизмельчителя | |
| 9 | К***0 | Жгут датчика оборотов соломоизмельчителя | |
| 10 | К***А | Жгут зернового бункера | |
| 11 | К***Б | Крышка | |
| 12 | К***3 | Хомут | |
| 13 | К***4 | Хомут | |
| 14 | К***6 | Хомут | |
| 15 | У***А | Скоба | |
| 16 | К***1 | Уплотнитель | |
| 17 | К***1 | Кронштейн | |
| 18 | К***1 | Пластина | |
| 19 | К***2 | Колпачок защитный | |
| 20 | К***1 | Втулка | |
| 21 | К***2 | Втулка | |
| 22 | У***1 | Чехол аккумуляторного наконечника | |
| 23 | Ф***4 | Фонарь знака автопоезда | |
| 24 | В***1 | Выключатель | |
| 25 | В***Ш | Выключатель | |
| 26 | Д***1 | Датчик | |
| 27 | Л***а | Лента стяжная зубчатая | |
| 28 | 2***2 | Лента стяжная | |
| 29 | П***2 | Плафон | |
| 30 | А***2 | Розетка электрическая автомобильная | |
| 31 | Р***6 | Фара рабочая | |
| 32 | E***9 | Пленка | |
| 33 | Т***0 | Трубка 305 ТВ-40 |
