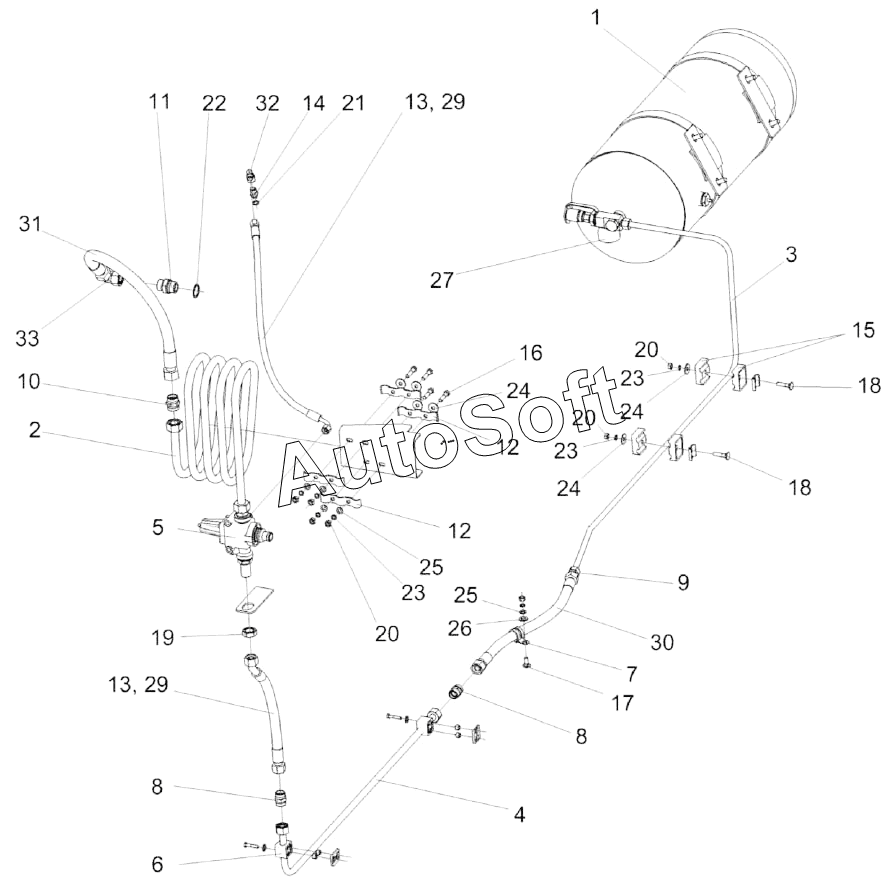

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2017). Пневмосистема КЗК-8-4-0800000Э
/242.gif)
26
18
18
19
20
20
20
21
22
23
23
23
24
24
24
25
25
17
27
29
29
30
31
32
33
9
1
2
3
4
5
6
7
8
8
10
11
12
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-4-0800000Э | К***Э | Пневмосистема | |
| 1 | К***Э | Установка ресивера | |
| 2 | К***Э | Трубопровод | |
| 3 | К***Э | Трубопровод | |
| 4 | К***Э | Трубопровод | |
| 5 | К***Э | Регулятор давления | |
| 6 | Г***0 | Установка зажима | |
| 7 | К***2 | Хомут | |
| 8 | Г***4 | Штуцер | |
| 9 | Г***1 | Штуцер | |
| 10 | Г***4 | Штуцер | |
| 11 | К***7 | Штуцер | |
| 12 | К***8 | Скоба | |
| 13 | О***3 | Оплетка | |
| 14 | П***2 | Штуцер | |
| 15 | У***А | Брус | |
| 16 | Б***6 | Болт | |
| 17 | Б***2 | Болт | |
| 18 | Б***2 | Болт | |
| 19 | Г***6 | Гайка | |
| 20 | Г***5 | Гайка М8-6G.8.016-5915 | |
| 21 | 1***8 | Прокладка 10 М1-23358 | |
| 22 | 2***8 | Прокладка | |
| 23 | Ш***2 | Шайба | |
| 24 | Ш***8 | Шайба C 8.01.019-6958 | |
| 25 | Ш***1 | Шайба C.8.01.019-11371 | |
| 26 | Ш***1 | Шайба | |
| 27 | М***8 | Манометр | |
| 28 | Р***0 | Рукав высокого давления | |
| 29 | Р***5 | Рукав высокого давления | |
| 30 | Р***0 | Рукав высокого давления | |
| 31 | Р***0 | Рукав высокого давления | |
| 32 | E***F | Угольник | |
| 33 | E***F | Угольник |
