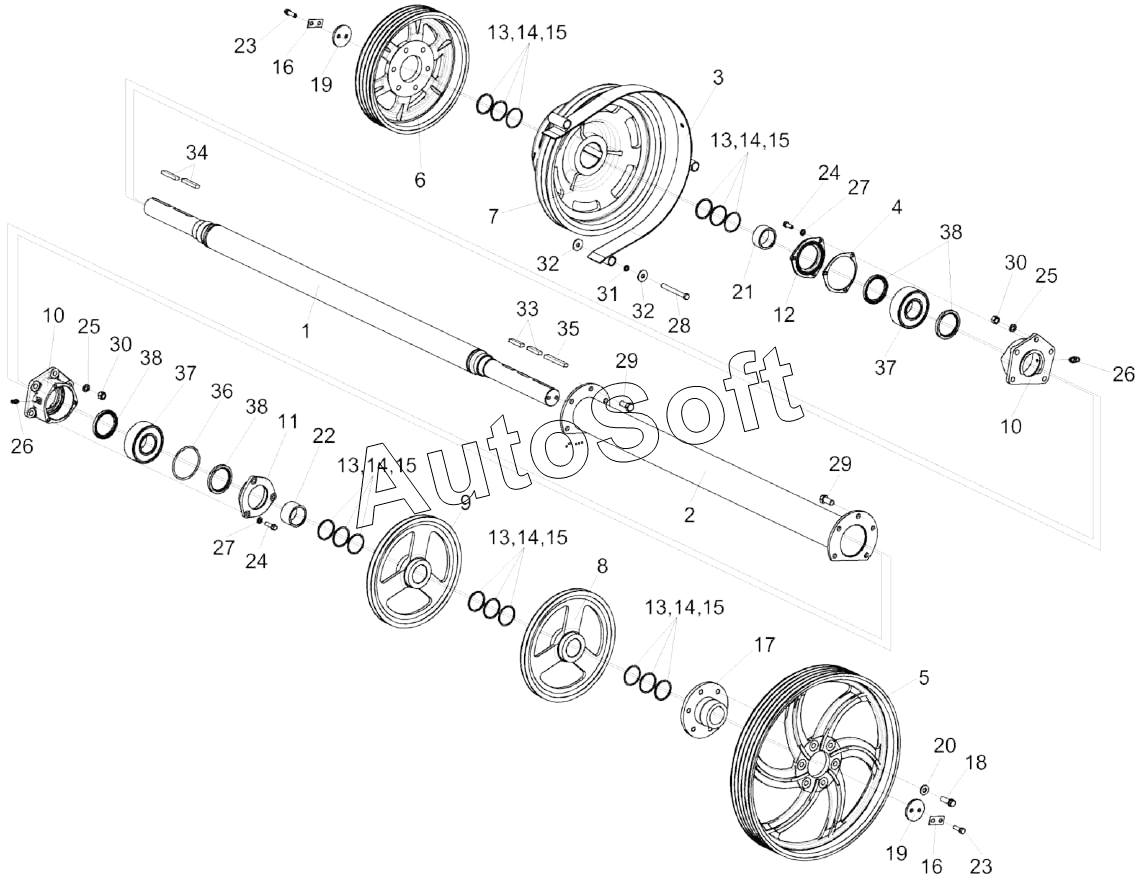

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2017). Установка шкивов КЗК 0202860А и КЗК 0202103Б
/25.gif)
29
29
20
21
22
23
23
24
24
25
25
26
26
27
27
28
19
19
30
30
31
32
32
33
34
35
36
37
37
38
38
38
9
1
2
3
4
5
6
7
8
10
10
11
12
13
13
13
13
13
14
14
14
14
14
15
15
15
15
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-8-4-0202000Э | К***Э | Очистка | |
| КЗК0202860А | К***А | Шкив | |
| 1 | К***Б | Вал | |
| 2 | К***А | Труба распорная | |
| 3 | К***А | Кожух | |
| 4 | К***3 | Прокладка | |
| 5 | К***4 | Шкив | |
| 6 | К***Б | Шкив | |
| 7 | К***Б | Шкив | |
| 8 | К***А | Шкив | |
| 9 | К***1 | Шкив | |
| 10 | К***6 | Корпус | |
| 11 | К***А | Крышка | |
| 12 | К***8 | Крышка | |
| 13 | К***А | Шайба | |
| 14 | К***1 | Шайба | |
| 15 | К***2 | Шайба | |
| 16 | К***А | Шайба | |
| 17 | К***А | Ступица | |
| 18 | К***1 | Болт | |
| 19 | К***3 | Шайба | |
| 20 | К***А | Шайба | |
| 21 | К***1 | Втулка | |
| 22 | К***1 | Втулка | |
| 23 | К***Б | Болт | |
| 24 | К***1 | Болт | |
| 25 | К***2 | Шайба | |
| 26 | П***4 | Штуцер | |
| 27 | У***7 | Шайба | |
| 28 | Б***6 | Болт М10-6eх90-7796 | |
| 29 | Б***8 | Болт М16х1,5-6eх55-7798 | |
| 30 | Г***5 | Гайка М16х1,5-6G-5915 | |
| 31 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 32 | Ш***8 | Шайба C 10.01-6958 | |
| 33 | Ш***0 | Шпонка 2-18х11х45-23360 | |
| 34 | Ш***0 | Шпонка 2-18х11х80-23360 | |
| 35 | Ш***0 | Шпонка 2-18х11 х90-23360 | |
| 36 | 1***3 | Кольцо 114-120-36-2-2 18829/9833 | |
| 37 | 3***1 | Подшипник | |
| 38 | 2***2 | Манжета 2.2-75х100-1-8752 |
