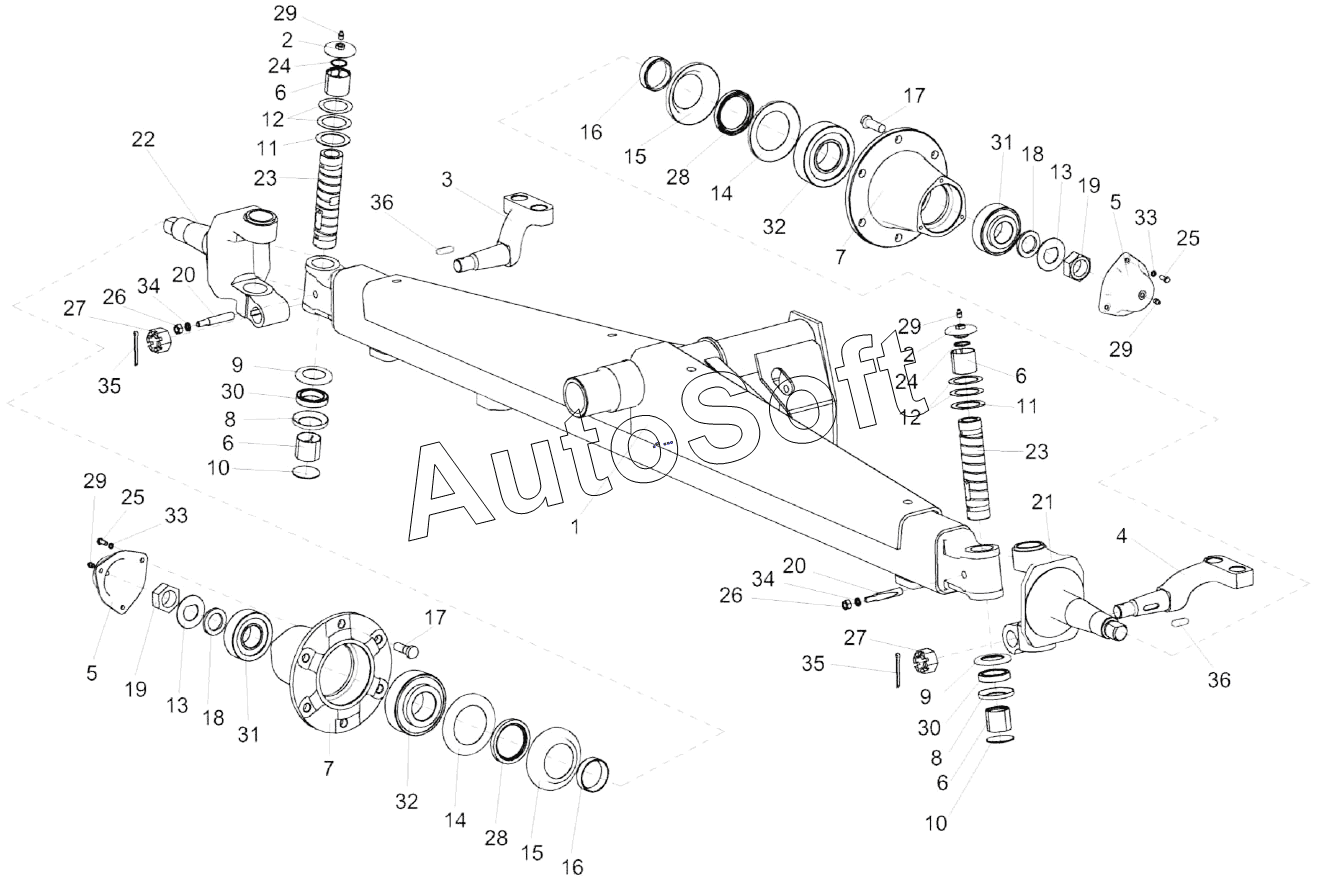

Каталог запасных частей к технике: Гомсельмаш KЗС-812 (2017). Мост управляемых колес КЗК 0109000 (лист 1)
/87.gif)
1
2
2
3
4
5
5
6
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0109000 | К***0 | Мост управляемыx колес | |
| РСМ10.02.02.130 | Р***0 | Сальник с обоймой | |
| РСМ10.02.02.190-02 | Р***2 | Кулак поворотный | |
| РСМ10.02.02.190-03 | Р***3 | Кулак поворотный | |
| УЭС0109050-01 | У***1 | Ступица | |
| 1 | К***0 | Балка моста | |
| 2 | Р***А | Крышка | |
| 3 | К***2 | Рычаг | |
| 4 | К***3 | Рычаг | |
| 5 | У***1 | Крышка | |
| 6 | Р***2 | Втулка шкворня поворотного кулака | |
| 7 | Р***В | Ступица | |
| 8 | Р***8 | Обойма подшипника | |
| 9 | Р***А | Колпак подшипника | |
| 10 | Р***1 | Заглушка | |
| 11 | Р***А | Шайба | |
| 12 | Р***А | Шайба | |
| 13 | Р***7 | Шайба | |
| 14 | Р***5 | Кольцо упорное | |
| 15 | Р***6 | Обойма | |
| 16 | Р***А | Кольцо сальника | |
| 17 | Р***6 | Болт колеса | |
| 18 | Р***Б | Втулка | |
| 19 | Р***А | Гайка | |
| 20 | Р***5 | Клин шкворня | |
| 21 | Р***2 | Кулак поворотный | |
| 22 | Р***3 | Кулак поворотный | |
| 23 | Р***5 | Шкворень | |
| 24 | У***8 | Кольцо | |
| 25 | Б***6 | Болт М8-6ех20-7796 | |
| 26 | Г***5 | Гайка М12-6G-5915 | |
| 27 | Г***1 | Гайка УЭС 0109611 | |
| 28 | 1***2 | Манжета 1.2-75х100-1-8752 | |
| 29 | М***3 | Масленка 1.2-19853 | |
| 30 | 8***2 | Подшипник 8110-7872 | |
| 31 | 7***5 | Подшипник | |
| 32 | 7***5 | Подшипник 7613А-27365 | |
| 33 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 35 | Ш***7 | Шплинт 6,3х63-397 | |
| 36 | Ш***0 | Шпонка 12х8х40-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
