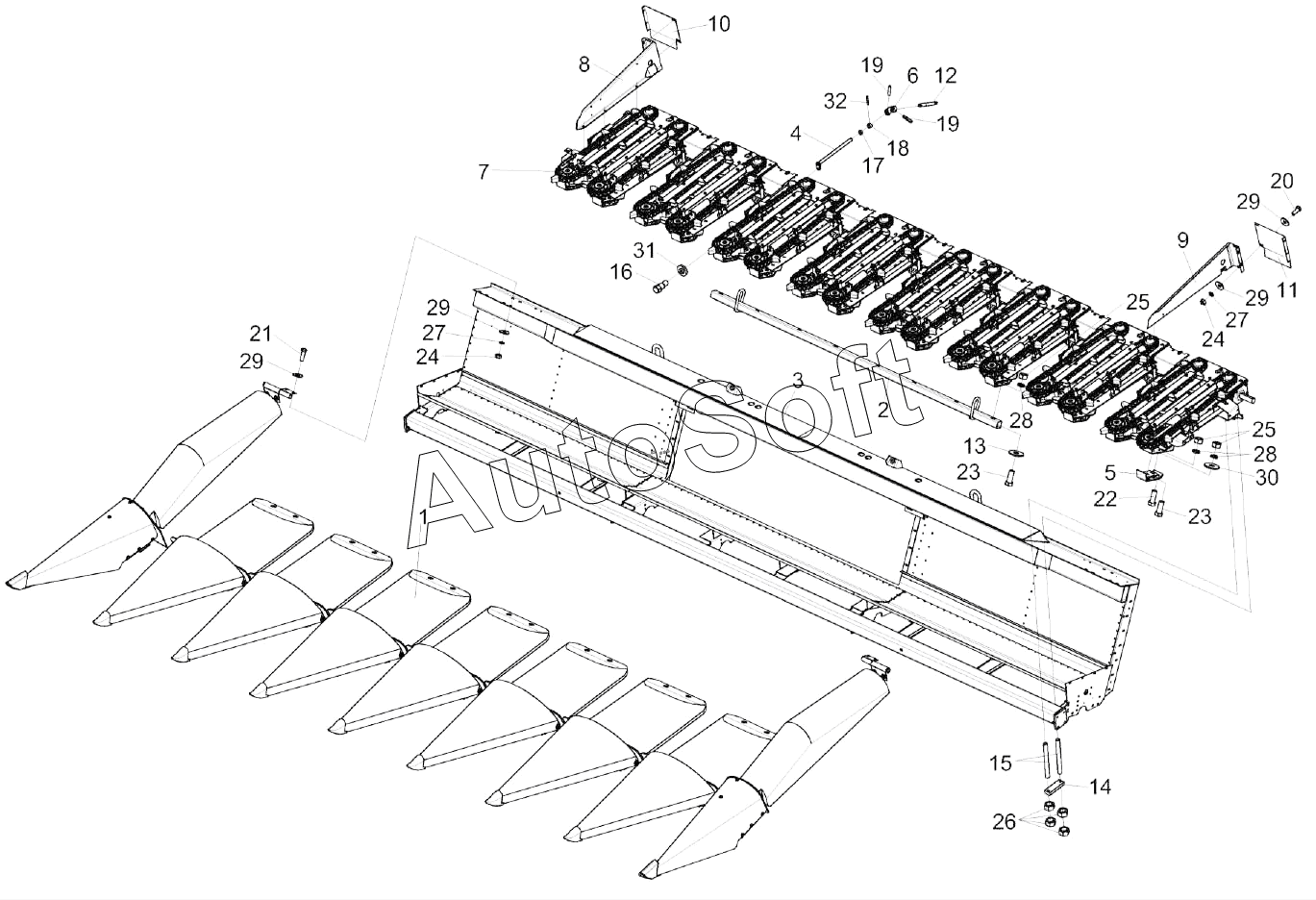

Каталог запасных частей к технике: Гомсельмаш КОК-8-4 (2018). Жатка КЗК 0800000-01 (лист 6)
25
25
17
18
19
19
20
21
22
23
23
24
24
16
26
27
27
28
28
29
29
29
29
30
31
32
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0800000-01 | К***1 | Жатка | |
| 1 | К***0 | Установка делителей | |
| 2 | К***0 | Балка строповки | |
| 3 | К***1 | Рама | |
| 4 | К***0 | Ось | |
| 5 | К***0 | Опора | |
| 6 | К***0 | Шарнир | |
| 7 | К***1 | Русло | |
| 8 | К***0 | Кожух | |
| 9 | К***1 | Кожух | |
| 10 | К***3 | Панель | |
| 11 | К***1 | Панель | |
| 12 | К***5 | Стержень | |
| 13 | К***9 | Шайба | |
| 14 | К***2 | Планка | |
| 15 | К***2 | Шпилька | |
| 16 | К***5 | Болт | |
| 17 | К***9 | Втулка | |
| 18 | К***1 | Втулка | |
| 19 | К***1 | Штифт | |
| 20 | Б***6 | Болт М8-6eх20-7796 | |
| 21 | Б***6 | Болт М8-6eх25-7796 | |
| 22 | Б***6 | Болт М12-6eх30-7796 | |
| 23 | Б***6 | Болт М12-6eх35-7796 | |
| 24 | Г***5 | Гайка М8-6G-5915 | |
| 25 | Г***5 | Гайка М12-6G-5915 | |
| 26 | Г***5 | Гайка М14-6G-5915 | |
| 27 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 29 | Ш***8 | Шайба C 8.01-6958 | |
| 30 | Ш***8 | Шайба C 12.01-6958 | |
| 31 | Ш***1 | Шайба C.14.01-11371 | |
| 32 | Ш***7 | Шплинт 5х40-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
