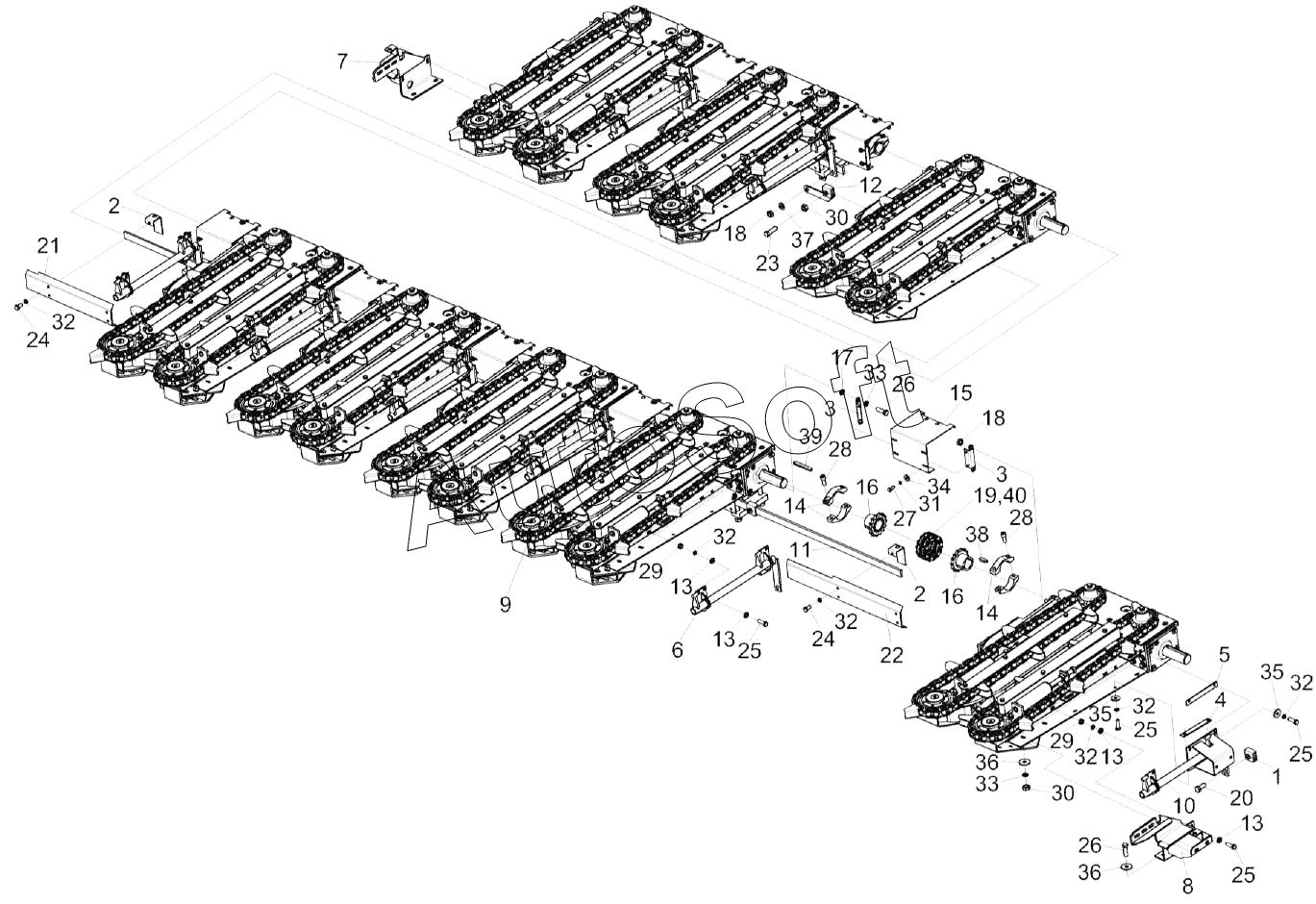

Каталог запасных частей к технике: Гомсельмаш КОК-8-4 (2018). Жатка КЗК 0800000-01 (лист 7)
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
14
15
16
16
17
18
18
19
19
19
19
20
21
22
23
24
24
25
25
25
25
26
26
27
28
28
29
29
30
30
31
32
32
32
32
32
32
40
39
38
37
36
36
35
35
34
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0800000-01 | К***1 | Жатка | |
| 1 | К***0 | Опора | |
| 1 | К***3 | Опора | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Серьга | |
| 4 | К***0 | Планка | |
| 5 | К***1 | Планка | |
| 6 | К***0 | Распорка | |
| 7 | К***0 | Опора | |
| 8 | К***1 | Опора | |
| 9 | К***1 | Русло | |
| 10 | К***0 | Кронштейн | |
| 11 | 1***3 | Полоса | |
| 12 | 1***2 | Ухо | |
| 13 | К***5 | Шайба | |
| 14 | К***2 | Хомут | |
| 15 | К***1 | Панель | |
| 16 | К***8 | Звездочка | |
| 17 | К***5 | Шайба | |
| 18 | П***1 | Гайка самостопорящаяся | |
| 19 | Ц***1 | Цепь | |
| 19 | Ц***2 | Цепь | |
| 19 | Ц***3 | Цепь | |
| 19 | Ц***2 | Цепь | |
| 20 | 1***1 | Болт | |
| 21 | 1***8 | Панель | |
| 22 | 1***4 | Панель | |
| 23 | 1***9 | Болт | |
| 24 | Б***6 | Болт М8-6eх16-7796 | |
| 25 | Б***6 | Болт М8-6eх25-7796 | |
| 26 | Б***6 | Болт М10-6eх30-7796 | |
| 27 | Б***8 | Болт М6-6eх16-7798 | |
| 28 | В***8 | Винт | |
| 29 | Г***5 | Гайка М8-6G-5915 | |
| 30 | Г***5 | Гайка М10-6G-5915 | |
| 31 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 33 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 34 | Ш***8 | Шайба С6.01-6958 | |
| 35 | Ш***8 | Шайба С8.01-6958 | |
| 36 | Ш***8 | Шайба С10.01-6958 | |
| 37 | Ш***1 | Шайба С10.01-11371 | |
| 38 | Ш***0 | Шпонка 12х8х36-23360 | |
| 39 | Ш***0 | Шпонка 12х8х90-23360 | |
| 40 | З***6 | Звено соединительное |
