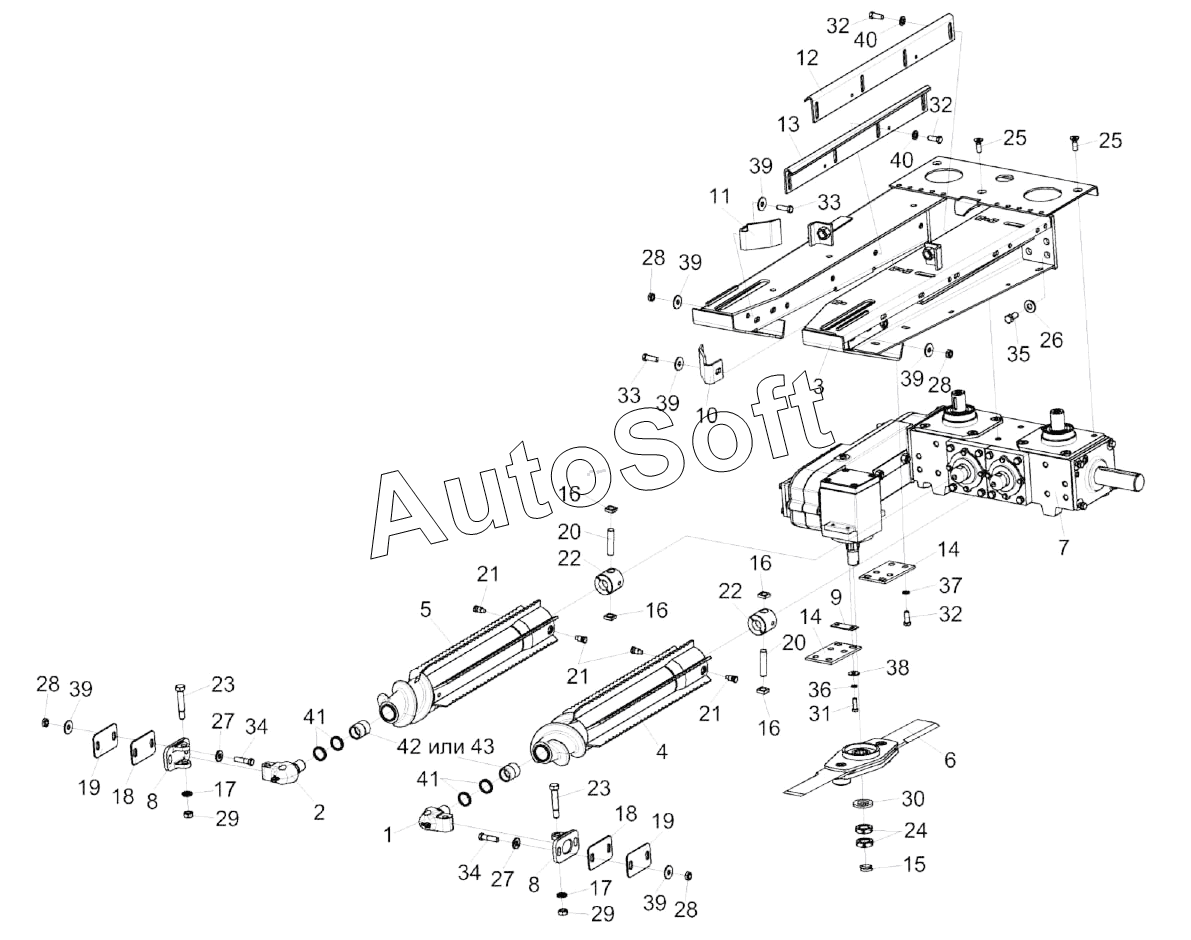

Каталог запасных частей к технике: Гомсельмаш КОК-8-4 (2018). Русло КПС-4-0510250-01 (лист 3)
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
16
16
16
17
17
18
18
19
19
20
20
21
21
21
22
22
23
23
24
25
25
26
27
27
28
28
28
28
29
29
30
31
32
32
32
33
33
34
34
35
36
37
38
39
39
39
39
39
39
40
40
41
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КПС-4-0510250-01 | К***1 | Русло | |
| 1 | К***0 | Опора | |
| 2 | К***1 | Опора | |
| 3 | К***0 | Рама | |
| 4 | К***Б | Валец | |
| 5 | К***Б | Валец | |
| 6 | К***0 | Ротор | |
| 7 | К***1 | Привод | |
| 8 | К***1 | Кронштейн | |
| 9 | К***9 | Прокладка | |
| 10 | К***2 | Направляющая | |
| 11 | К***1 | Направляющая | |
| 12 | К***А | Чистик | |
| 13 | К***1 | Чистик | |
| 14 | К***5 | Опора | |
| 15 | К***3 | Компенсатор | |
| 16 | К***4 | Сухарь | |
| 17 | К***8 | Шайба | |
| 18 | К***1 | Прокладка | |
| 19 | К***1 | Прокладка | |
| 20 | К***5 | Штифт | |
| 21 | К***7 | Винт стопорный | |
| 22 | К***8 | Втулка | |
| 23 | К***1 | Болт | |
| 24 | К***4 | Гайка | |
| 25 | К***1 | Винт | |
| 26 | К***9 | Шайба | |
| 27 | К***1 | Шайба | |
| 28 | П***1 | Гайка самостопорящаяся | |
| 29 | П***2 | Гайка самостопорящаяся | |
| 30 | У***5 | Шайба | |
| 31 | Б***6 | Болт М8-6eх25-7796 | |
| 32 | Б***6 | Болт М10-6eх25-7796 | |
| 33 | Б***6 | Болт М10-6eх30-7796 | |
| 34 | Б***6 | Болт М10-6eх40-7796 | |
| 35 | Б***6 | Болт М12-6eх25-7796 | |
| 36 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 37 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 38 | Ш***8 | Шайба C 8.01-6958 | |
| 39 | Ш***8 | Шайба C 10.01-6958 | |
| 40 | Ш***1 | Шайба C.10.01-11371 | |
| 41 | М***4 | Манжета G 25х32х4 | |
| 42 | H***8 | Подшипник HK 2538 | |
| 43 | H***D | Подшипник HK 2538ZWD |
