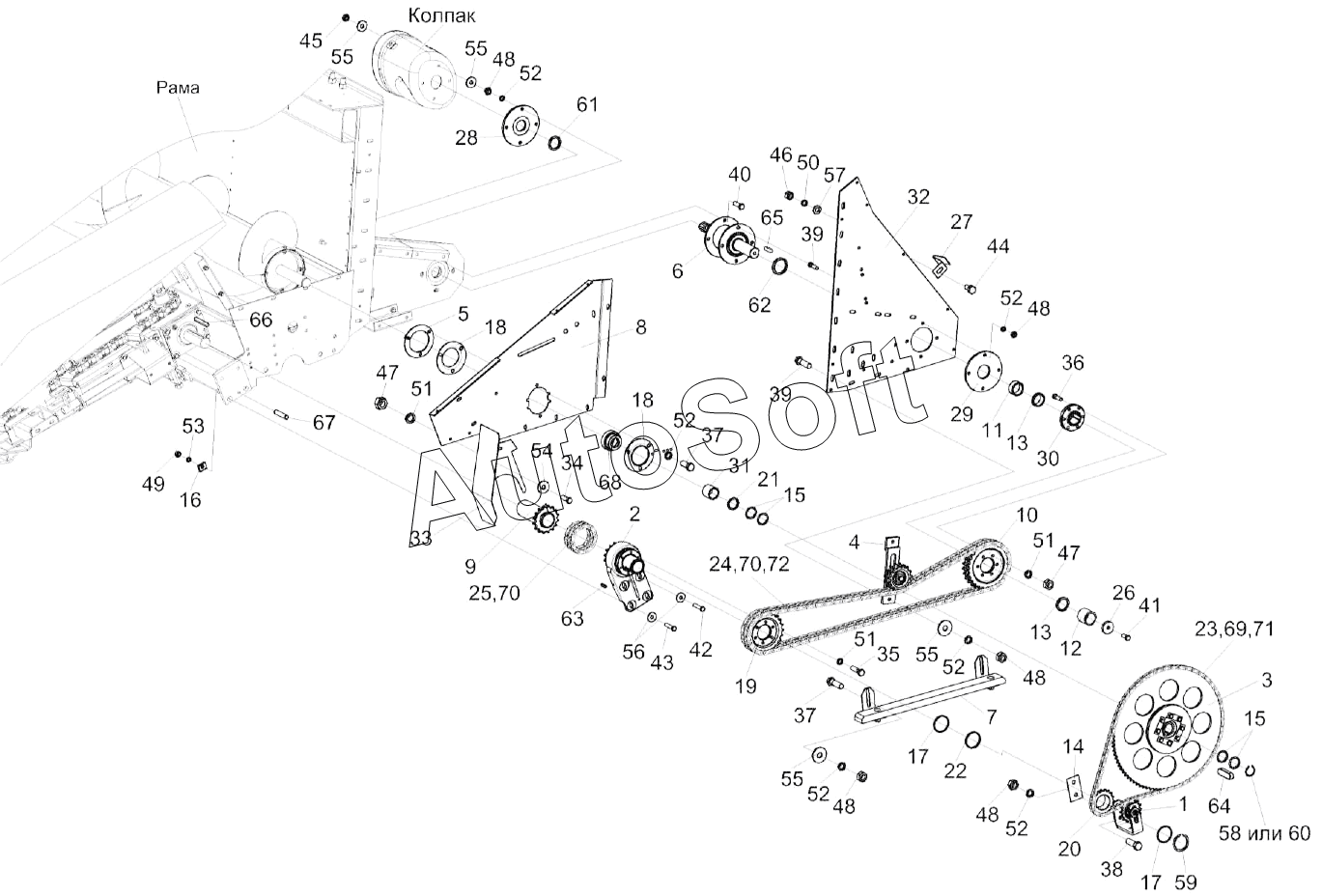

Каталог запасных частей к технике: Гомсельмаш КОК-8-4 (2018). Жатка КЗК 0800000-01 (лист 3)
41
51
51
51
50
49
48
48
48
48
48
47
47
46
45
44
43
42
52
52
52
52
52
52
40
39
39
38
37
37
36
35
34
33
32
62
72
71
70
70
69
68
67
66
65
64
63
31
61
60
59
58
57
56
55
55
55
55
54
53
10
19
18
18
17
17
16
15
15
14
14
13
13
12
11
20
9
8
7
6
5
4
3
2
1
24
30
29
28
27
26
25
25
25
25
24
24
24
23
23
23
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0800000-01 | К***1 | Жатка | |
| 1 | К***0 | Устройство натяжное | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Муфта предохранительная | |
| 4 | К***0 | Устройство натяжное | |
| 5 | 1***0 | Кольцо | |
| 6 | 1***3 | Контрпривод | |
| 7 | 1***8 | Успокоитель | |
| 8 | 1***5 | Боковина | |
| 9 | 1***5 | Звездочка | |
| 10 | К***7 | Звездочка | |
| 11 | К***1 | Втулка | |
| 12 | К***2 | Втулка | |
| 13 | К***1 | Втулка | |
| 14 | К***2 | Накладка | |
| 14 | К***1 | Накладка | |
| 15 | К***3 | Шайба | |
| 16 | К***6 | Платик | |
| 17 | К***1 | Шайба | |
| 18 | К***8 | Чашка | |
| 19 | К***7 | Звездочка | |
| 20 | К***3 | Звездочка | |
| 21 | К***3 | Шайба | |
| 22 | К***4 | Кольцо | |
| 23 | Ц***7 | Цепь | |
| 23 | Ц***8 | Цепь | |
| 23 | Ц***9 | Цепь | |
| 23 | Ц***1 | Цепь | |
| 24 | Ц***6 | Цепь | |
| 24 | Ц***7 | Цепь | |
| 24 | Ц***8 | Цепь | |
| 24 | Ц***9 | Цепь | |
| 25 | Ц***4 | Цепь | |
| 25 | Ц***5 | Цепь | |
| 25 | Ц***6 | Цепь | |
| 25 | Ц***3 | Цепь | |
| 26 | 1***2 | Шайба | |
| 27 | 1***2 | Скоба | |
| 28 | 1***1 | Диск | |
| 29 | 1***2 | Диск | |
| 30 | 1***3 | Ступица | |
| 31 | 1***1 | Втулка | |
| 32 | 1***8 | Панель | |
| 33 | 1***7 | Щиток | |
| 34 | Б***6 | Болт М8-6eх20-7796 | |
| 35 | Б***6 | Болт М8-6eх30-7796 | |
| 36 | Б***6 | Болт М8-6eх35-7796 | |
| 37 | Б***6 | Болт М10-6eх25-7796 | |
| 38 | Б***6 | Болт М10-6eх30-7796 | |
| 39 | Б***6 | Болт М10-6eх35-7796 | |
| 40 | Б***6 | Болт М10-6eх45-7796 | |
| 41 | Б***6 | Болт М12-6eх30-7796 | |
| 42 | Б***6 | Болт М12-6eх35-7796 | |
| 43 | Б***6 | Болт М12-6eх55-7796 | |
| 44 | Б***8 | Болт М6-6eх12-7798 | |
| 45 | Г***6 | Гайка М10-6G-2526 | |
| 46 | Г***5 | Гайка М6-6G-5915 | |
| 47 | Г***5 | Гайка М8-6G-5915 | |
| 48 | Г***5 | Гайка М10-6G-5915 | |
| 49 | Г***5 | Гайка М12-6G-5915 | |
| 50 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 51 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 52 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 53 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 54 | Ш***8 | Шайба C 8.01-6958 | |
| 55 | Ш***8 | Шайба C 10.01-6958 | |
| 56 | Ш***8 | Шайба C 12.01-6958 | |
| 57 | Ш***1 | Шайба C.6.01-11371 | |
| 58 | В***0 | Кольцо В35-13940 | |
| 59 | В***0 | Кольцо | |
| 60 | В***2 | Кольцо В35-13942 | |
| 61 | С***8 | Кольцо | |
| 62 | С***8 | Кольцо | |
| 63 | Ш***0 | Шпонка 8х7х32-23360 | |
| 64 | Ш***0 | Шпонка 10х8х40-23360 | |
| 65 | Ш***0 | Шпонка 12х8х45-23360 | |
| 66 | Ш***0 | Шпонка 12х8х90-23360 | |
| 67 | Ш***8 | Штифт | |
| 68 | Y***7 | Подшипник YET 207 | |
| 69 | 1***6 | Звено | |
| 70 | 1***6 | Звено | |
| 71 | 1***6 | Звено | |
| 72 | 1***6 | Звено |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
