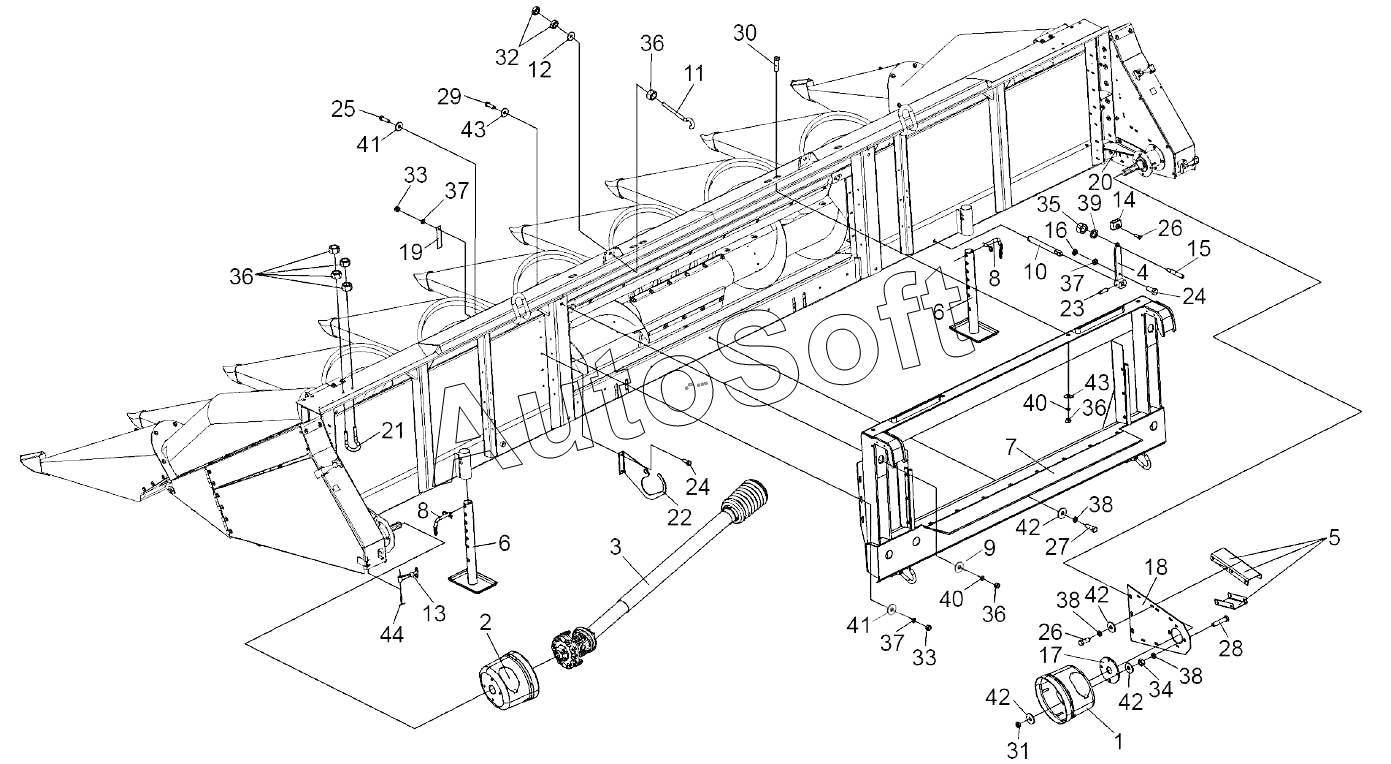

Каталог запасных частей к технике: Гомсельмаш КОК-8-4 (2018). Жатка КЗК 0800000-01 (лист 4)
33
33
22
23
24
24
25
26
26
27
28
29
30
31
32
21
34
35
36
36
36
36
37
37
37
38
38
38
39
40
40
41
41
42
42
42
42
43
43
44
9
1
1
2
2
3
3
4
5
6
6
7
8
8
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0800000-01 | К***1 | Жатка | |
| 1 | 1***8 | Колпак | |
| 1 | К***0 | Колпак | |
| 2 | 1***8 | Колпак | |
| 2 | К***1 | Колпак | |
| 3 | 1***7 | Вал карданный | |
| 3 | К***1 | Вал карданный телескопический | |
| 4 | К***А | Рычаг | |
| 5 | 1***3 | Швеллер | |
| 6 | 1***8 | Стойка | |
| 7 | 1***4 | Проставка | |
| 8 | 2***0 | Палец | |
| 9 | К***4 | Шайба | |
| 10 | К***5 | Стержень | |
| 11 | К***2 | Зацеп | |
| 12 | К***4 | Шайба | |
| 13 | К***1 | Фиксатор | |
| 14 | К***1 | Опора | |
| 15 | К***8 | Стержень | |
| 16 | К***1 | Втулка | |
| 17 | 1***1 | Диск | |
| 18 | 1***9 | Плита | |
| 19 | 1***7 | Пластина | |
| 20 | 1***3 | Полка | |
| 21 | 1***8 | Скоба | |
| 22 | 1***7 | Кронштейн | |
| 23 | Б***6 | Болт М8-6eх16-7796 | |
| 24 | Б***6 | Болт М8-6eх20-7796 | |
| 25 | Б***6 | Болт М8-6eх25-7796 | |
| 26 | Б***6 | Болт М10-6eх25-7796 | |
| 27 | Б***6 | Болт М10-6eх30-7796 | |
| 28 | Б***6 | Болт М10-6eх45-7796 | |
| 29 | Б***6 | Болт М16-6eх45-7796 | |
| 30 | Б***6 | Болт М16-6eх50-7796 | |
| 31 | Г***6 | Гайка М10-6G-2526 | |
| 32 | Г***6 | Гайка М16-6G-2526 | |
| 33 | Г***5 | Гайка М8-6G-5915 | |
| 34 | Г***5 | Гайка М10-6G-5915 | |
| 35 | Г***5 | Гайка М12-6G-5915 | |
| 36 | Г***5 | Гайка М16-6G-5915 | |
| 37 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 39 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 40 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 41 | Ш***8 | Шайба C 8.01-6958 | |
| 42 | Ш***8 | Шайба C 10.01-6958 | |
| 43 | Ш***8 | Шайба C 16.01-6958 | |
| 44 | Ш***7 | Шплинт 5х56.019-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
