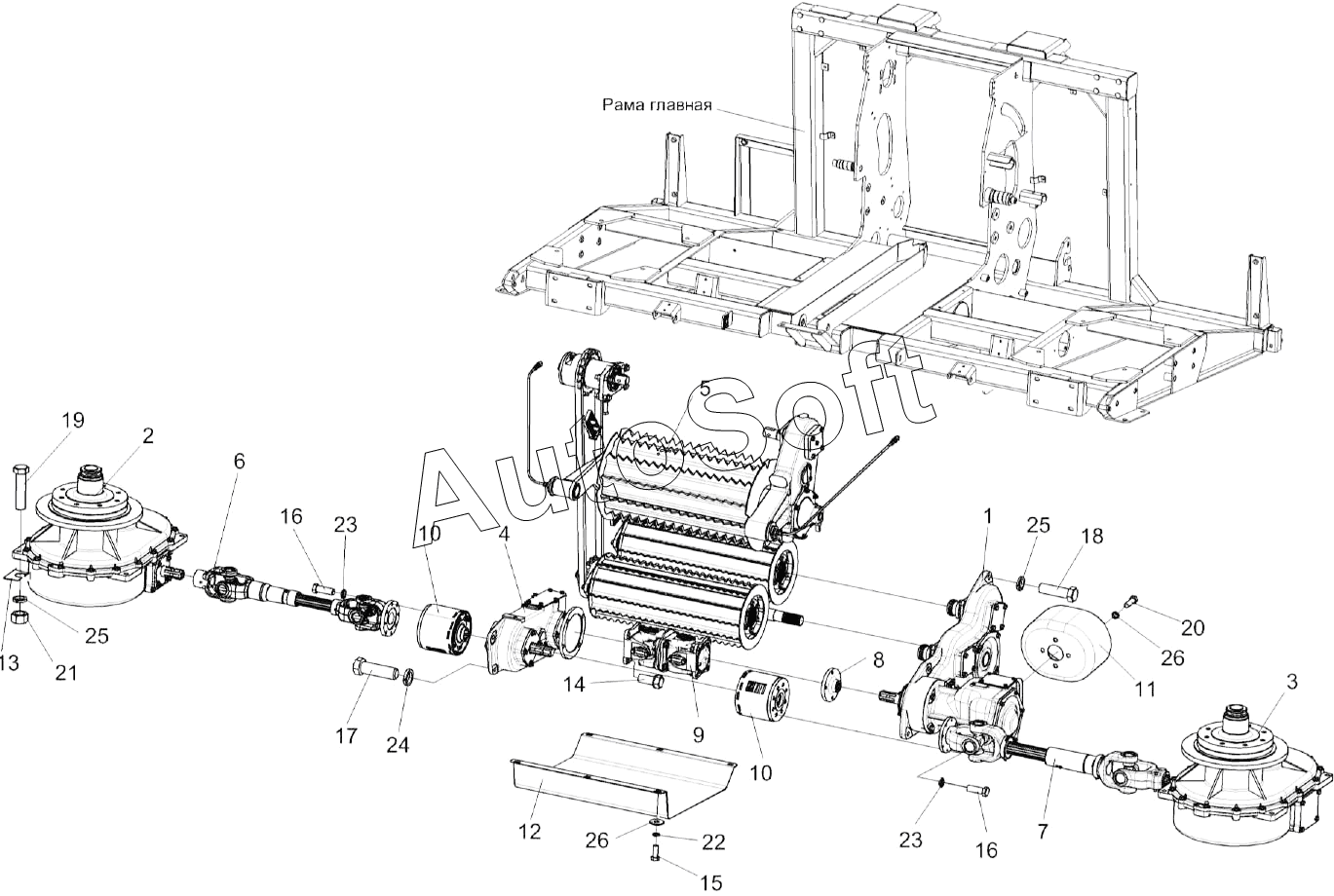

Каталог запасных частей к технике: Гомсельмаш ЖГР-4.5-1 (2018). Установка привода жатки
/8.gif)
1
2
3
4
5
6
7
7
7
8
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
23
24
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЖГР-3-0200010 | Ж***0 | Жатка для грубостебельных культур | |
| ЖГР-3-0200010-02 | Ж***2 | Жатка для грубостебельных культур | |
| 1 | Ж***0 | Редуктор | |
| 2 | Ж***0 | Редуктор | |
| 3 | Ж***1 | Редуктор | |
| 4 | Ж***1 | Редуктор | |
| 5 | Ж***0 | Установка вальцев | |
| 6 | К***0 | Вал карданный | |
| 7 | 0***М | Вал карданный | |
| 7 | W***a | Вал карданный | |
| 7 | К***0 | Вал карданный | |
| 8 | Ж***3 | Фланец | |
| 9 | У***0 | Вал карданный | |
| 10 | 0***А | Муфта предохранительная фрикционная | |
| 11 | Ж***7 | Кожух | |
| 12 | Ж***1 | Кожух | |
| 13 | К***А | Прокладка | |
| 14 | У***А | Болт | |
| 15 | Б***6 | Болт М8-6eх20-7796 | |
| 16 | Б***6 | Болт М10-6eх30-7796 | |
| 17 | Б***6 | Болт М14-6eх45-7796 | |
| 18 | Б***6 | Болт М16-6eх55-7796 | |
| 19 | Б***6 | Болт | |
| 20 | Г***5 | Гайка М8-6G-5915 | |
| 21 | Г***5 | Гайка М16-6G-5915 | |
| 22 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 26 | Ш***8 | Шайба C 8.01-6958 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
