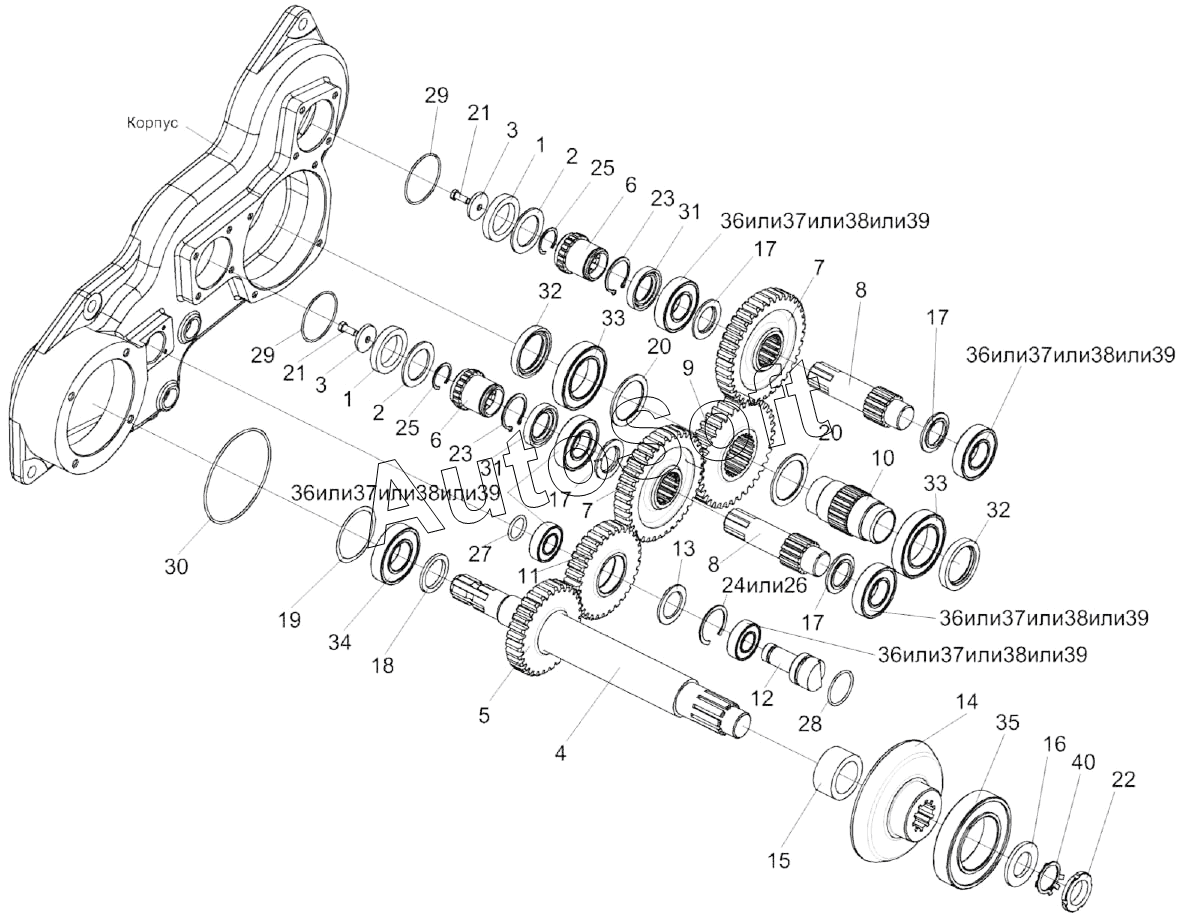

Каталог запасных частей к технике: Гомсельмаш ЖГР-4.5-1 (2018). Редуктор ЖГР-1-0202100 (валы и шестерни)
/10.gif)
30
20
20
21
21
22
23
23
24
25
25
26
27
28
29
29
19
31
31
32
32
33
33
34
35
36
36
36
36
36
37
37
37
37
37
38
38
38
38
38
39
39
39
39
39
40
9
1
1
2
2
3
3
4
5
6
6
7
7
8
8
10
11
12
13
14
15
16
17
17
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЖГР-1-0202060 | Ж***0 | Ось | |
| ЖГР-1-0202070 | Ж***0 | Шестерня | |
| ЖГР-1-0202100 | Ж***0 | Редуктор | |
| 1 | Ж***2 | Кольцо | |
| 2 | Ж***1 | Кольцо | |
| 3 | Ж***2 | Шайба | |
| 4 | Ж***1 | Вал | |
| 5 | Ж***2 | Шестерня | |
| 6 | Ж***3 | Полумуфта | |
| 7 | Ж***4 | Шестерня | |
| 8 | Ж***5 | Вал | |
| 9 | Ж***6 | Шестерня | |
| 10 | Ж***7 | Ступица | |
| 11 | Ж***8 | Шестерня | |
| 12 | Ж***9 | Ось | |
| 13 | Ж***1 | Шайба | |
| 14 | Ж***3 | Шестерня | |
| 15 | Ж***1 | Втулка | |
| 16 | К***1 | Шайба | |
| 17 | К***2 | Втулка | |
| 18 | П***3 | Втулка | |
| 19 | П***1 | Прокладка | |
| 20 | 0***5 | Кольцо | |
| 21 | Б***6 | Болт М8-6eх20-7796 | |
| 22 | Г***1 | Гайка М36х1,5-6Н-11871 | |
| 23 | В***0 | Кольцо | |
| 24 | В***1 | Кольцо В72-13941 | |
| 25 | В***3 | Кольцо В35-13943 | |
| 26 | В***3 | Кольцо В72-13943 | |
| 27 | 0***3 | Кольцо 029-035-36-2-2-18829/9833 | |
| 28 | 0***3 | Кольцо 045-050-30-2-2-18829/9833 | |
| 29 | 0***3 | Кольцо 068-072-25-2-2-18829/9833 | |
| 30 | 1***3 | Кольцо 130-135-30-2-2-18829/9833 | |
| 31 | М***2 | Манжета 1.2-35х58-1 - 8752 | |
| 32 | М***2 | Манжета 2.2-50х70-1 - 8752 | |
| 33 | 1***8 | Подшипник 111-8338 | |
| 34 | 2***8 | Подшипник 208-8338 | |
| 35 | 2***8 | Подшипник 215-8338 | |
| 36 | N***P | Подшипник NJ207ECP | |
| 37 | N***P | Подшипник NJ207E-TYP | |
| 38 | N***5 | Подшипник NJ207EG15 | |
| 39 | N***2 | Подшипник NJ207-E-TVP2 | |
| 40 | Ш***2 | Шайба Н 36.01-11872 |
