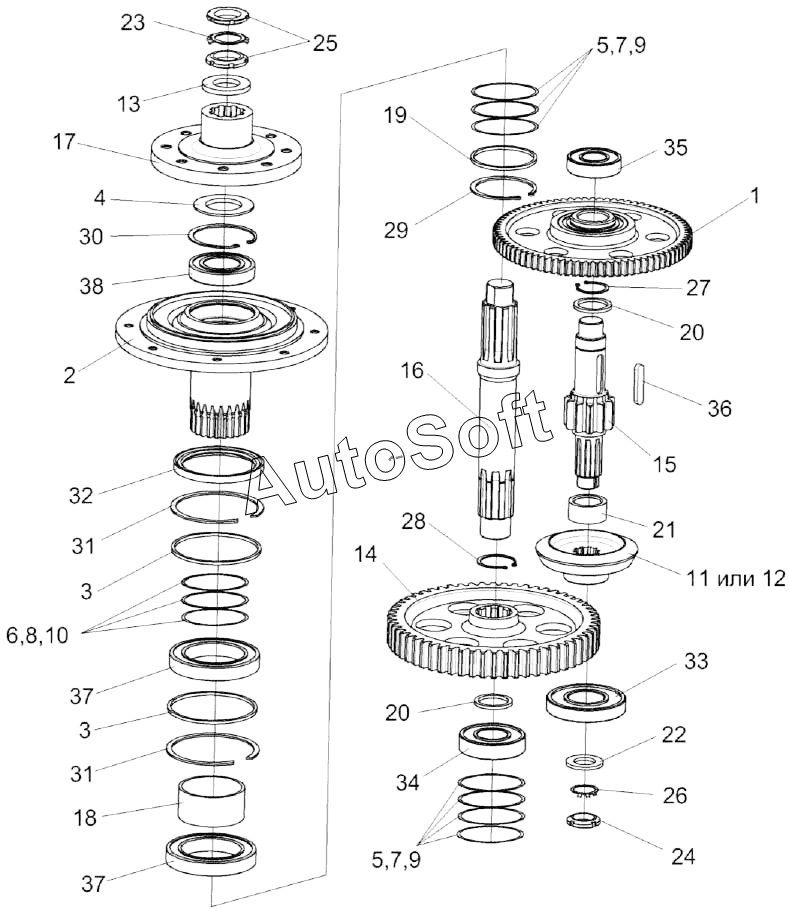

Каталог запасных частей к технике: Гомсельмаш ЖГР-4.5-1 (2018). Редуктор ЖГР-1-0203500 и ЖГР-1-0203500-01 (валы и шестерни)
/13.gif)
1
2
3
3
4
5
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЖГР-1-0203500 | Ж***0 | Редуктор | |
| ЖГР-1-0203500-01 | Ж***1 | Редуктор | |
| 1 | Ж***0 | Муфта обгонная | |
| 2 | Ж***0 | Вал-шестерня | |
| 3 | Ж***2 | Кольцо | |
| 4 | Ж***1 | Втулка | |
| 5 | Ж***1 | Прокладка | |
| 6 | Ж***1 | Прокладка | |
| 7 | Ж***2 | Прокладка | |
| 8 | Ж***3 | Прокладка | |
| 9 | Ж***4 | Прокладка | |
| 10 | Ж***5 | Прокладка | |
| 11 | Ж***1 | Шестерня | |
| 12 | Ж***1 | Шестерня | |
| 13 | Ж***4 | Шайба | |
| 14 | Ж***5 | Шестерня | |
| 15 | Ж***6 | Вал-шестерня | |
| 16 | Ж***8 | Вал | |
| 17 | Ж***9 | Фланец | |
| 18 | Ж***2 | Втулка | |
| 19 | Ж***1 | Втулка | |
| 20 | Ж***6 | Кольцо | |
| 21 | Ж***1 | Втулка | |
| 22 | К***1 | Шайба | |
| 23 | К***Б | Шайба | |
| 24 | Г***1 | Гайка М36х1,5-6H-11871 | |
| 25 | Г***1 | Гайка М45х1,5-6H-11871 | |
| 26 | Ш***2 | Шайба Н 36.01-11872 | |
| 27 | В***0 | Кольцо В50-13940 | |
| 28 | В***0 | Кольцо В60-13940 | |
| 29 | В***2 | Кольцо В100-13942 | |
| 30 | В***3 | Кольцо В110-13943 | |
| 31 | В***3 | Кольцо В150-13943 | |
| 32 | М***2 | Манжета | |
| 33 | 2***8 | Подшипник 215-8338 | |
| 34 | 3***8 | Подшипник 310-8338 | |
| 35 | 1***2 | Подшипник 180308-8882 | |
| 36 | Ш***0 | Шпонка | |
| 37 | 6***1 | Подшипник 6020-2RS1 | |
| 38 | 6***1 | Подшипник |
