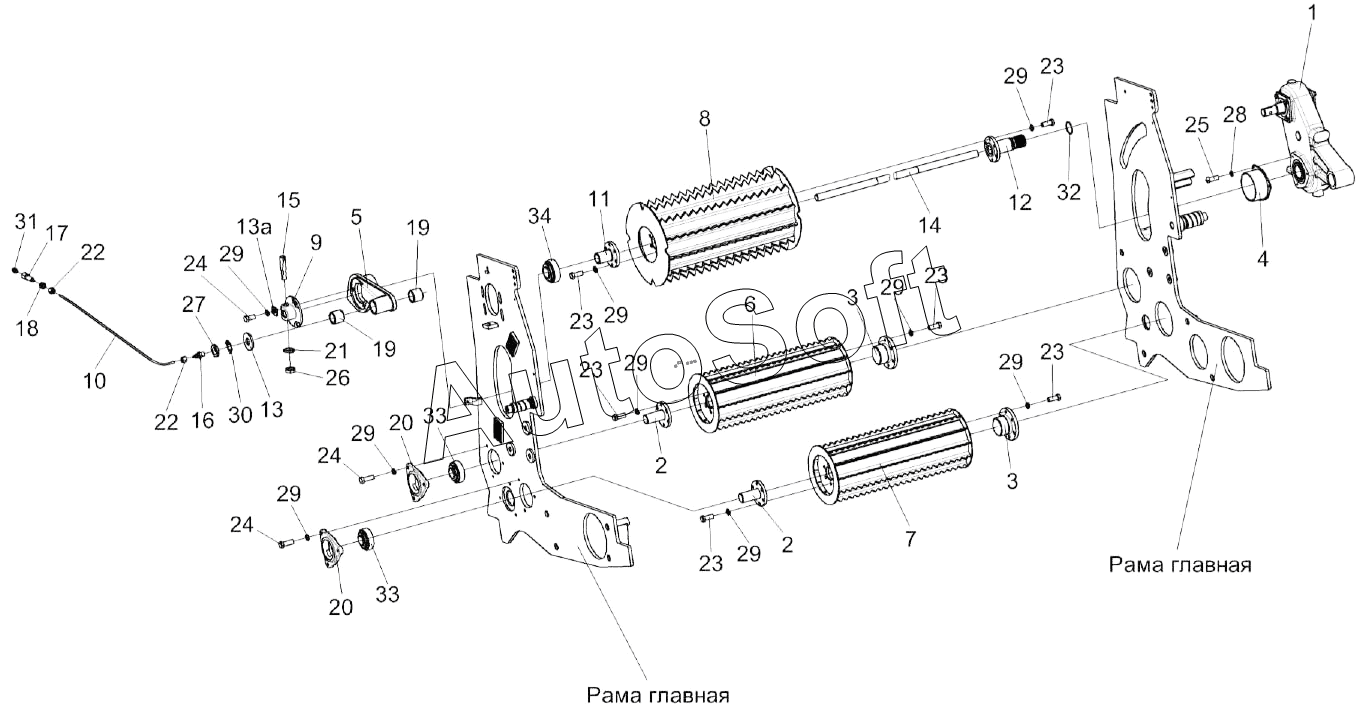

Каталог запасных частей к технике: Гомсельмаш ЖГР-4.5-1 (2018). Установка вальцев ЖГР-3-0215000 (лист 2)
/24.gif)
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
13
13а
14
15
16
17
18
19
19
20
20
21
22
22
23
23
23
23
23
23
24
24
24
25
26
27
28
29
29
29
29
29
29
29
29
29
30
31
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЖГР-2-0215050 | Ж***0 | Рычаг | |
| ЖГР-3-0215000 | Ж***0 | Установка вальцев | |
| 1 | Ж***1 | Редуктор | |
| 10 | Ж***1 | Трубка | |
| 11 | Ж***1 | Цапфа | |
| 12 | Ж***2 | Цапфа | |
| 13 | Ж***3 | Шайба | |
| 13 | Ж***4 | Шайба | |
| 13а | Ж***6 | Накладка | |
| 14 | Ж***4 | Торсион | |
| 15 | К***7 | Штифт | |
| 16 | К***3 | Штуцер | |
| 17 | К***9 | Штуцер | |
| 18 | К***4 | Гайка | |
| 19 | К***4 | Втулка | |
| 2 | Ж***0 | Цапфа | |
| 20 | К***А | Корпус подшипника | |
| 21 | К***6 | Шайба | |
| 22 | У***9 | Гайка | |
| 23 | Б***6 | Болт М10-6eх25-7796 | |
| 24 | Б***6 | Болт М10-6eх30-7796 | |
| 25 | Б***8 | Болт М6-6eх16-7798 | |
| 26 | Г***6 | Гайка М16-6G-2526 | |
| 27 | Г***1 | Гайка М27х1,5-6H-11871 | |
| 28 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 3 | Ж***0 | Фланец | |
| 30 | Ш***2 | Шайба Н 27.01-11872 | |
| 31 | М***3 | Масленка 1.2-19853 | |
| 32 | 0***3 | Кольцо 040-045-30-2-2-18829/9833 | |
| 33 | 1***7 | Подшипник | |
| 34 | 1***7 | Подшипник | |
| 4 | Ж***0 | Чашка | |
| 5 | Ж***0 | Рычаг | |
| 6 | Ж***2 | Валец | |
| 7 | Ж***3 | Валец | |
| 8 | Ж***1 | Валец | |
| 9 | Ж***0 | Фланец |
