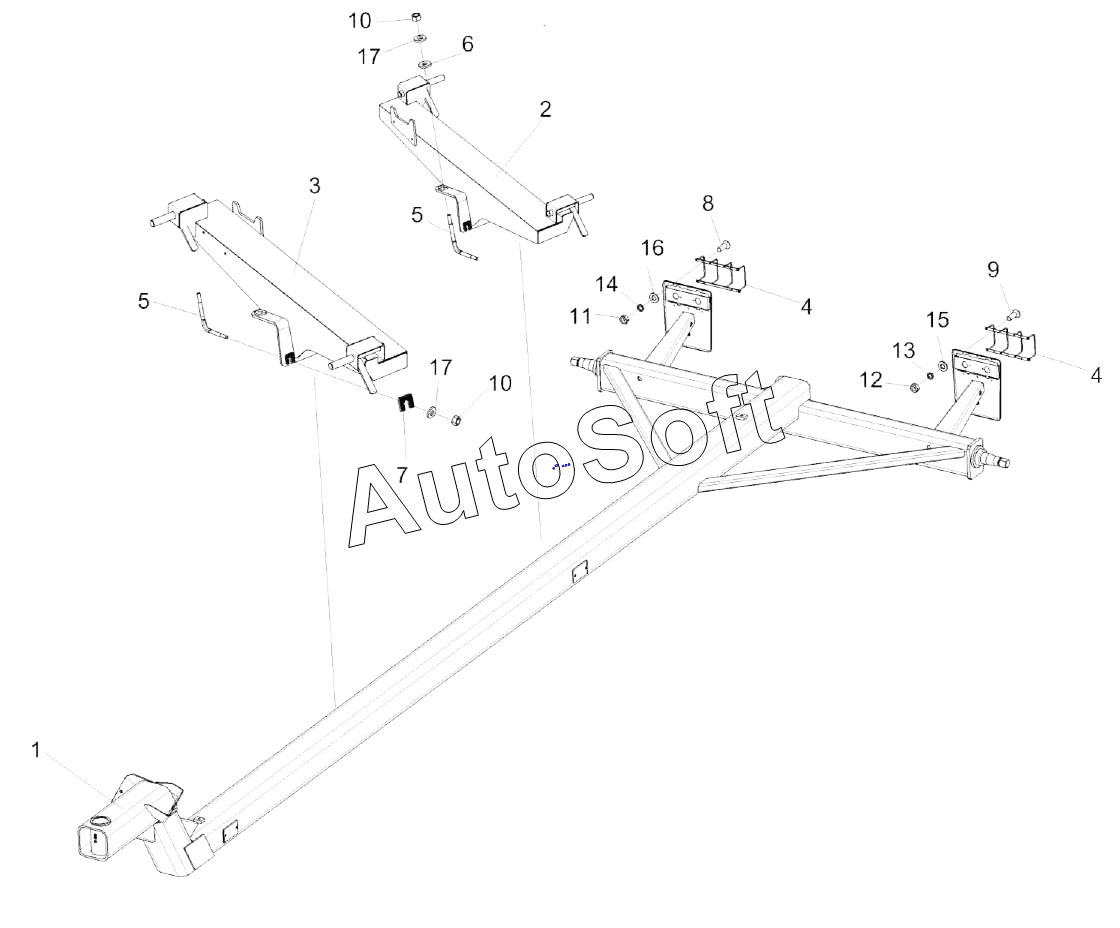

Каталог запасных частей к технике: Гомсельмаш ЖГР-4.5-1 (2018). Установка лонжеронов тележки транспортной
/30.gif)
1
2
2
3
3
4
4
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЖГР-3-0230000 | Ж***0 | Тележка транспортная | |
| ЖГР-3-0230000-01 | Ж***1 | Тележка транспортная | |
| 1 | Ж***Б | Рама тележки | |
| 2 | Ж***0 | Лонжерон | |
| 2 | Ж***А | Лонжерон | |
| 3 | Ж***1 | Лонжерон | |
| 3 | Ж***1 | Лонжерон | |
| 4 | К***0 | Решетка | |
| 5 | К***7 | Скоба | |
| 6 | К***6 | Шайба | |
| 7 | П***5 | Накладка | |
| 8 | В***3 | Винт B.М6-6eх20-17473 | |
| 9 | В***5 | Винт B2.М4-6eх12-17475 | |
| 10 | Г***5 | Гайка М16-6G-5915 | |
| 11 | Г***5 | Гайка М6-6G-5915 | |
| 12 | Г***7 | Гайка М4-6G-5927 | |
| 13 | Ш***2 | Шайба | |
| 14 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 15 | Ш***1 | Шайба C.4.01-11371 | |
| 16 | Ш***1 | Шайба C.6.01-11371 | |
| 17 | Ш***3 | Шайба 16.01-13463 |
