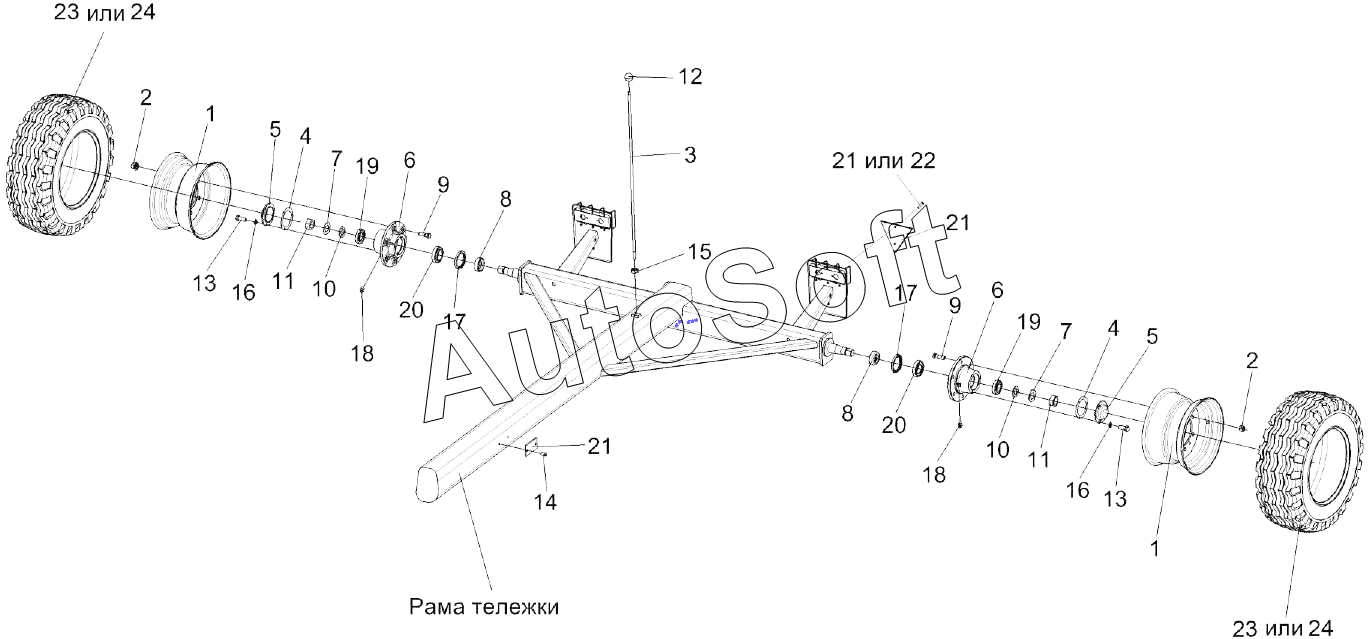

Каталог запасных частей к технике: Гомсельмаш ЖГР-4.5-1 (2018). Установка задних колес тележки транспортной
/32.gif)
11
11
24
24
23
23
22
22
21
21
21
20
20
19
19
18
18
17
17
16
16
15
14
13
13
12
10
10
9
9
8
8
7
7
6
6
5
5
4
4
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЖГР-3-0230000 | Ж***0 | Тележка транспортная | |
| ЖГР-3-0230000-01 | Ж***1 | Тележка транспортная | |
| КЛ0109500 | К***0 | Колесо | |
| КШ-9.00х15.3 | К***3 | Колесо с шиной | |
| 1 | 9***7 | Колесо | |
| 2 | У***1 | Гайка | |
| 3 | Ж***5 | Стойка | |
| 4 | К***8 | Прокладка | |
| 5 | К***2 | Крышка | |
| 6 | К***1 | Ступица | |
| 7 | К***5 | Шайба | |
| 8 | К***6 | Кольцо | |
| 9 | К***7 | Болт | |
| 10 | Р***Б | Втулка | |
| 11 | Р***А | Гайка | |
| 12 | Н***4 | Ручка П302Д61-16-77 | |
| 13 | Б***6 | Болт М8-6eх20-7796 | |
| 14 | В***3 | Винт B.М6-6eх12-17473 | |
| 15 | Г***5 | Гайка М10-6G-5915 | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | М***2 | Манжета 2.2-75х100-1-8752 | |
| 18 | М***3 | Масленка 1.2-19853 | |
| 19 | 7***5 | Подшипник | |
| 20 | 7***5 | Подшипник 7510А-27365 | |
| 21 | 3***1 | Световозвращатель | |
| 22 | 3***1 | Световозвращатель | |
| 22 | Ф***Б | Световозвращатель | |
| 23 | 1***8 | Шина пневматическая | |
| 24 | 1***0 | Шина пневматическая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
