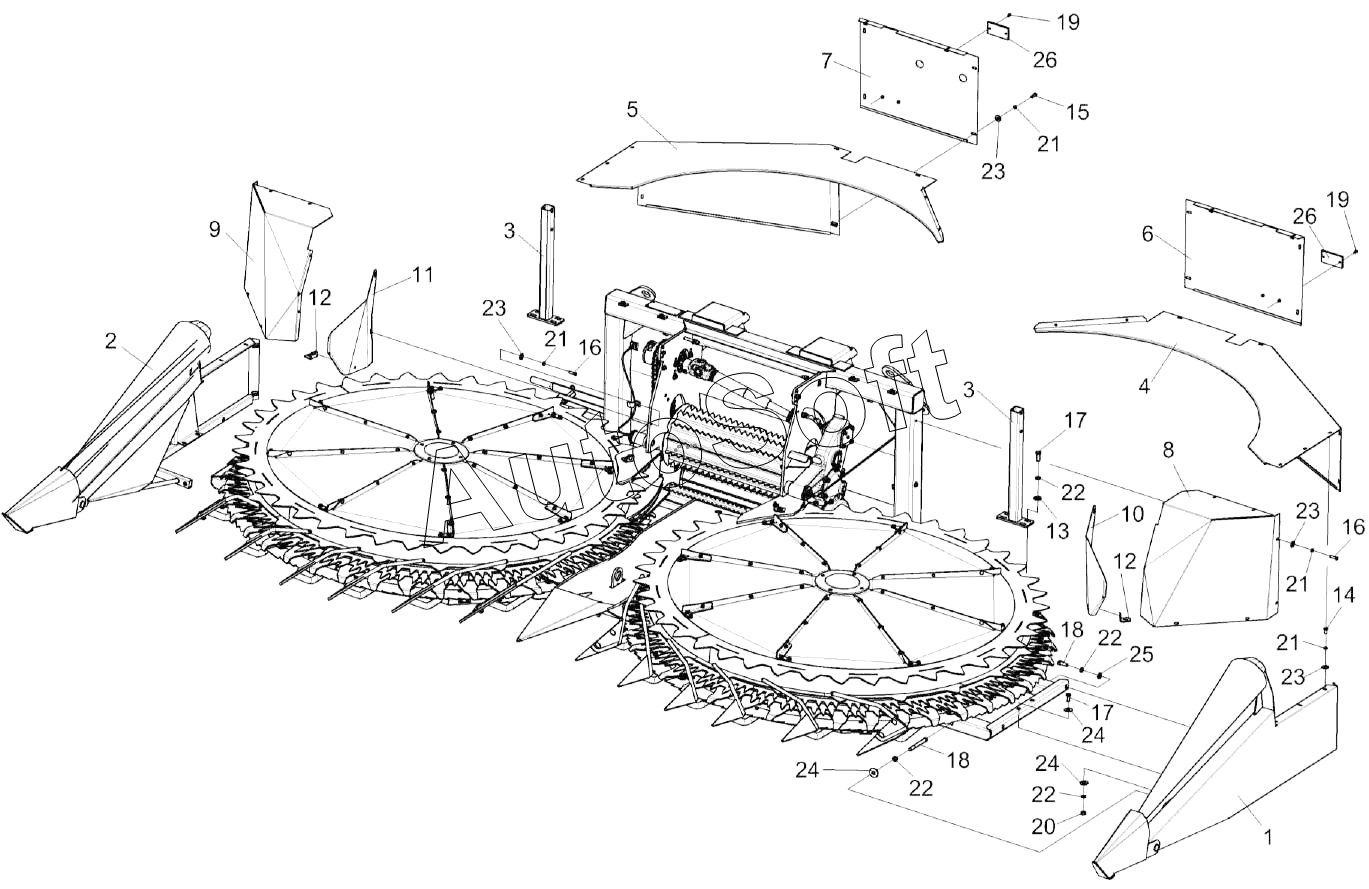

Каталог запасных частей к технике: Гомсельмаш ЖГР-4.5-1 (2018). Установка ограждений, кожухов, зашивки (лист 2)
/4.gif)
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
17
18
18
19
19
20
21
21
21
21
22
22
22
22
23
23
23
23
24
24
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЖГР-3-0200010 | Ж***0 | Жатка для грубостебельных культур | |
| ЖГР-3-0200010-02 | Ж***2 | Жатка для грубостебельных культур | |
| 1 | Ж***0 | Боковина | |
| 1 | Ж***0 | Боковина | |
| 2 | Ж***1 | Боковина | |
| 2 | Ж***1 | Боковина | |
| 3 | Ж***0 | Опора бруса | |
| 4 | Ж***0 | Ограждение | |
| 5 | Ж***1 | Ограждение | |
| 6 | Ж***А | Щит задний | |
| 7 | Ж***1 | Щит задний | |
| 8 | Ж***1 | Кожух | |
| 9 | Ж***1 | Кожух | |
| 10 | Ж***9 | Зашивка | |
| 11 | Ж***1 | Зашивка | |
| 12 | Ж***8 | Уголок | |
| 13 | К***9 | Шайба | |
| 14 | Б***6 | Болт М8-6eх16-7796 | |
| 15 | Б***6 | Болт М8-6eх20-7796 | |
| 16 | Б***6 | Болт М8-6eх25-7796 | |
| 17 | Б***6 | Болт М12-6eх30-7796 | |
| 18 | Б***6 | Болт | |
| 19 | В***3 | Винт B.М6-6eх12-17473 | |
| 20 | Г***5 | Гайка М12-6G-5915 | |
| 21 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 22 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 23 | Ш***8 | Шайба C 8.01-6958 | |
| 24 | Ш***8 | Шайба C 12.01-6958 | |
| 25 | Ш***1 | Шайба C.12.01-11371 | |
| 26 | 3***1 | Световозвращатель |
