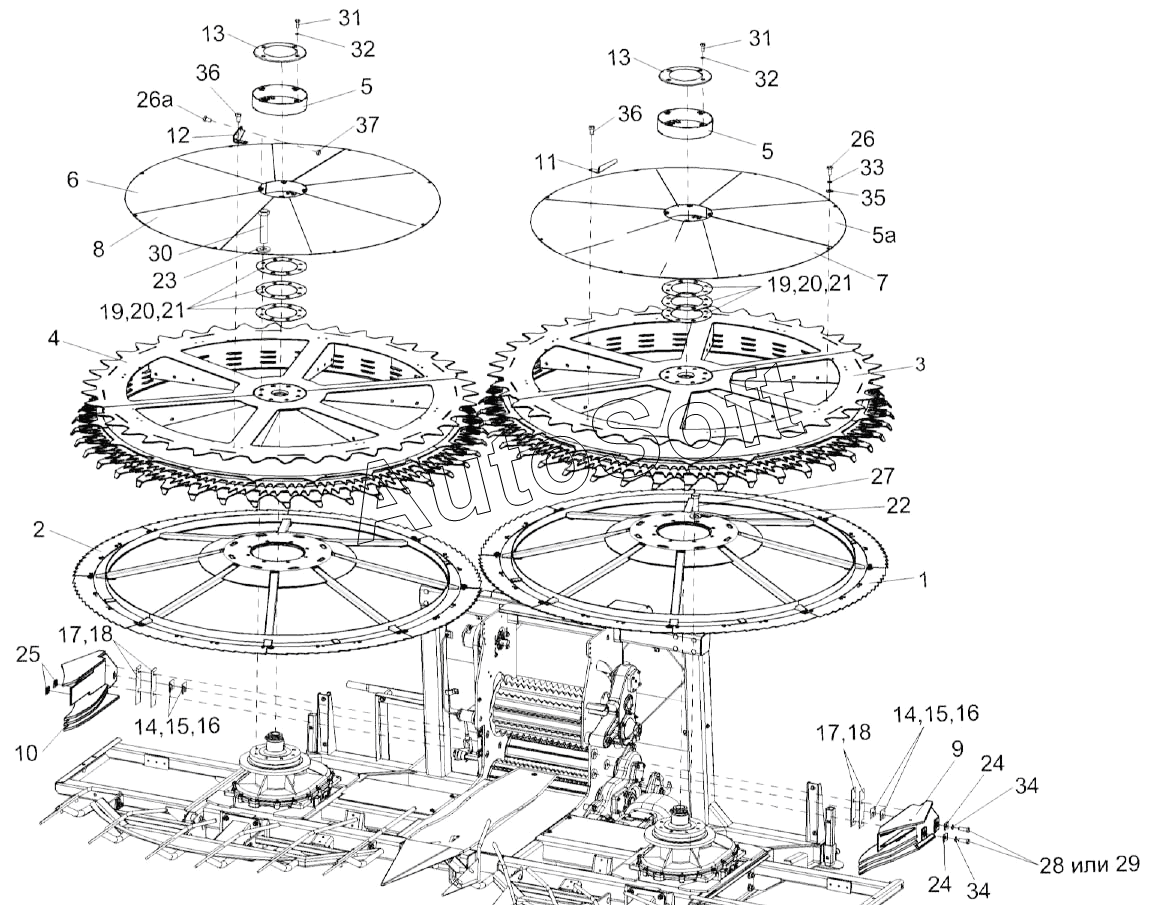

Каталог запасных частей к технике: Гомсельмаш ЖГР-4.5-1 (2018). Установка роторов
/5.gif)
1
2
3
4
5
5
5a
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
24
24
25
26
26a
27
28
29
30
31
31
32
32
33
34
34
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЖГР-3-0200010 | Ж***0 | Жатка для грубостебельных культур | |
| ЖГР-3-0200010-02 | Ж***2 | Жатка для грубостебельных культур | |
| 1 | Ж***0 | Ротор ножевой | |
| 10 | Ж***1 | Скребок | |
| 11 | Ж***5 | Чистик | |
| 12 | Ж***1 | Чистик | |
| 13 | Ж***2 | Крышка | |
| 14 | Ж***1 | Прокладка регулировочная | |
| 15 | Ж***1 | Прокладка регулировочная | |
| 16 | Ж***2 | Прокладка регулировочная | |
| 17 | Ж***2 | Прокладка регулировочная | |
| 18 | Ж***1 | Прокладка регулировочная | |
| 19 | Ж***9 | Шайба регулировочная | |
| 2 | Ж***1 | Ротор ножевой | |
| 20 | Ж***1 | Шайба регулировочная | |
| 21 | Ж***2 | Шайба регулировочная | |
| 22 | Ж***2 | Шайба | |
| 23 | К***А | Шайба | |
| 24 | П***5 | Накладка | |
| 25 | П***1 | Накладка | |
| 26 | Б***6 | Болт М8-6eх16-7796 | |
| 26a | Б***2 | Болт | |
| 27 | Б***6 | Болт М14-6eх35-7796 | |
| 28 | Б***6 | Болт М16-6eх45-7796 | |
| 29 | Б***6 | Болт М16-6eх55-7796 | |
| 3 | Ж***0 | Ротор подающий | |
| 30 | Б***6 | Болт | |
| 31 | Б***8 | Болт М6-6eх16-7798 | |
| 32 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 33 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 35 | Ш***1 | Шайба C.8.01-11371 | |
| 36 | Б***G | Болт | |
| 37 | Г***8 | Гайка М8-8 | |
| 4 | Ж***1 | Ротор подающий | |
| 5 | Ж***1 | Проставка | |
| 5a | Ж***1 | Зашивка | |
| 6 | Ж***1 | Зашивка | |
| 7 | Ж***2 | Зашивка | |
| 8 | Ж***1 | Зашивка | |
| 9 | Ж***0 | Скребок |
