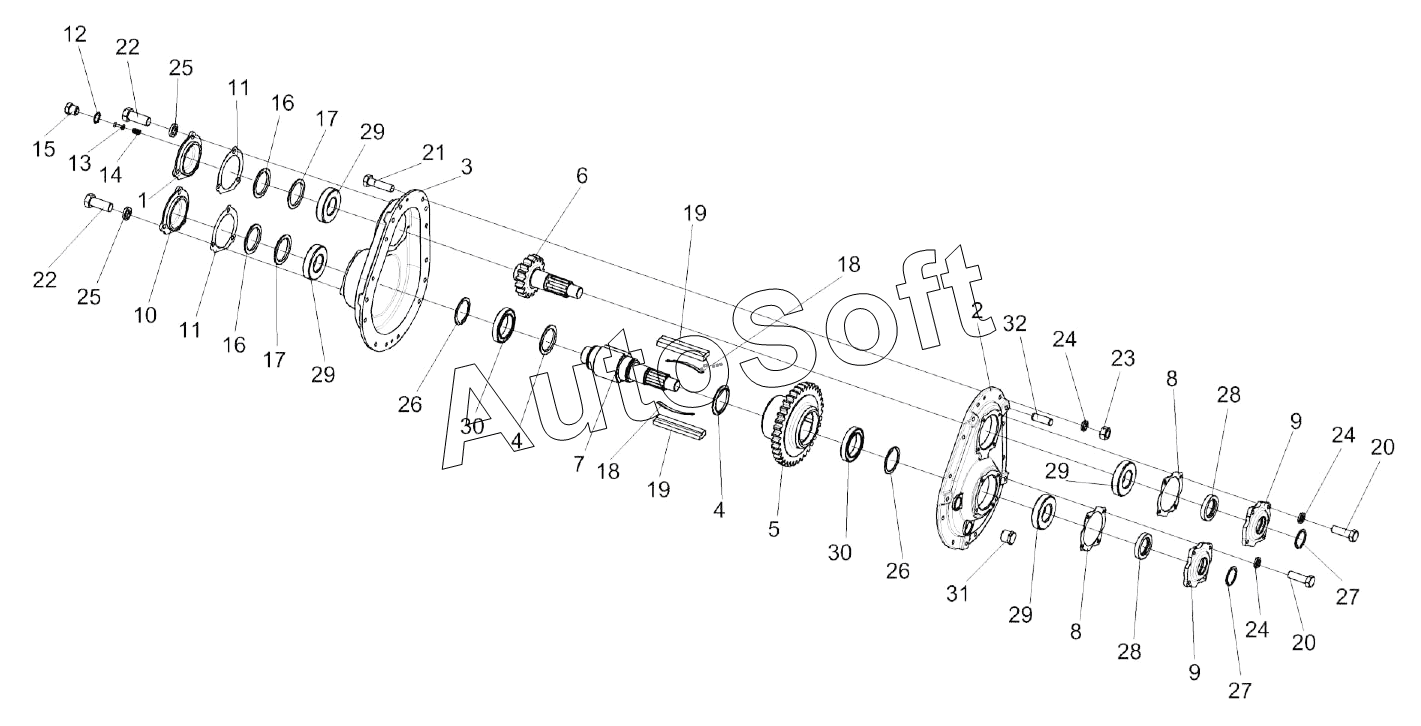

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-4-3904000 | К***0 | Редуктор | |
| КВС-4-3904010 | К***0 | Муфта | |
| КЗР0245030 | К***0 | Крышка | |
| КУЖ0108010 | К***0 | Клапан предохранительный | |
| 1 | К***8 | Крышка | |
| 2 | К***1 | Крышка | |
| 3 | К***2 | Корпус | |
| 4 | К***1 | Втулка | |
| 5 | К***1 | Шестерня | |
| 6 | К***2 | Вал-шестерня | |
| 7 | К***5 | Вал | |
| 8 | К***1 | Прокладка | |
| 9 | К***2 | Крышка | |
| 10 | К***8 | Крышка | |
| 11 | К***5 | Прокладка | |
| 12 | К***2 | Шайба | |
| 13 | К***7 | Клапан | |
| 14 | К***8 | Пружина | |
| 15 | К***9 | Корпус клапана | |
| 16 | П***2 | Прокладка | |
| 17 | П***1 | Прокладка | |
| 18 | 0***8 | Пружина | |
| 19 | 0***9 | Сухарик | |
| 20 | Б***6 | Болт М8-6eх20-7796 | |
| 21 | Б***6 | Болт М8-6eх30-7796 | |
| 22 | Б***6 | Болт М10-6eх25-7796 | |
| 23 | Г***5 | Гайка М8-6G-5915 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 26 | В***0 | Кольцо | |
| 27 | В***2 | Кольцо В38-13942 | |
| 28 | М***2 | Манжета 2.2-40х60-1-8752 | |
| 29 | 4***8 | Подшипник 42208-8328 | |
| 30 | 1***8 | Подшипник 1000911-8338 | |
| 31 | П***m | Пробка КГ3/4dm | |
| 32 | Ш***8 | Штифт 8х24-3128 |
