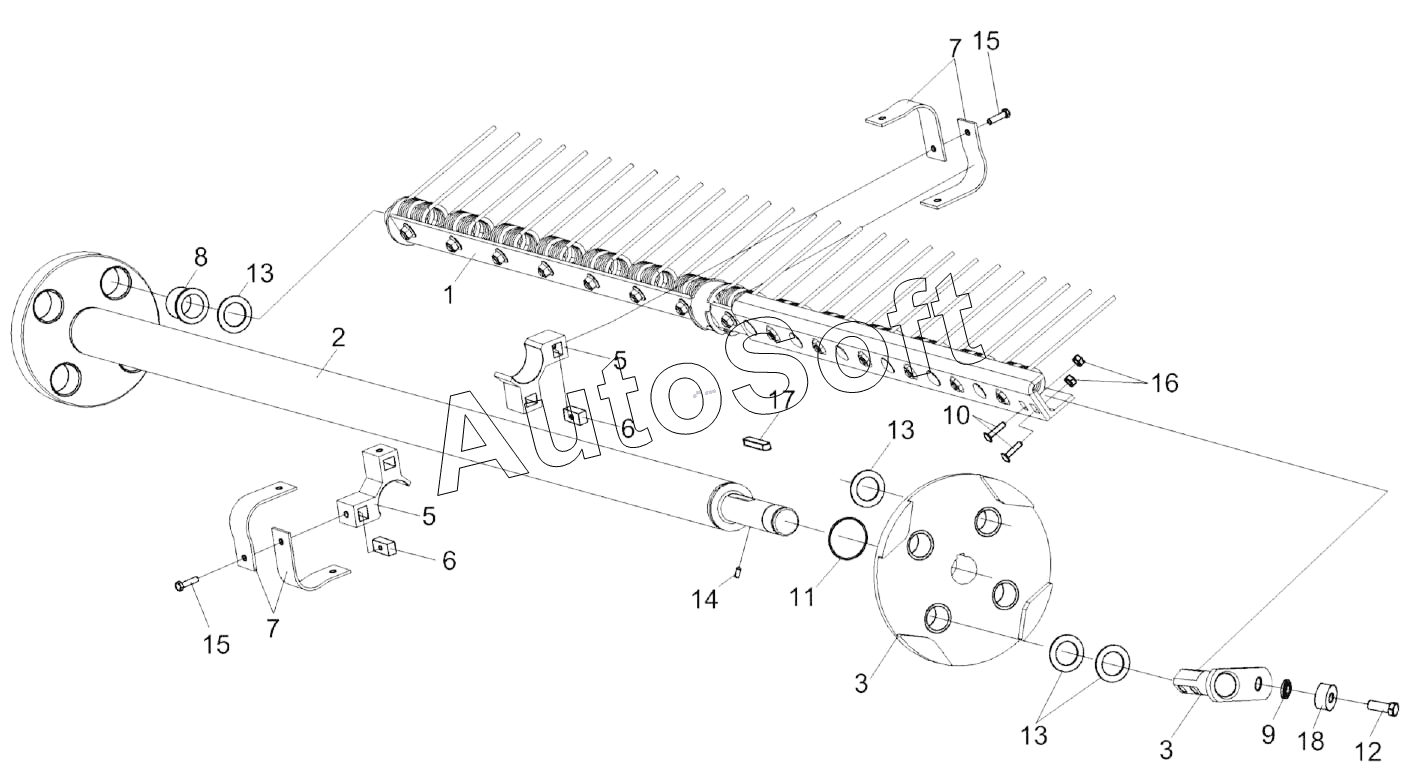

Каталог запасных частей к технике: Гомсельмаш КВК-1-0900000 (2018). Устройство подбирающее КВК-1-0903000-01
1
2
3
3
5
5
6
6
7
7
8
9
10
11
12
13
13
13
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-1-0903000-01 | К***1 | Устройство подбирающее | |
| КВС-4-3903140А | К***А | Эксцентрик правый | |
| КВС-4-4903020 | К***0 | Вал | |
| 1 | К***1 | Граблина | |
| 2 | К***0 | Вал | |
| 3 | К***0 | Диск | |
| 4 | К***0 | Эксцентрик правый | |
| 5 | К***1 | Опора | |
| 6 | К***1 | Гайка | |
| 7 | К***2 | Уголок | |
| 8 | К***1 | Втулка | |
| 9 | К***А | Втулка | |
| 10 | К***9 | Болт | |
| 11 | К***1 | Кольцо | |
| 12 | К***1 | Болт | |
| 13 | М***1 | Шайба | |
| 14 | П***1 | Винт | |
| 15 | Б***0 | Болт | |
| 16 | Г***2 | Гайка | |
| 17 | Ш***0 | Шпонка 10х8х63-23360 | |
| 18 | К***0 | Ролик |
