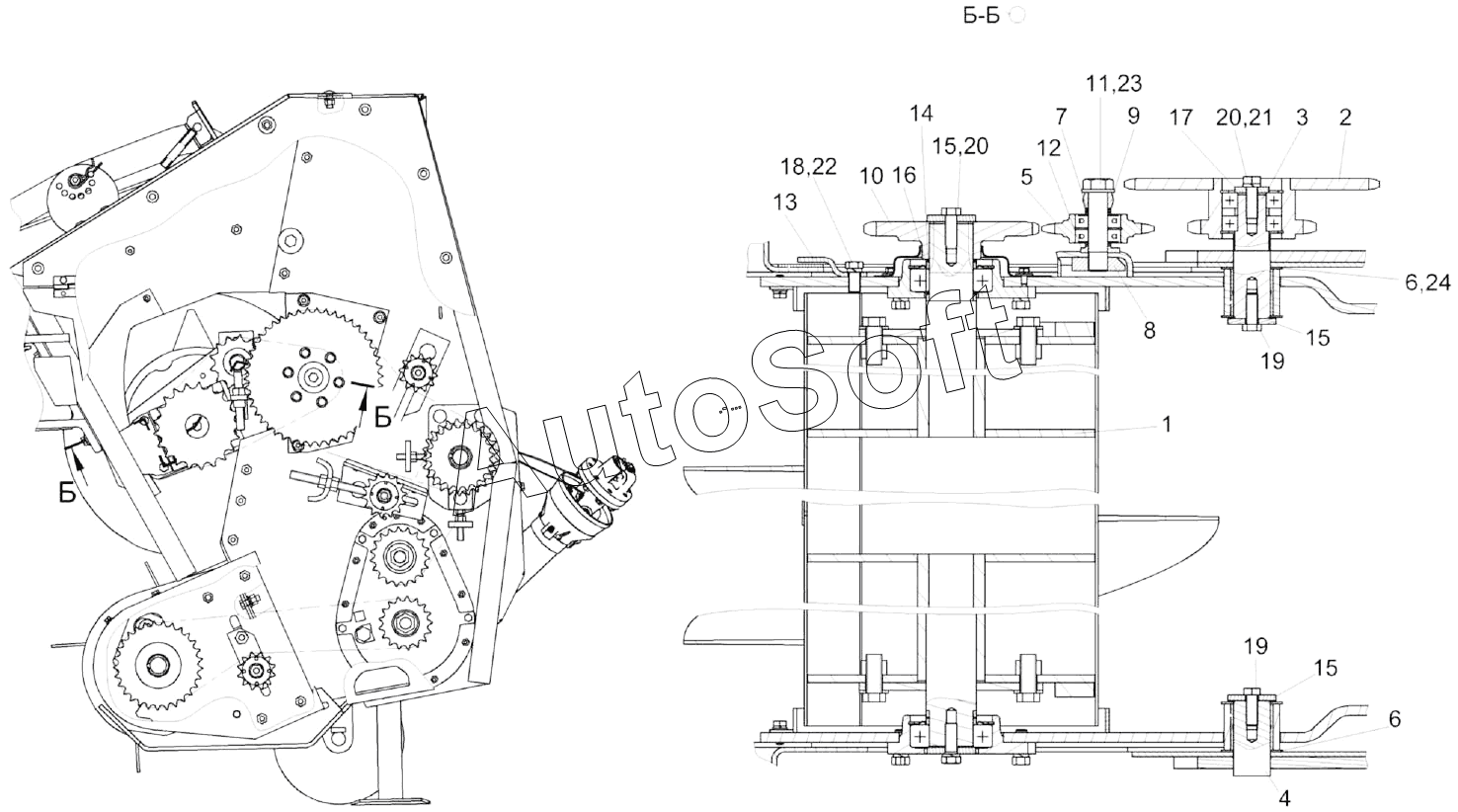

Каталог запасных частей к технике: Гомсельмаш КВК-1-0900000 (2018). Подборщик КВК-1-0900010 (вид сбоку) (лист 2)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-1-0900010 | К***0 | Подборщик | |
| 1 | К***0 | Шнек | |
| 2 | К***0 | Звездочка | |
| 3 | К***0 | Опора | |
| 4 | К***А | Опора | |
| 5 | К***0 | Звездочка | |
| 6 | К***5 | Шайба | |
| 7 | К***5 | Шайба | |
| 8 | К***А | Пластина | |
| 9 | К***9 | Стержень | |
| 10 | К***А | Звездочка | |
| 11 | К***А | Болт | |
| 12 | К***2 | Шайба | |
| 13 | К***9 | Пластина | |
| 14 | К***4 | Шайба | |
| 15 | К***1 | Шайба | |
| 16 | К***2 | Втулка | |
| 17 | К***А | Шайба | |
| 18 | Б***6 | Болт М12-6eх25-7796 | |
| 19 | Б***6 | Болт М12-6eх30-7796 | |
| 20 | Б***6 | Болт М12-LH-6eх35-7796 | |
| 21 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 22 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 23 | Ш***0 | Шайба | |
| 24 | К***2 | Шайба |
