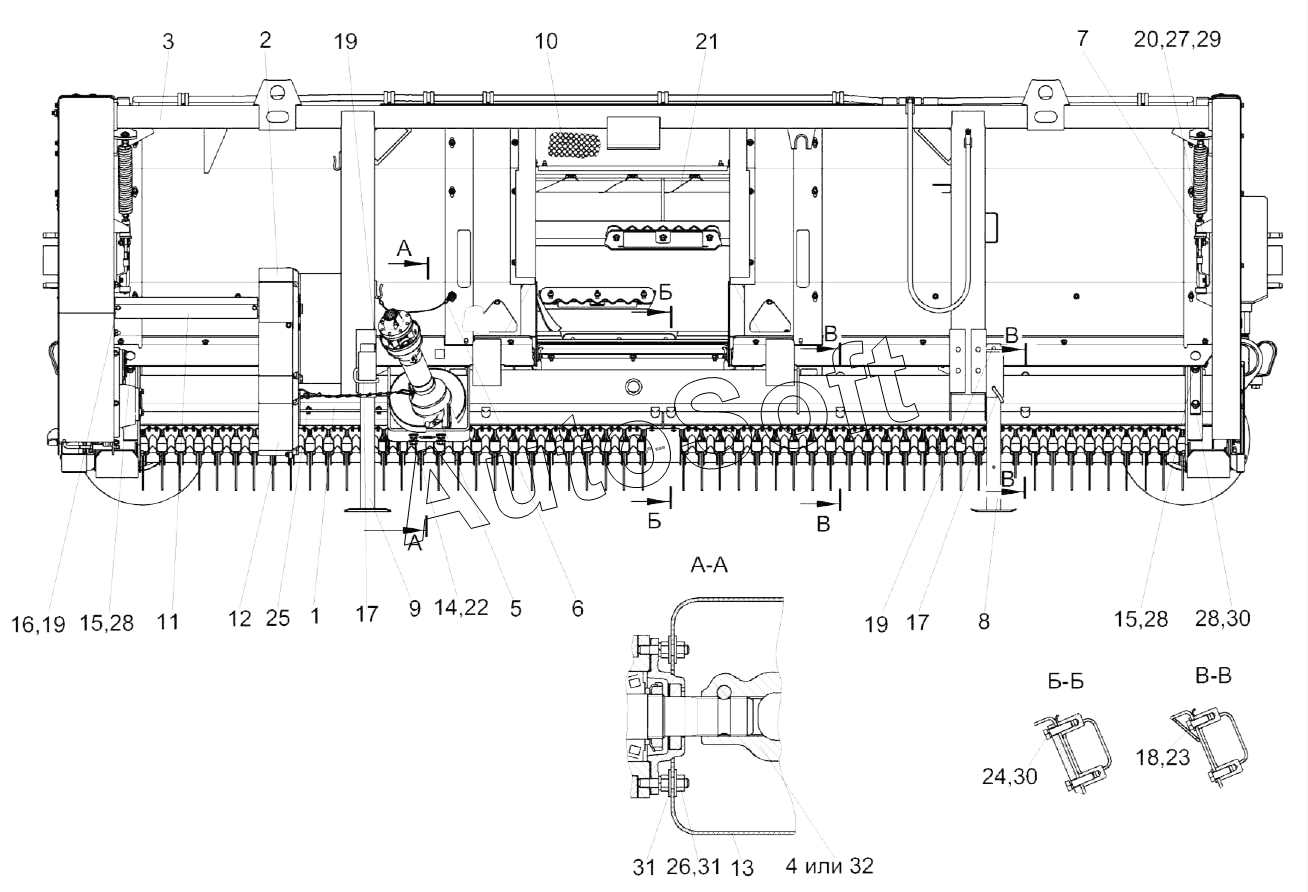

Каталог запасных частей к технике: Гомсельмаш КВК-1-0900000 (2018). Подборщик КВК-1-0900010 (вид сзади) (лист 1)
25
17
17
18
19
19
19
20
21
22
23
24
16
26
27
28
28
28
29
30
30
31
31
32
15
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-1-0900010 | К***0 | Подборщик | |
| 1 | К***0 | Кожух | |
| 2 | К***0 | Кожух | |
| 3 | К***А | Рама | |
| 4 | К***0 | Вал карданный телескопический | |
| 5 | К***0 | Редуктор | |
| 6 | К***0 | Фиксатор | |
| 7 | К***0 | Упор | |
| 8 | К***А | Стойка | |
| 9 | К***1 | Стойка | |
| 10 | К***0 | Экран | |
| 11 | К***А | Щиток | |
| 12 | К***4 | Кожух | |
| 13 | К***1 | Кожух | |
| 14 | К***7 | Шайба | |
| 15 | К***6 | Шайба | |
| 16 | К***5 | Шайба | |
| 17 | К***9 | Фиксатор | |
| 18 | У***7 | Шайба | |
| 19 | Б***6 | Болт М8-6eх16-7796 | |
| 20 | Б***6 | Болт М10-6eх35-7796 | |
| 21 | Ш***п | Шнур | |
| 22 | Б***6 | Болт М16-6eх30-7796 | |
| 23 | Б***6 | Болт М16-6eх40-7796 | |
| 24 | Б***6 | Болт М16-6eх60-7796 | |
| 25 | Б***G | Болт | |
| 26 | Г***5 | Гайка М8-6G-5915 | |
| 27 | Г***5 | Гайка М10-6G-5915 | |
| 28 | Г***5 | Гайка М16-6G-5915 | |
| 29 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 31 | Ш***8 | Шайба С8.01-6958 | |
| 32 | W***a | Вал карданный |
