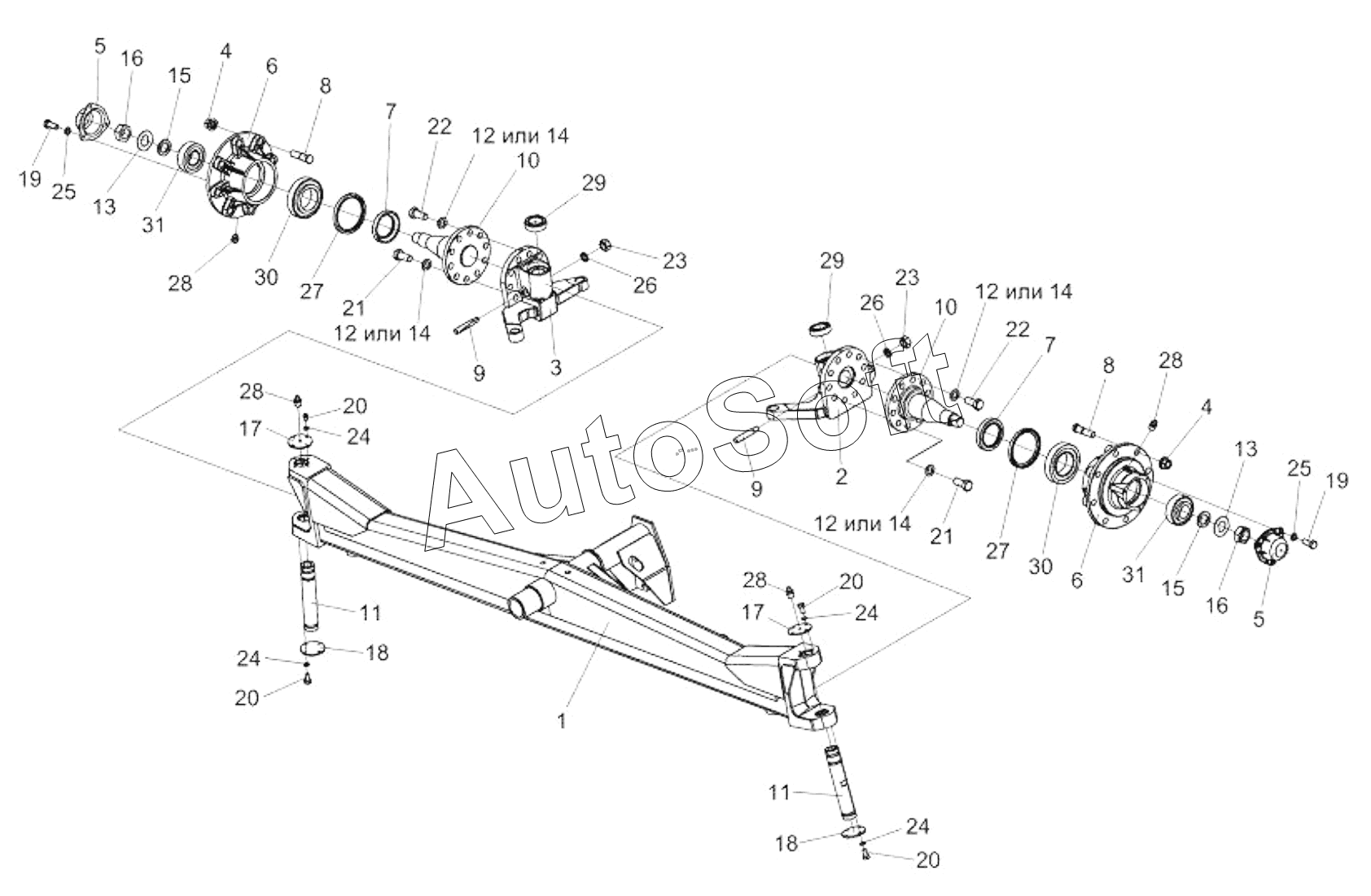

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2018). Мост управляемых колёс КЗК-10-0109300 (лист 1)
/96.gif)
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
14
14
14
14
15
15
16
16
17
17
18
18
19
19
20
20
20
20
21
21
22
22
23
23
24
24
24
24
25
25
26
26
27
27
28
28
28
28
29
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0109300 | К***0 | Мост управляемых колес | |
| 1 | К***0 | Балка | |
| 2 | К***0 | Кулак поворотный | |
| 3 | К***1 | Кулак поворотный | |
| 4 | У***2 | Гайка | |
| 5 | У***1 | Крышка | |
| 6 | К***1 | Ступица | |
| 7 | К***7 | Кольцо | |
| 8 | К***8 | Болт | |
| 9 | К***А | Клин | |
| 10 | К***3 | Ось | |
| 11 | К***2 | Шкворень | |
| 12 | К***5 | Шайба | |
| 13 | Р***7 | Шайба | |
| 14 | К***2 | Шайба | |
| 15 | Р***Б | Втулка | |
| 16 | Р***А | Гайка | |
| 17 | К***4 | Крышка | |
| 18 | К***2 | Крышка | |
| 19 | Б***6 | Болт М8-6eх20-7796 | |
| 20 | Б***8 | Болт М6-6eх16-7798 | |
| 21 | Б***8 | Болт М24х2-6eх40-7798 | |
| 22 | Б***8 | Болт М24х2-6eх55-7798 | |
| 23 | Г***5 | Гайка М16-6g-5915 | |
| 24 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 27 | М***2 | Манжета 2.2-120х150-1-8752 | |
| 28 | М***3 | Масленка 1.2-19853 | |
| 29 | 1***Е | Подшипник | |
| 30 | 7***5 | Подшипник 7517А-27365 | |
| 31 | 7***5 | Подшипник |
