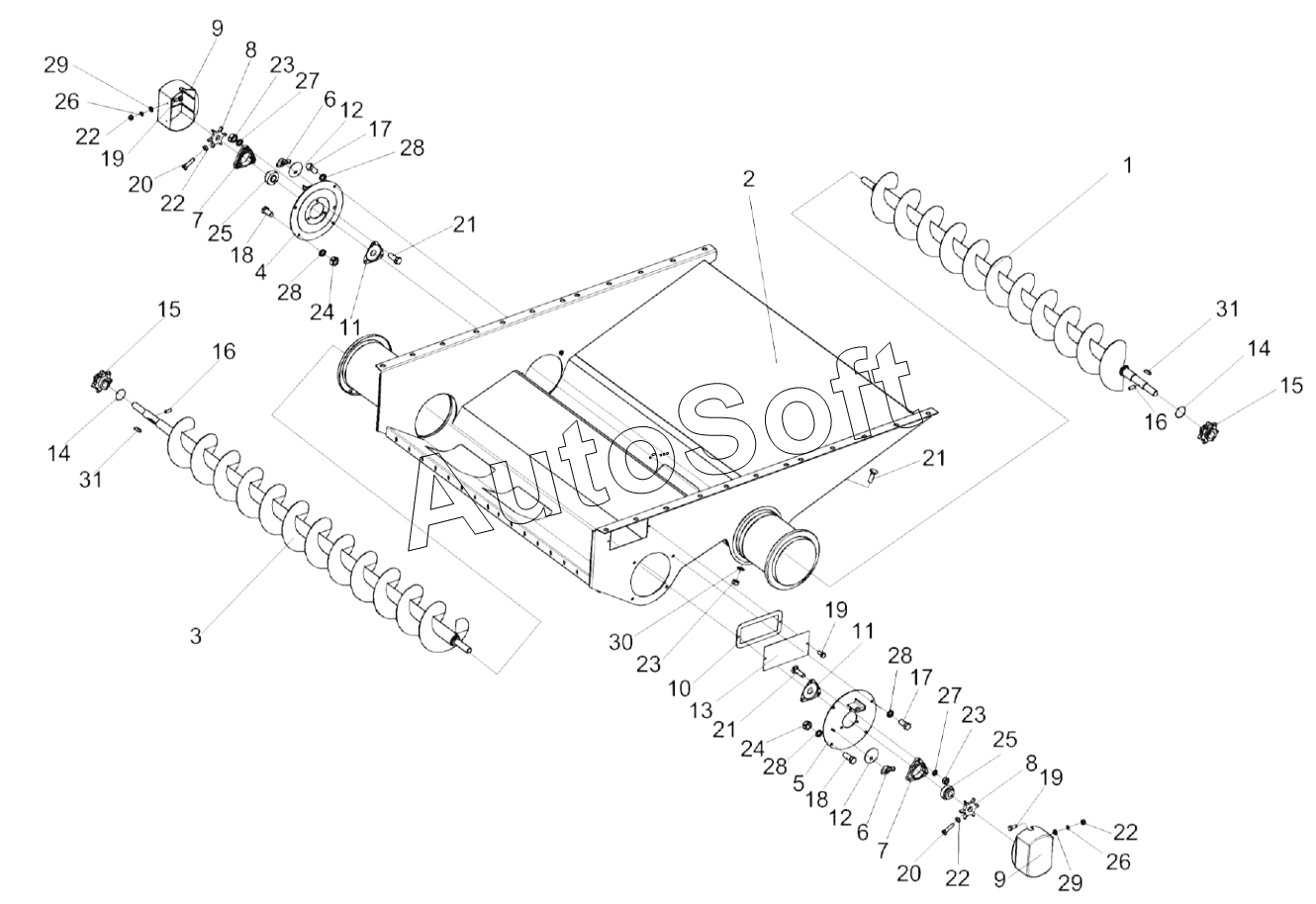

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2018). Блок шнеков КЗК-10-0218010А
/102.gif)
1
2
3
4
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
14
14
15
15
16
16
17
17
18
18
19
19
19
20
20
21
21
21
22
22
22
22
23
23
23
24
24
25
25
26
26
27
27
28
28
28
28
29
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0218010А | К***А | Блок шнеков | |
| 1 | К***0 | Шнек колосовой | |
| 2 | К***А | Поддон | |
| 3 | К***0 | Шнек зерновой | |
| 4 | К***Б | Опора | |
| 5 | К***0 | Опора левая | |
| 6 | К***0 | Гайка | |
| 7 | К***5 | Корпус подшипника | |
| 8 | К***1 | Звездочка | |
| 9 | К***Б | Крышка | |
| 10 | К***Б | Прокладка | |
| 11 | К***Б | Крышка | |
| 12 | К***Б | Шайба | |
| 13 | К***Б | Крышка | |
| 14 | К***7 | Кольцо | |
| 15 | К***1 | Звездочка | |
| 16 | П***7 | Винт | |
| 17 | Б***6 | Болт М10-6ех20-7796 | |
| 18 | Б***6 | Болт М10-6ех25-7796 | |
| 19 | Б***8 | Болт М6-6ех14-7798 | |
| 20 | Б***8 | Болт М6-6ех25-7798 | |
| 21 | Б***2 | Болт М8-6ех30-7802 | |
| 22 | Г***5 | Гайка М6-6g-5915 | |
| 23 | Г***5 | Гайка М8-6g-5915 | |
| 24 | Г***5 | Гайка М10-6g-5915 | |
| 25 | 1***7 | Подшипник | |
| 26 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 29 | Ш***1 | Шайба С.6.01-11371 | |
| 30 | Ш***1 | Шайба С.8.01-11371 | |
| 31 | Ш***0 | Шпонка 10х8х36-23360 |
