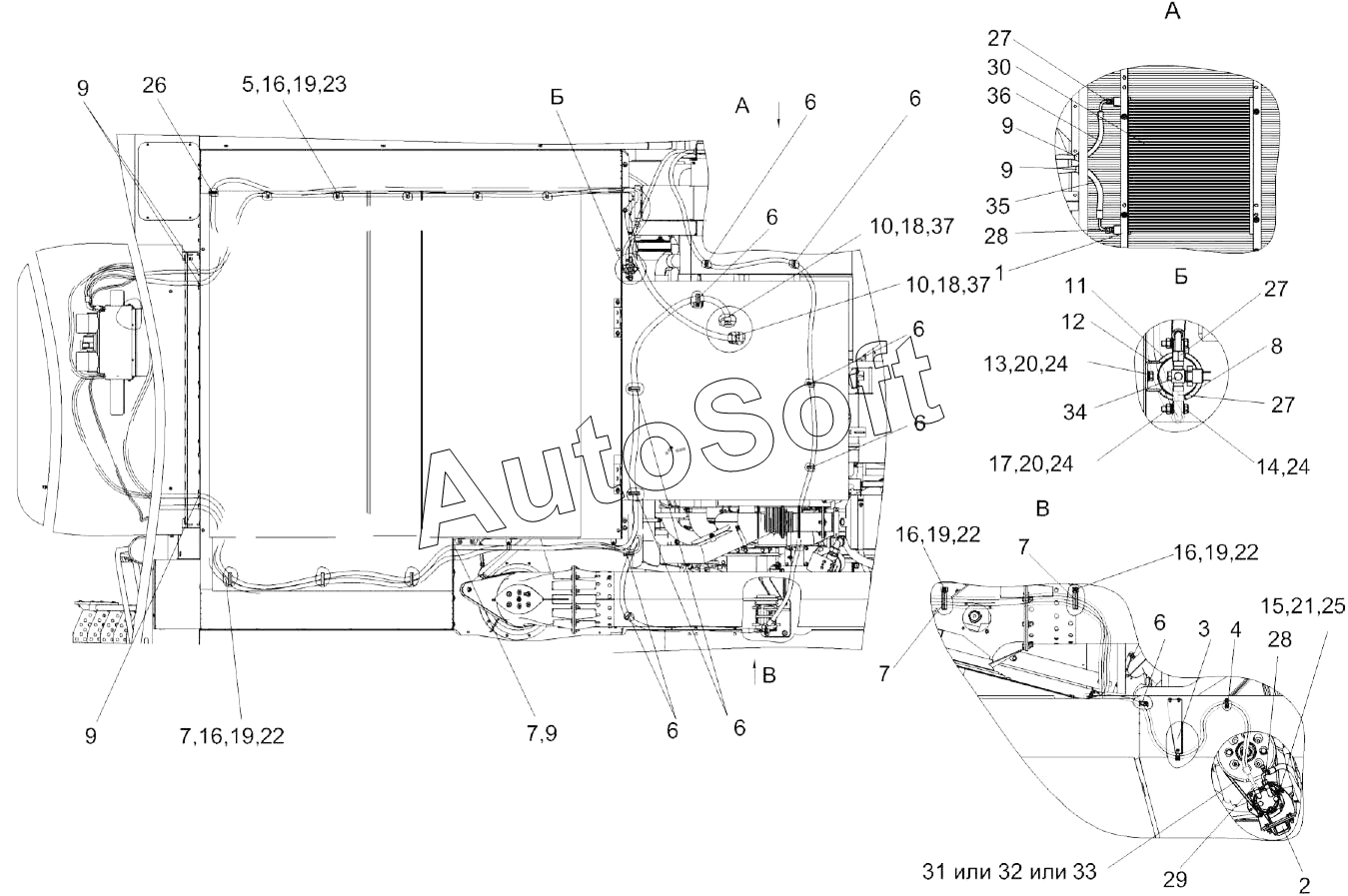

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2018). Установка оборудования кондиционера КЗК-12-4-0113010-01
/166.gif)
29
20
20
21
22
22
22
23
24
24
24
25
26
27
27
27
28
28
19
19
19
19
30
31
32
33
34
35
36
37
37
10
10
1
2
3
4
5
6
6
6
6
6
6
6
6
7
7
7
7
8
9
9
9
9
9
11
12
13
14
15
16
16
16
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-4-0113010-01 | К***1 | Установка оборудования кондиционера | |
| 1 | К***0 | Установка конденсатора | |
| 2 | К***1 | Компрессор | |
| 3 | К***0 | Установка кронштейна | |
| 4 | К***0 | Установка хомута | |
| 5 | К***4 | Хомут | |
| 6 | К***7 | Хомут | |
| 7 | У***А | Скоба | |
| 8 | У***0 | Хомут | |
| 9 | К***1 | Втулка | |
| 10 | К***1 | Штуцер | |
| 11 | У***6 | Уплотнитель | |
| 12 | У***5 | Скоба | |
| 13 | Б***6 | Болт М8-6eх20-7796 | |
| 14 | Б***6 | Болт М8-6eх35-7796 | |
| 15 | Б***6 | Болт М12-6eх40-7796 | |
| 16 | Б***8 | Болт М6-6eх16-7798 | |
| 17 | Г***5 | Гайка М8-6g-5915 | |
| 18 | 2***8 | Прокладка | |
| 19 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 20 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 22 | Ш***8 | Шайба C 6.01-6958 | |
| 23 | Ш***1 | Шайба C.6.01-11371 | |
| 24 | Ш***1 | Шайба C.8.01-11371 | |
| 25 | Ш***1 | Шайба C.12.01-11371 | |
| 26 | 5***0 | Втулка | |
| 27 | 0***0 | Кольцо уплотнительное 9/16 | |
| 28 | 0***0 | Кольцо уплотнительное 3/4 | |
| 29 | 0***0 | Кольцо уплотнительное 7/8 | |
| 30 | 9***0 | Конденсатор | |
| 31 | P***0 | Ремень PHG SPA 1120 | |
| 32 | S***0 | Ремень SPA 1120 | |
| 33 | S***w | Ремень SPA(11-10)-1120Lw | |
| 34 | 0***2 | Ресивер | |
| 35 | 0***1 | Хладонопровод | |
| 36 | 0***1 | Хладонопровод | |
| 37 | T***2 | Хомут червячный |
