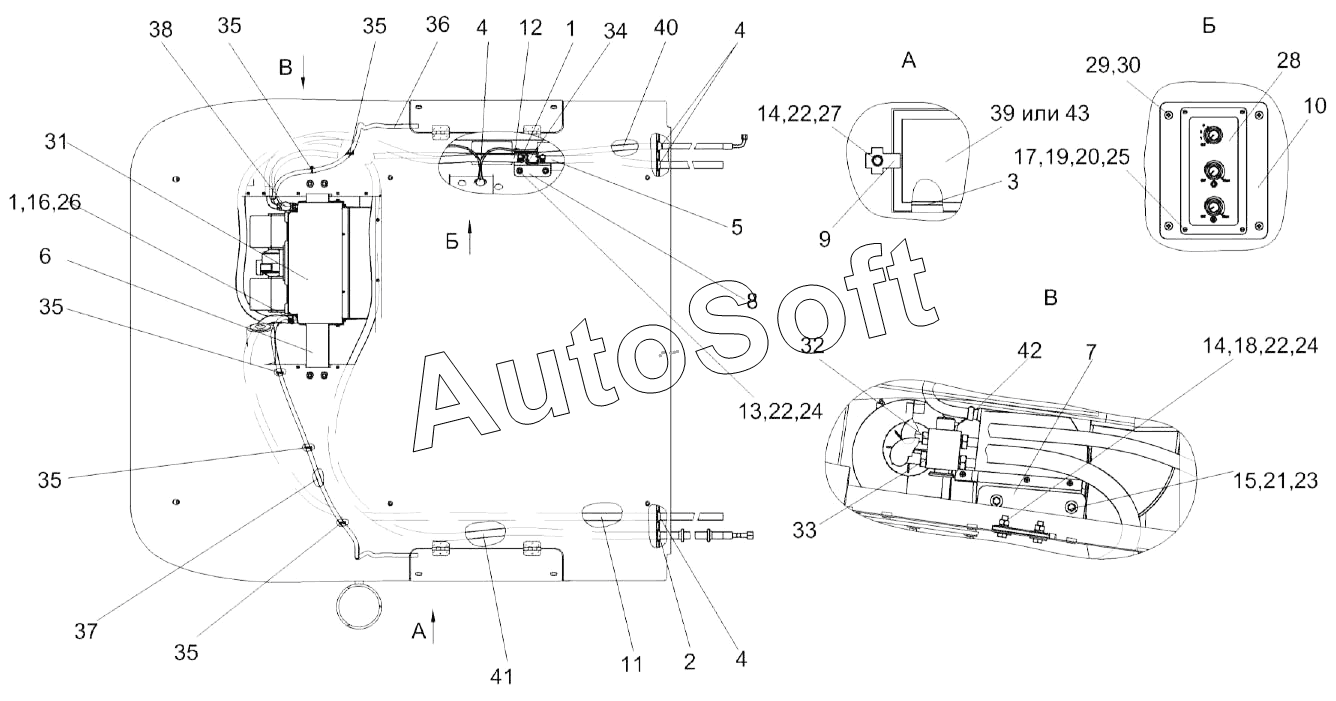

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2018). Установка испарителя КЗК-12-4-0113020-01
/170.gif)
33
23
24
24
25
26
27
28
29
30
31
32
22
22
22
34
35
35
35
35
35
36
37
38
39
40
41
42
43
11
1
1
2
3
4
4
4
5
6
7
8
9
10
12
13
14
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-4-0113020-01 | К***1 | Установка испарителя | |
| 1 | А***0 | Хомут стяжной | |
| 2 | К***1 | Установка втулок | |
| 3 | К***9 | Уплотнитель | |
| 4 | К***1 | Втулка | |
| 5 | К***5 | Шланг | |
| 6 | К***А | Кронштейн | |
| 7 | К***А | Кронштейн | |
| 8 | К***1 | Кронштейн | |
| 9 | К***2 | Прижим | |
| 10 | К***2 | Панель | |
| 11 | К***4 | Шланг | |
| 12 | Р***1 | Рукав | |
| 13 | Б***6 | Болт М8-6eх16-7796 | |
| 14 | Б***6 | Болт М8-6eх25-7796 | |
| 15 | Б***8 | Болт М6-6eх20-7798 | |
| 16 | В***1 | Винт 4х10.01-10621 | |
| 17 | В***3 | Винт B.М3-6eх18-17473 | |
| 18 | Г***5 | Гайка М8-6g-5915 | |
| 19 | Г***7 | Гайка М3-6g-5927 | |
| 20 | Ш***2 | Шайба 3.65Г-6402 | |
| 21 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 22 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 23 | Ш***8 | Шайба C 6.01-6958 | |
| 24 | Ш***8 | Шайба C 8.01-6958 | |
| 25 | Ш***1 | Шайба C.3.01-11371 | |
| 26 | Ш***1 | Шайба C.4.01-11371 | |
| 27 | Ш***1 | Шайба C.8.01-11371 | |
| 28 | 9***0 | Блок управления | |
| 29 | В***2 | Винт | |
| 30 | 6***4 | Держатель | |
| 31 | 0***0 | Испарительно-отопительный блок с воздуховодом в сборе | |
| 32 | 0***0 | Кольцо уплотнительное 5/8 | |
| 33 | 0***1 | Кольцо уплотнительное | |
| 34 | 1***0 | Кран отопителя | |
| 35 | 2***2 | Лента стяжная | |
| 36 | 0***0 | Трубка | |
| 37 | 0***0 | Трубка | |
| 38 | 0***0 | Уплотнение | |
| 39 | П***0 | Фильтр приточного воздуха ПВ-470 | |
| 40 | 0***1 | Хладонопровод | |
| 41 | 0***1 | Хладонопровод | |
| 42 | T***2 | Хомут червячный | |
| 43 | В***4 | Элемент фильтрующий |
