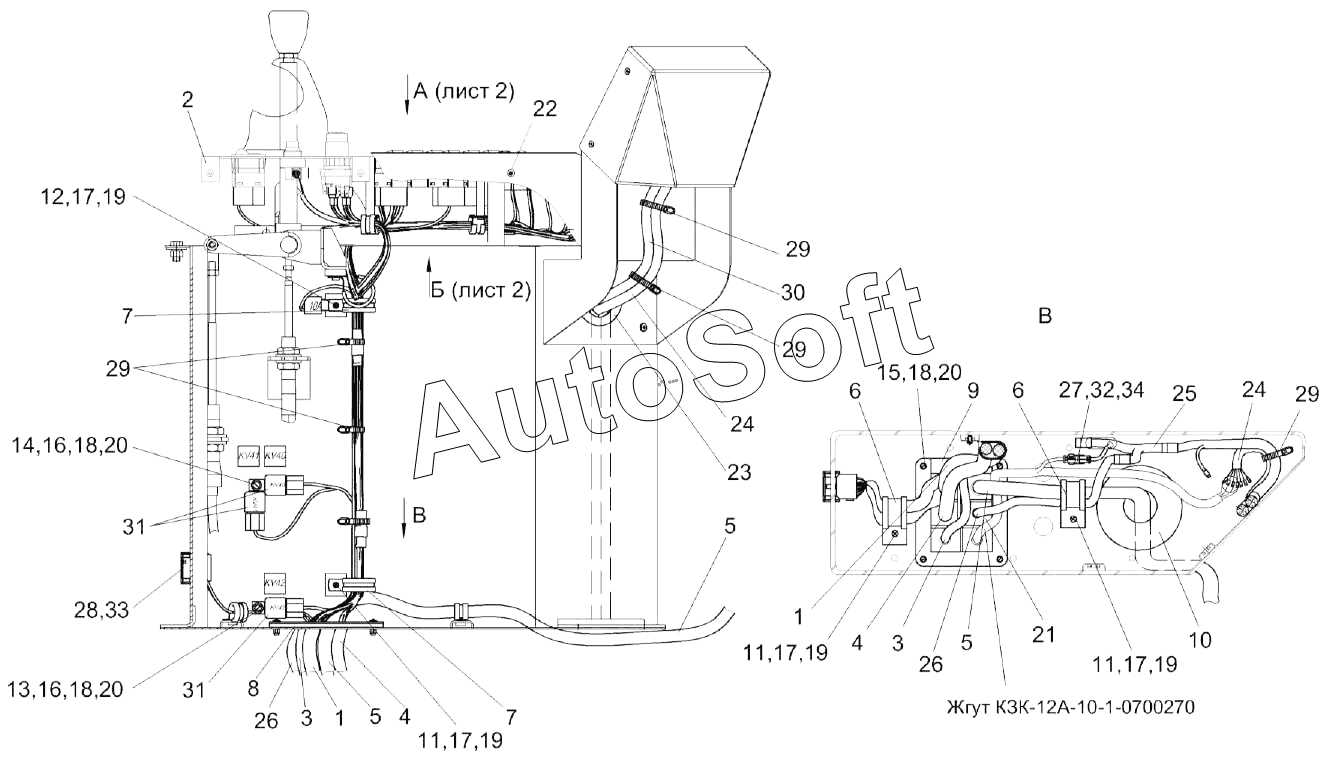

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2018). Установка электрооборудования пульта управления КЗК-12А-10-1-0725000 (лист 1)
/184.gif)
1
1
2
3
3
4
4
5
5
5
6
6
7
7
8
9
10
11
11
11
12
13
14
15
16
16
17
17
17
17
18
18
18
19
19
19
19
20
20
20
21
22
23
24
24
25
26
26
27
28
29
29
29
29
30
31
31
32
33
34
КЗК-12А-10-1-0700270
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-10-1-0700270 | К***0 | Жгут моторной установки | |
| КЗК-12А-10-1-0725000 | К***0 | Установка электрооборудования пульта управления | |
| 1 | К***0 | Жгут дополнительный пульта управления | |
| 2 | К***0 | Панель выключателей | |
| 3 | К***А | Жгут системы смазки | |
| 4 | К***0 | Жгут пульта управления | |
| 5 | К***0 | Жгут панели оператора | |
| 6 | К***2 | Хомут | |
| 7 | К***4 | Хомут | |
| 8 | К***4 | Прокладка | |
| 9 | К***4 | Кронштейн | |
| 10 | У***3 | Втулка | |
| 11 | В***3 | Винт B.М5-6eх10-17473 | |
| 12 | В***3 | Винт B.М5-6eх12-17473 | |
| 13 | В***3 | Винт B.М6-6eх12-17473 | |
| 14 | В***3 | Винт B.М6-6eх14-17473 | |
| 15 | В***3 | Винт B.М6-6eх18-17473 | |
| 16 | Г***5 | Гайка М6-6g-5915 | |
| 17 | Ш***2 | Шайба 5.65Г-6402 | |
| 18 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 19 | Ш***1 | Шайба C.5.01-11371 | |
| 20 | Ш***1 | Шайба C.6.01-11371 | |
| 21 | 9***2 | Ввод кабельный | |
| 22 | В***4 | Винт 4,2х14 | |
| 23 | 5***5 | Втулка | |
| 24 | 2***8 | Кабель панели управления | |
| 25 | 2***6 | Кабель-разветвитель | |
| 26 | 8***6 | Кабель-удлинитель | |
| 27 | 0***1 | Колодка штыревая | |
| 28 | 1***1 | Колодка штыревая | |
| 29 | Л***а | Лента стяжная зубчатая | |
| 30 | 2***9 | Панель электронная управления двигателем | |
| 31 | 9***7 | Реле | |
| 32 | 0***2 | Уплотнитель | |
| 33 | 0***1 | Фиксатор | |
| 34 | 0***1 | Штырь |
