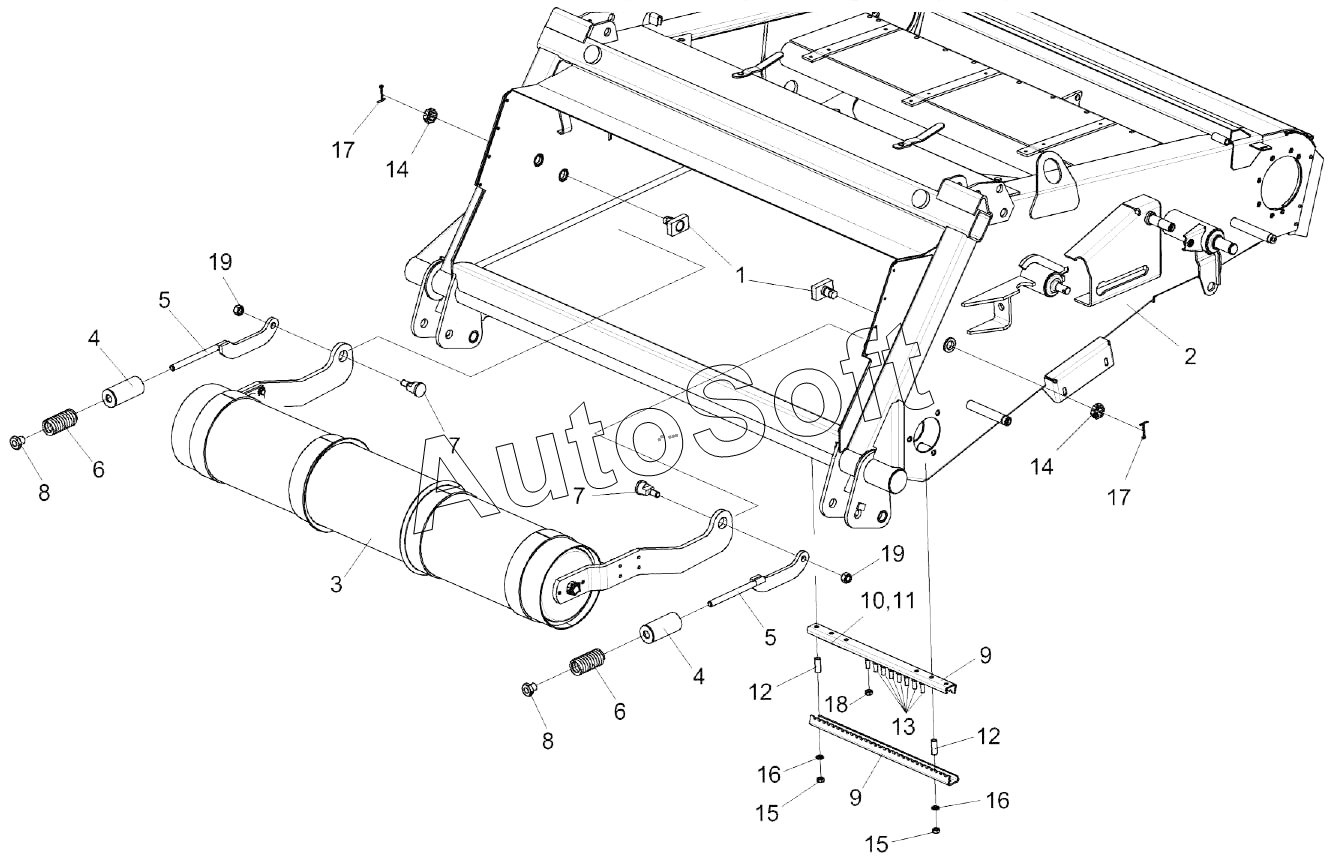

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2018). Установка вала нижнего КЗК-12-1836000
/19.gif)
9
9
19
19
18
17
17
16
16
15
15
14
14
13
12
12
11
10
8
8
7
7
6
6
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1810000Д-06 | К***6 | Камера наклонная | |
| КЗК-12-1810100 | К***0 | Установка запасных частей | |
| 1 | К***0 | Упор | |
| 2 | К***3 | Рама | |
| 3 | К***0 | Вал нижний | |
| 4 | К***А | Упор | |
| 5 | К***0 | Тяга | |
| 6 | К***А | Пружина | |
| 7 | К***5 | Ось | |
| 8 | К***6 | Гайка | |
| 9 | К***1 | Гребенка | |
| 10 | К***5 | Шплинт изогнутый | |
| 11 | К***1 | Шплинт изогнутый | |
| 12 | К***5 | Втулка | |
| 13 | Б***6 | Болт М10-6eх20-7796 | |
| 14 | Г***6 | Гайка М24х2-6g-2526 | |
| 15 | Г***5 | Гайка М8-6g-5915 | |
| 16 | Ш***1 | Шайба C.8.01-11371 | |
| 17 | Ш***7 | Шплинт 5х45-397 | |
| 18 | Г***8 | Гайка М10-8 | |
| 19 | Г***0 | Гайка М16-10 DIN 985 |
