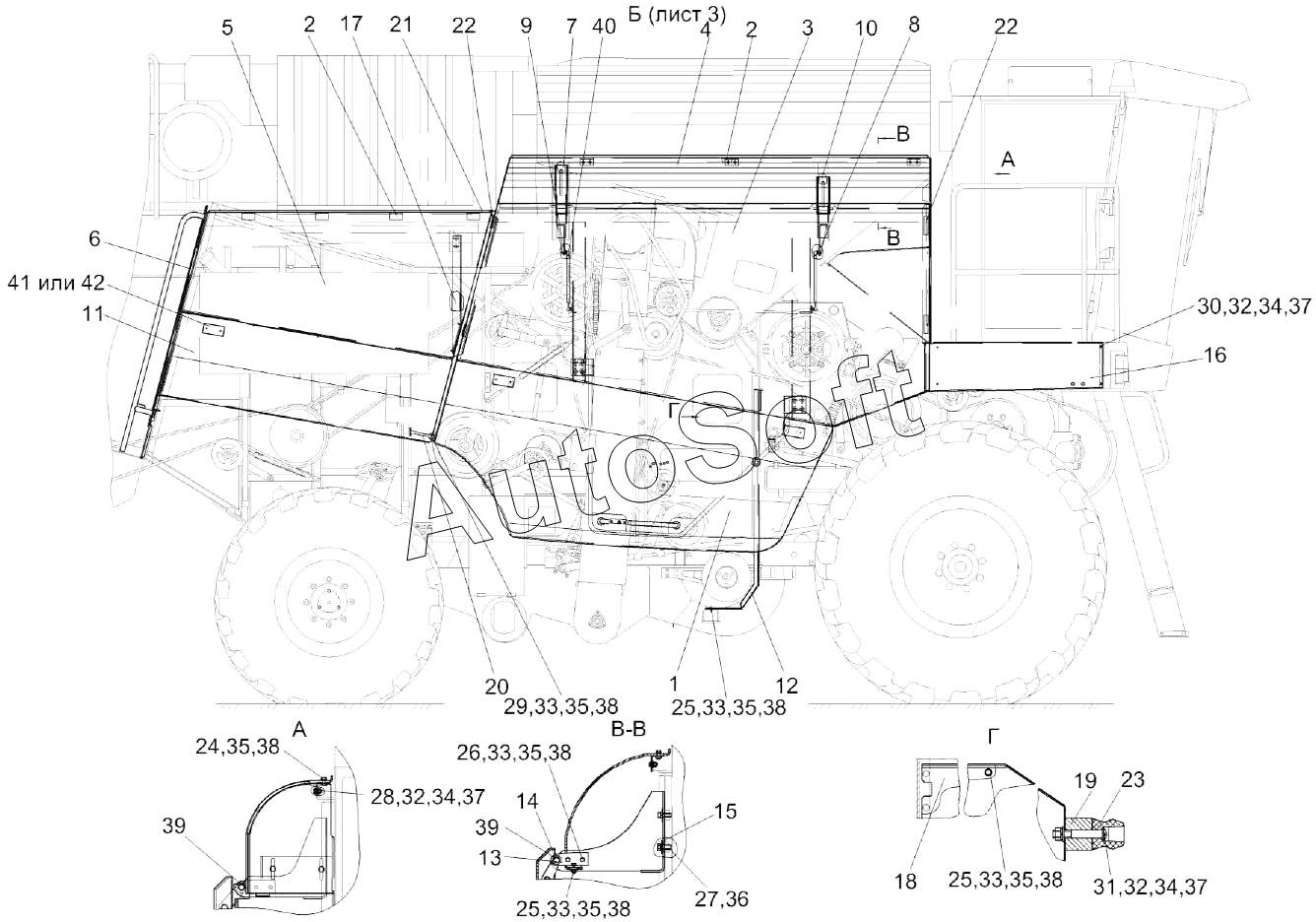

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2018). Установка капотов и ограждений КЗК-12А-10-1-0128000 (вид справа)
/208.gif)
32
32
32
22
22
23
24
25
25
25
26
27
28
29
30
31
21
33
33
33
33
33
34
34
34
35
35
35
35
35
35
36
37
37
37
38
38
38
38
38
38
39
39
40
41
42
11
1
2
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-10-1-0128000 | К***0 | Установка капотов и ограждений | |
| 1 | К***1 | Кожух боковой | |
| 2 | К***0 | Кронштейн | |
| 3 | К***1 | Панель | |
| 4 | К***0 | Кожух | |
| 5 | К***0 | Панель | |
| 6 | К***0 | Панель | |
| 7 | К***А | Кронштейн | |
| 8 | К***1 | Кронштейн | |
| 9 | К***Б | Кронштейн | |
| 10 | К***А | Кронштейн | |
| 11 | К***1 | Щиток | |
| 12 | К***8 | Щиток | |
| 13 | К***А | Кронштейн | |
| 14 | К***1 | Кронштейн | |
| 15 | К***А | Платик | |
| 16 | К***А | Панель | |
| 17 | К***8 | Упор | |
| 18 | К***6 | Кронштейн | |
| 19 | К***6 | Втулка | |
| 20 | К***2 | Раскос | |
| 21 | К***5 | Уголок | |
| 22 | А***2 | Прокладка | |
| 23 | А***8 | Фиксатор | |
| 24 | Б***6 | Болт М8-6eх20-7796 | |
| 25 | Б***6 | Болт М8-6eх25-7796 | |
| 26 | Б***6 | Болт М8-6eх30-7796 | |
| 27 | Б***6 | Болт М12-6eх30-7796 | |
| 28 | Б***8 | Болт М6-6eх20-7798 | |
| 29 | Б***2 | Болт М8-6eх30-7802 | |
| 30 | В***3 | Винт B.М6-6eх16-17473 | |
| 31 | В***3 | Винт | |
| 32 | Г***5 | Гайка М6-6g-5915 | |
| 33 | Г***5 | Гайка М8-6g-5915 | |
| 34 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 37 | Ш***8 | Шайба C 6.01-6958 | |
| 38 | Ш***8 | Шайба C 8.01-6958 | |
| 39 | Ш***1 | Шайба C.14.01-11371 | |
| 40 | 1***1 | Пружина газовая | |
| 41 | 3***1 | Световозвращатель | |
| 42 | К***А | Световозвращатель |
