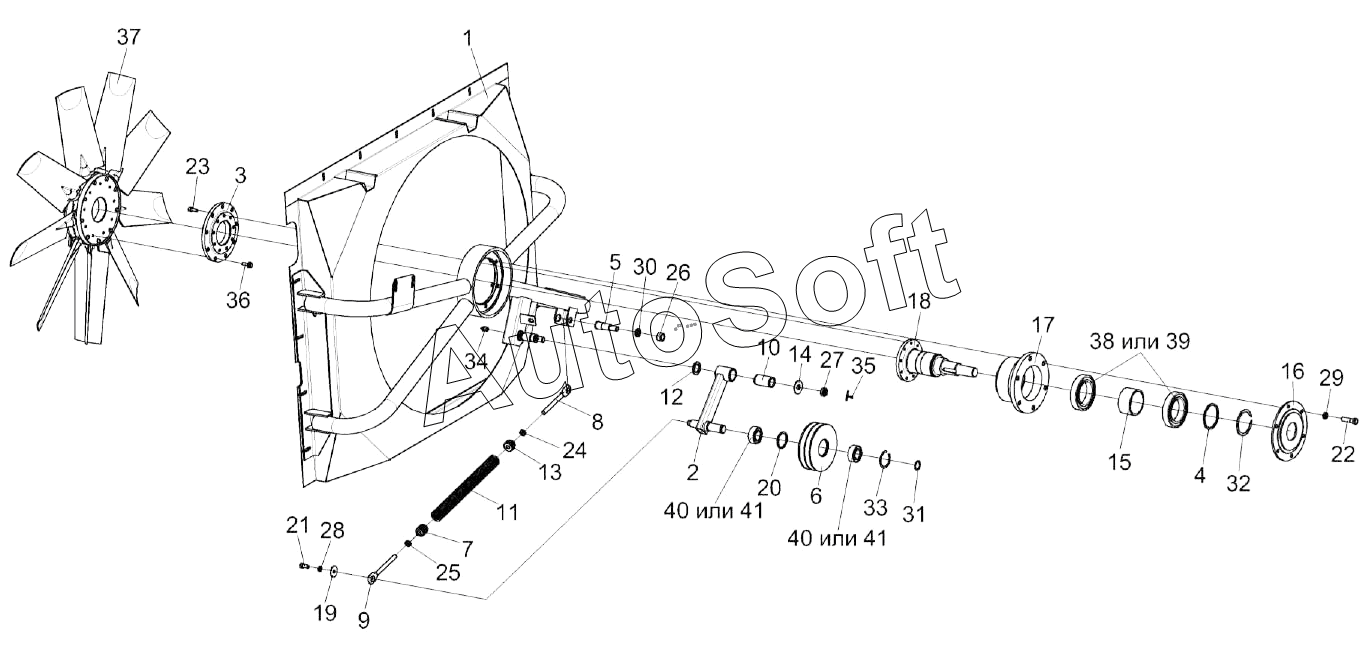

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2018). Установка вентилятора КЗК-12-5-0106200
/221.gif)
30
19
20
21
22
23
24
25
26
27
28
29
18
31
32
33
34
35
36
37
38
39
40
40
41
41
7
2
6
1
3
4
5
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-2-0106550 | К***0 | Привод вентилятора | |
| КЗК-12-5-0106200 | К***0 | Установка вентилятора | |
| 1 | К***0 | Диффузор | |
| 2 | К***0 | Рычаг | |
| 2 | К***0 | Рычаг | |
| 2 | К***0 | Рычаг | |
| 3 | К***8 | Диск | |
| 4 | К***9 | Шайба | |
| 5 | К***2 | Ось | |
| 6 | К***4 | Ролик натяжной | |
| 6 | К***0 | Ролик натяжной | |
| 7 | К***2 | Пробка | |
| 8 | К***3 | Зацеп | |
| 9 | К***1 | Зацеп | |
| 10 | К***1 | Втулка | |
| 11 | К***2 | Пружина | |
| 11 | К***А | Пружина | |
| 12 | К***8 | Шайба специальная | |
| 13 | К***7 | Пробка | |
| 14 | К***2 | Шайба | |
| 15 | У***1 | Втулка | |
| 16 | У***5 | Крышка | |
| 17 | У***1 | Корпус | |
| 18 | У***8 | Вал | |
| 19 | 3***9 | Шайба | |
| 20 | 6***0 | Кольцо распорное | |
| 21 | Б***6 | Болт М8-6eх16-7796 | |
| 22 | Б***6 | Болт М10-6eх35-7796 | |
| 23 | В***8 | Винт М8-6eх20-11738 | |
| 24 | Г***6 | Гайка М12-6g-2526 | |
| 25 | Г***6 | Гайка М12-LH-6g-2526 | |
| 26 | Г***5 | Гайка М16-6g-5915 | |
| 27 | Г***5 | Гайка М16-6g-5935 | |
| 28 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 31 | В***0 | Кольцо В25-13940 | |
| 32 | В***0 | Кольцо В70-13940 | |
| 33 | В***1 | Кольцо | |
| 34 | М***3 | Масленка 1.2-19853 | |
| 35 | Ш***7 | Шплинт 4х32-397 | |
| 36 | Б***G | Болт | |
| 37 | C***2 | Вентилятор | |
| 38 | 6***3 | Подшипник 6014-2RS1/C3 | |
| 39 | 6***3 | Подшипник | |
| 40 | 6***1 | Подшипник | |
| 41 | 6***S | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
