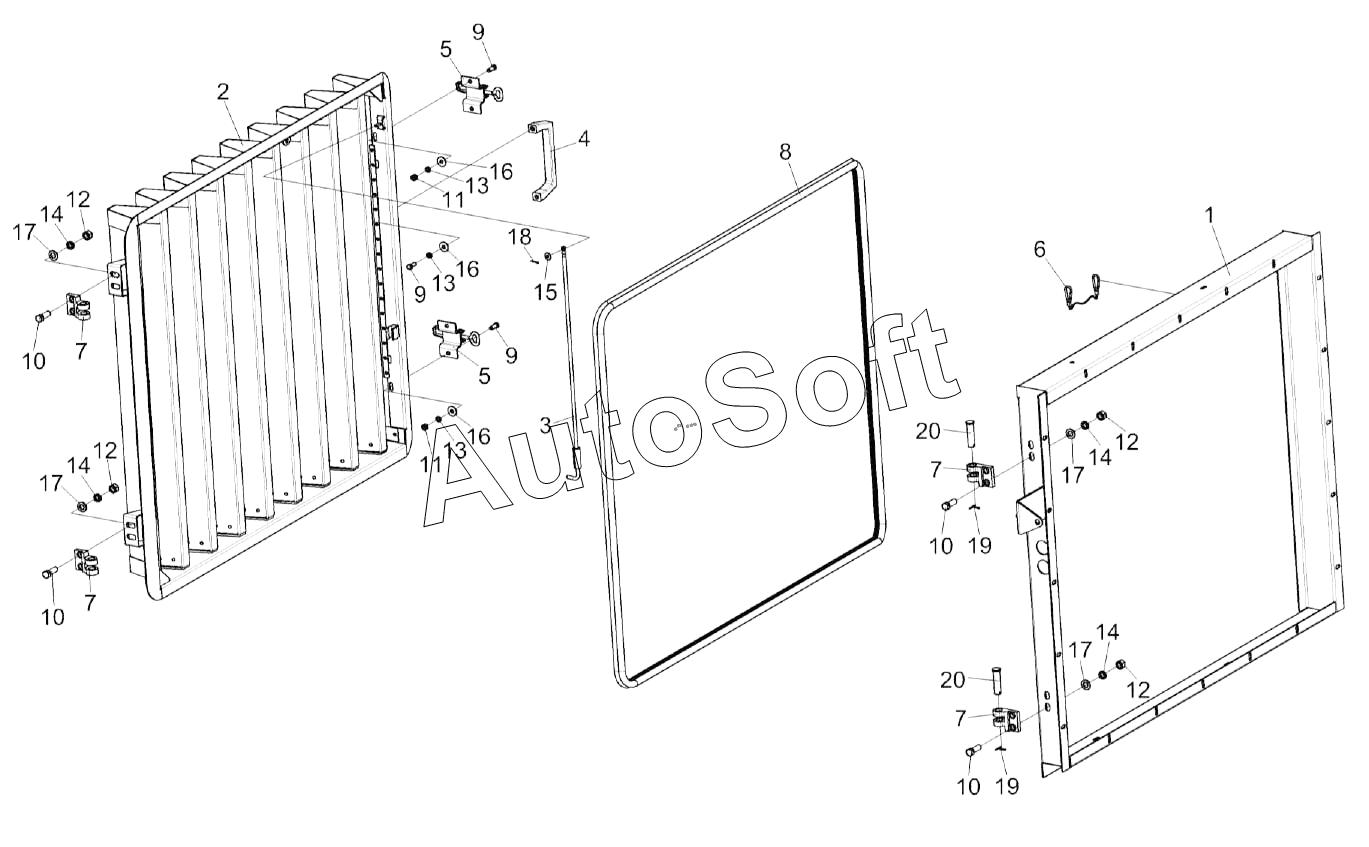

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2018). Экран КЗК-12-5-0106500
/222.gif)
1
2
3
4
5
5
6
7
7
7
7
8
9
9
9
10
10
10
10
11
11
12
12
12
12
13
13
13
14
14
14
14
15
16
16
16
17
17
17
17
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-5-0106500 | К***0 | Экран | |
| 1 | К***0 | Корпус | |
| 2 | К***0 | Сетка | |
| 3 | К***0 | Фиксатор | |
| 4 | К***0 | Ручка | |
| 5 | К***0 | Кронштейн | |
| 6 | У***0 | Тросик | |
| 7 | К***3 | Петля | |
| 8 | К***5 | Уплотнитель | |
| 9 | Б***6 | Болт М8-6eх20-7796 | |
| 10 | Б***6 | Болт М12-6eх35-7796 | |
| 11 | Г***5 | Гайка М8-6g-5915 | |
| 12 | Г***5 | Гайка М12-6g-5915 | |
| 13 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 14 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 15 | Ш***8 | Шайба C 6.01-6958 | |
| 16 | Ш***8 | Шайба C 8.01-6958 | |
| 17 | Ш***1 | Шайба C.12.01-11371 | |
| 18 | Ш***7 | Шплинт 2х12-397 | |
| 19 | Ш***7 | Шплинт 4х22-397 | |
| 20 | О***0 | Ось 6-16 b12х60-9650 |
