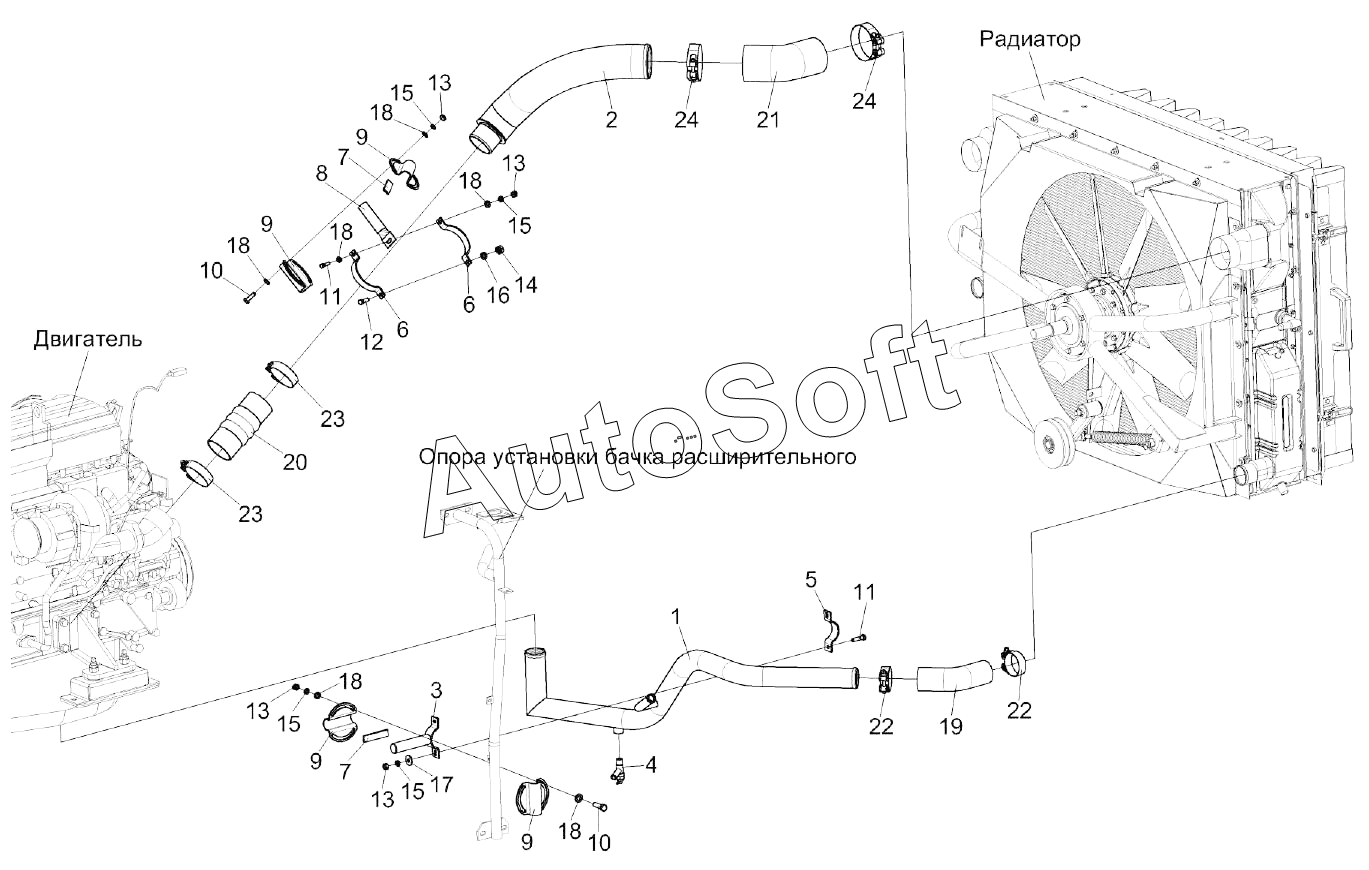

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2018). Установка труб КЗК-12А-10-1-0106100 (лист 2)
/225.gif)
12
24
24
23
23
22
22
21
20
19
18
18
18
18
18
18
17
16
15
15
15
15
14
13
13
13
13
11
11
10
10
9
9
9
9
8
7
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-10-1-0106100 | К***0 | Установка труб | |
| 1 | К***0 | Труба | |
| 2 | К***0 | Труба | |
| 3 | К***0 | Кронштейн | |
| 4 | У***0 | Кран сливной | |
| 5 | К***1 | Хомут | |
| 6 | К***2 | Хомут | |
| 7 | К***6 | Прокладка | |
| 8 | К***1 | Труба | |
| 9 | У***1 | Кронштейн | |
| 10 | Б***6 | Болт М8-6eх25-7796 | |
| 11 | Б***6 | Болт М8-6eх30-7796 | |
| 12 | Б***6 | Болт М10-6eх30-7796 | |
| 13 | Г***5 | Гайка М8-6g-5915 | |
| 14 | Г***5 | Гайка М10-6g-5915 | |
| 15 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 16 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 17 | Ш***8 | Шайба C 8.01-6958 | |
| 18 | Ш***1 | Шайба C.8.01-11371 | |
| 19 | П***к | Патрубок | |
| 20 | П***к | Патрубок | |
| 21 | П***к | Патрубок | |
| 22 | G***2 | Хомут без компенсатора GBS M66/20 W2 | |
| 23 | G***2 | Хомут без компенсатора GBS M 88/25 W2 | |
| 24 | G***2 | Хомут без компенсатора GBS M108/25 W2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
