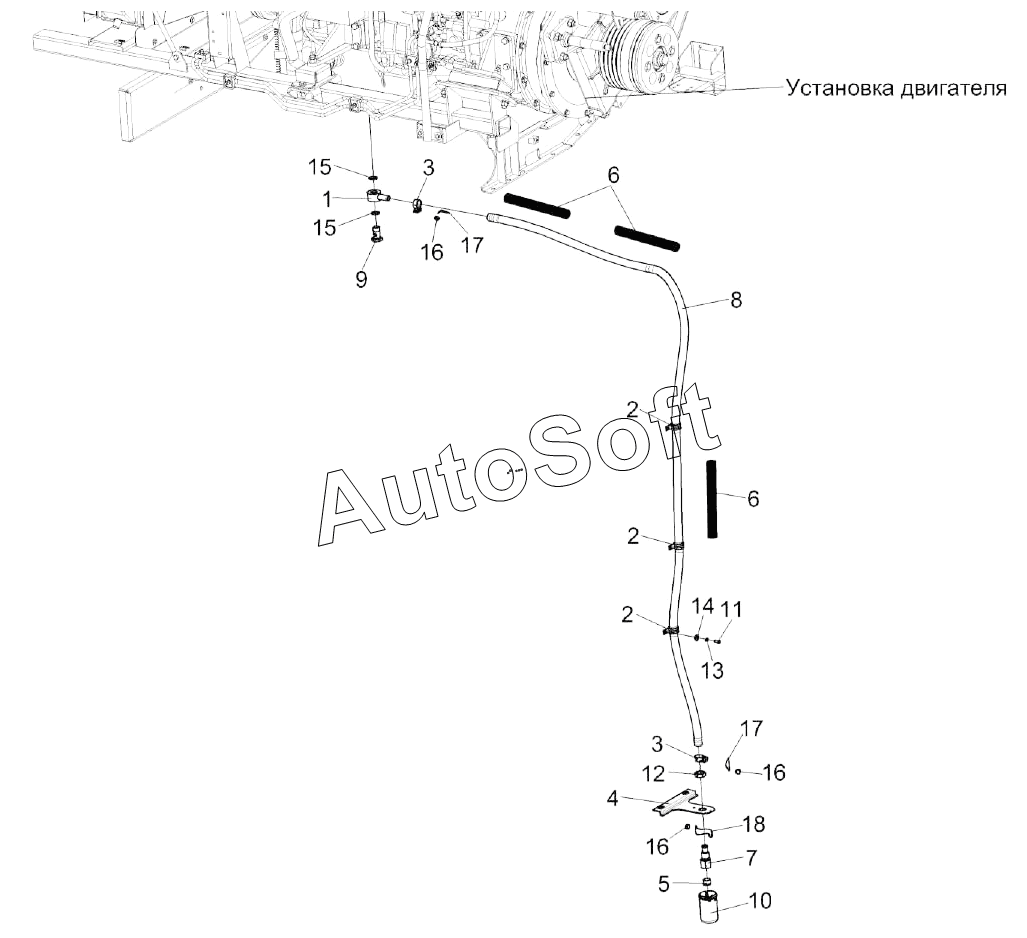

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2018). Установка сливных рукавов КЗК-12А-10-1-0106490
/227.gif)
1
2
2
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
15
16
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-10-1-0106490 | К***0 | Установка сливных рукавов | |
| 1 | К***0 | Угольник поворотный | |
| 2 | К***4 | Хомут | |
| 3 | У***0 | Хомут стяжной | |
| 4 | К***1 | Кронштейн | |
| 5 | К***2 | Пробка | |
| 6 | К***5 | Оплетка | |
| 7 | К***8 | Штуцер | |
| 8 | Р***3 | Рукав | |
| 9 | У***1 | Штуцер | |
| 10 | У***1 | Крышка | |
| 11 | В***3 | Винт B.М5-6eх12-17473 | |
| 12 | Г***6 | Гайка М27х2-6g-2526 | |
| 13 | Ш***2 | Шайба 5Т.65Г-6402 | |
| 14 | Ш***8 | Шайба C 5.01-6958 | |
| 15 | 2***8 | Прокладка | |
| 16 | П***7 | Пломба 16,5/7 | |
| 17 | П***2 | Проволока | |
| 18 | П***2 | Проволока |
