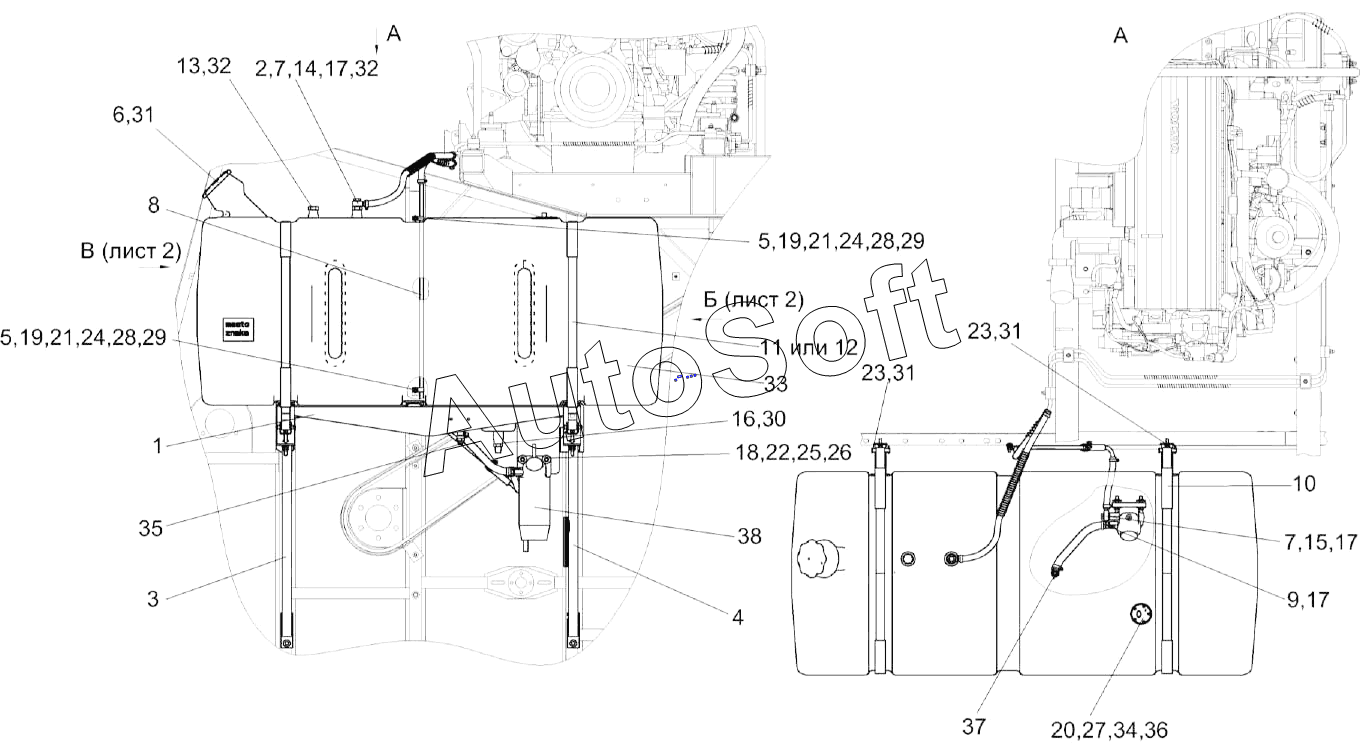

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2018). Установка топливного оборудования КЗК-12А-10-1-0126600 (лист 1)
/232.gif)
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
19
20
21
21
22
23
23
24
24
25
26
27
28
28
29
29
30
31
31
31
32
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-10-1-0126600 | К***0 | Установка топливного оборудования | |
| 1 | К***0 | Опора | |
| 2 | К***0 | Трубка | |
| 3 | К***0 | Раскос | |
| 4 | К***0 | Раскос | |
| 5 | К***5 | Хомут | |
| 6 | К***0 | Крышка | |
| 7 | У***0 | Штуцер | |
| 8 | К***3 | Топливопровод заборный | |
| 9 | К***3 | Штуцер | |
| 10 | К***2 | Уплотнитель | |
| 11 | К***4 | Хомут | |
| 12 | К***1 | Хомут | |
| 13 | К***8 | Заглушка | |
| 14 | К***А | Болт специальный | |
| 15 | К***5 | Болт специальный | |
| 16 | М***2 | Штуцер | |
| 17 | У***1 | Шайба | |
| 18 | Б***6 | Болт М10-6eх40-7796 | |
| 19 | Б***2 | Болт М8-6eх25-7802 | |
| 20 | В***3 | Винт B.М5-6eх14-17473 | |
| 21 | Г***5 | Гайка М8-6g-5915 | |
| 22 | Г***5 | Гайка М10-6g-5915 | |
| 23 | О***0 | Ось 6-12 b12х60-9650 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 26 | Ш***8 | Шайба C 10.01-6958 | |
| 27 | Ш***1 | Шайба C.5.01-11371 | |
| 28 | Ш***1 | Шайба C.8.01-11371 | |
| 29 | Ш***1 | Шайба C.10.01-11371 | |
| 30 | Ш***2 | Шарик 14,288-60-3722 | |
| 31 | Ш***7 | Шплинт 3,2х18-397 | |
| 32 | П***8 | Прокладка 24 АД0-23358 | |
| 33 | К***1 | Бак топливный | |
| 34 | Д***М | Датчик | |
| 35 | В***О | Кран ВС11-О | |
| 36 | 2***6 | Прокладка | |
| 37 | S***2 | Хомут червячный | |
| 38 | R***3 | Фильтр предварительной очистки топлива |
