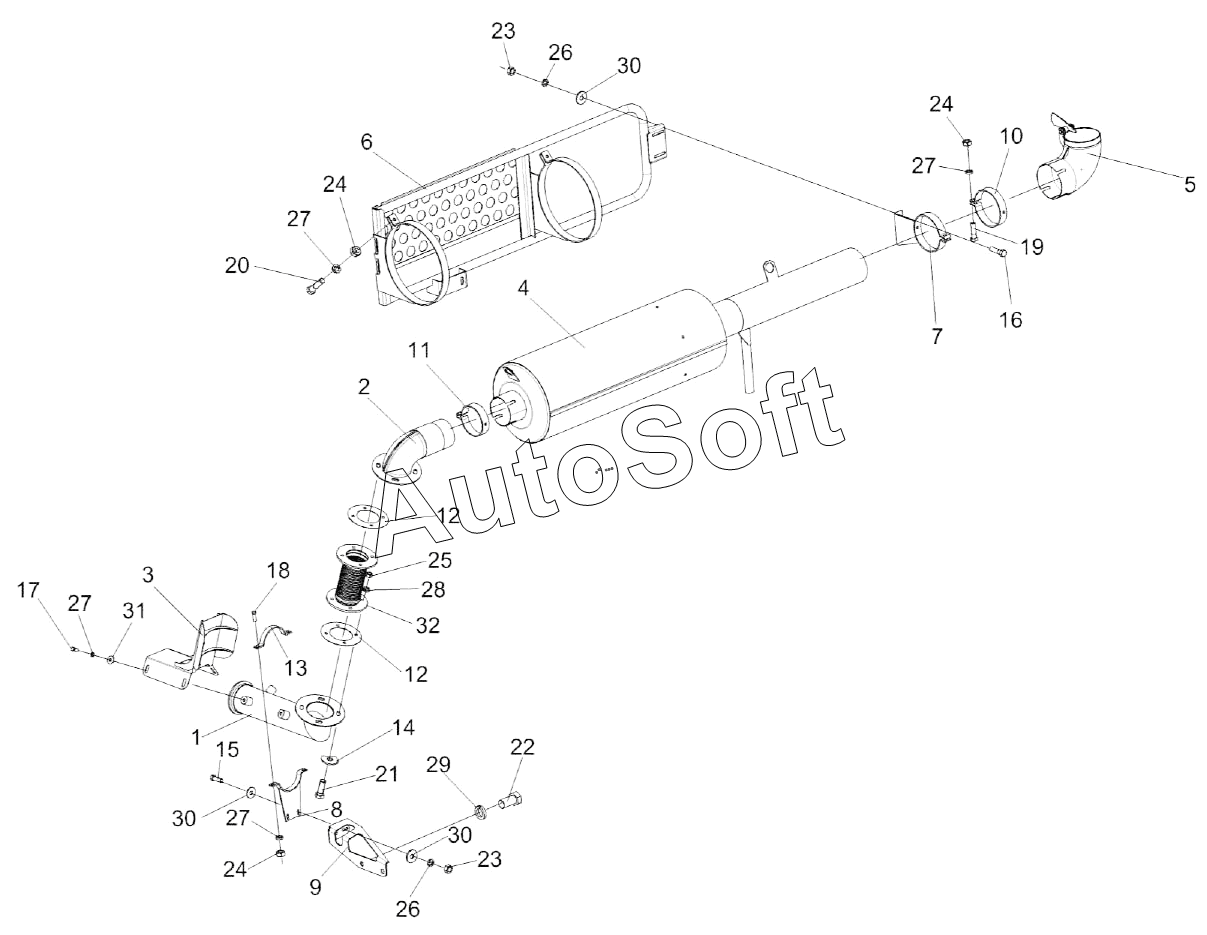

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2018). Установка глушителя КЗК-12А-10-1-0106060
/234.gif)
23
23
31
30
30
30
29
28
27
27
27
27
26
25
25
24
24
24
32
22
21
20
19
18
17
16
8
1
2
3
4
5
6
7
9
10
11
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-5-0106900 | К***0 | Установка сильфона | |
| КЗК-12А-10-1-0106060 | К***0 | Установка глушителя | |
| 1 | К***0 | Труба выпускная | |
| 2 | К***0 | Патрубок | |
| 3 | К***0 | Экран | |
| 4 | К***0 | Глушитель | |
| 5 | К***0 | Труба | |
| 6 | К***0 | Ограждение | |
| 7 | К***0 | Хомут | |
| 8 | К***0 | Хомут | |
| 9 | К***9 | Кронштейн | |
| 10 | К***7 | Хомут | |
| 11 | К***1 | Хомут | |
| 12 | К***7 | Прокладка | |
| 13 | К***3 | Хомут | |
| 14 | У***7 | Шайба | |
| 15 | Б***6 | Болт М8-6eх25-7796 | |
| 16 | Б***6 | Болт М8-6ех30-7796 | |
| 17 | Б***6 | Болт М10-6ех20-7796 | |
| 18 | Б***6 | Болт М10-6ех30-7796 | |
| 19 | Б***6 | Болт М10-6ех35-7796 | |
| 20 | Б***6 | Болт М10-6ех40-7796 | |
| 21 | Б***6 | Болт М12-6ех35-7796 | |
| 22 | Б***6 | Болт М16-6ех30-7796 | |
| 23 | Г***5 | Гайка М8-6G-5915 | |
| 24 | Г***5 | Гайка М10-6G-5915 | |
| 25 | Г***5 | Гайка М12-6G-5915 | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 12.65Г-6402 | |
| 29 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 30 | Ш***8 | Шайба С8.01-6958 | |
| 31 | Ш***8 | Шайба С10.01-6958 | |
| 32 | S***0 | Сильфон |
