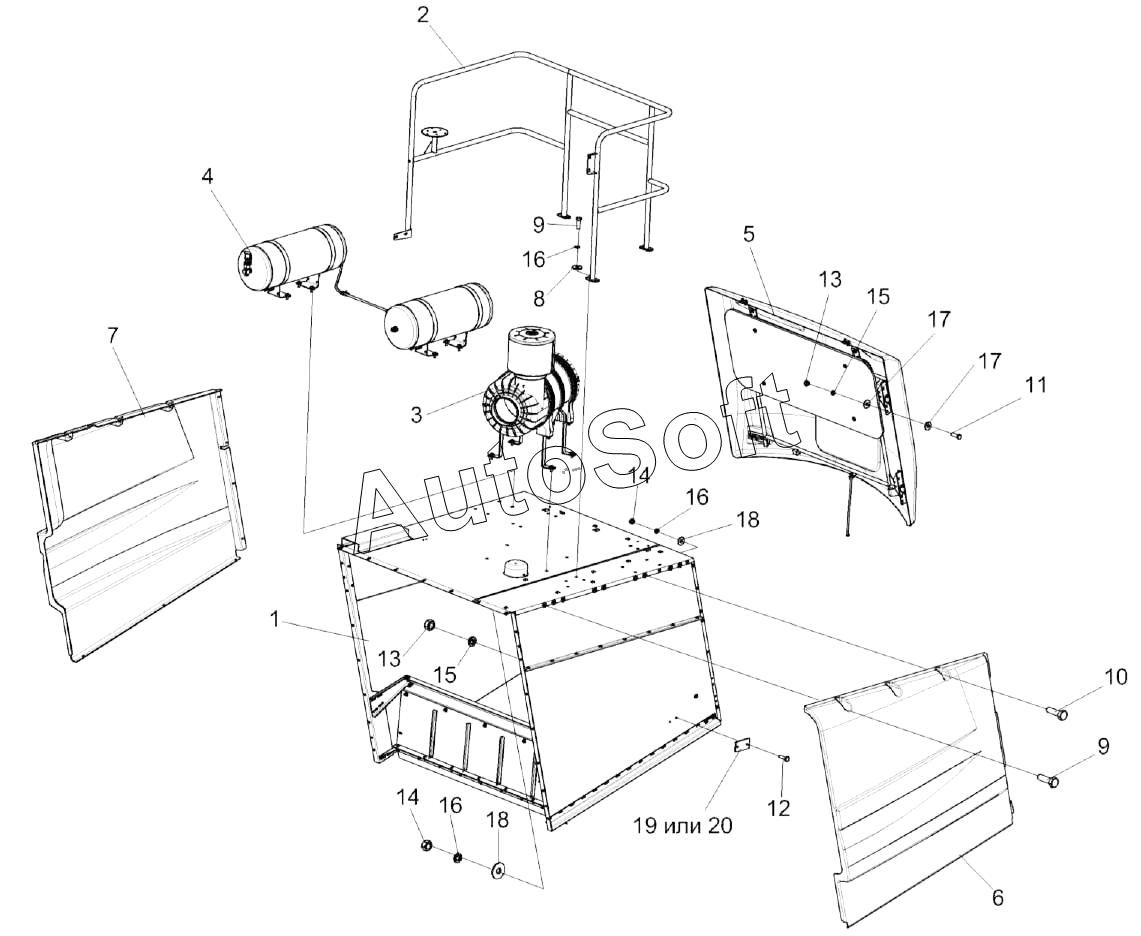

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2018). Установка капота КЗК-12А-10-1-0228310
/239.gif)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
14
15
15
16
16
16
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-10-1-0228310 | К***0 | Установка капота | |
| 1 | К***0 | Капот | |
| 2 | К***0 | Поручень | |
| 3 | К***0 | Установка фильтра воздушного | |
| 4 | К***0 | Установка ресиверов | |
| 5 | К***А | Капот | |
| 6 | К***2 | Панель левая | |
| 7 | К***3 | Панель правая | |
| 8 | К***1 | Шайба | |
| 9 | Б***6 | Болт М10-6eх25-7796 | |
| 10 | Б***6 | Болт М10-6eх30-7796 | |
| 11 | Б***8 | Болт М6-6eх20-7798 | |
| 12 | В***3 | Винт B.М6-6eх16-17473 | |
| 13 | Г***5 | Гайка М6-6g-5915 | |
| 14 | Г***5 | Гайка М10-6g-5915 | |
| 15 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 16 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 17 | Ш***8 | Шайба C 6.01-6958 | |
| 18 | Ш***8 | Шайба C 10.01-6958 | |
| 19 | 3***1 | Световозвращатель | |
| 20 | К***А | Световозвращатель |
