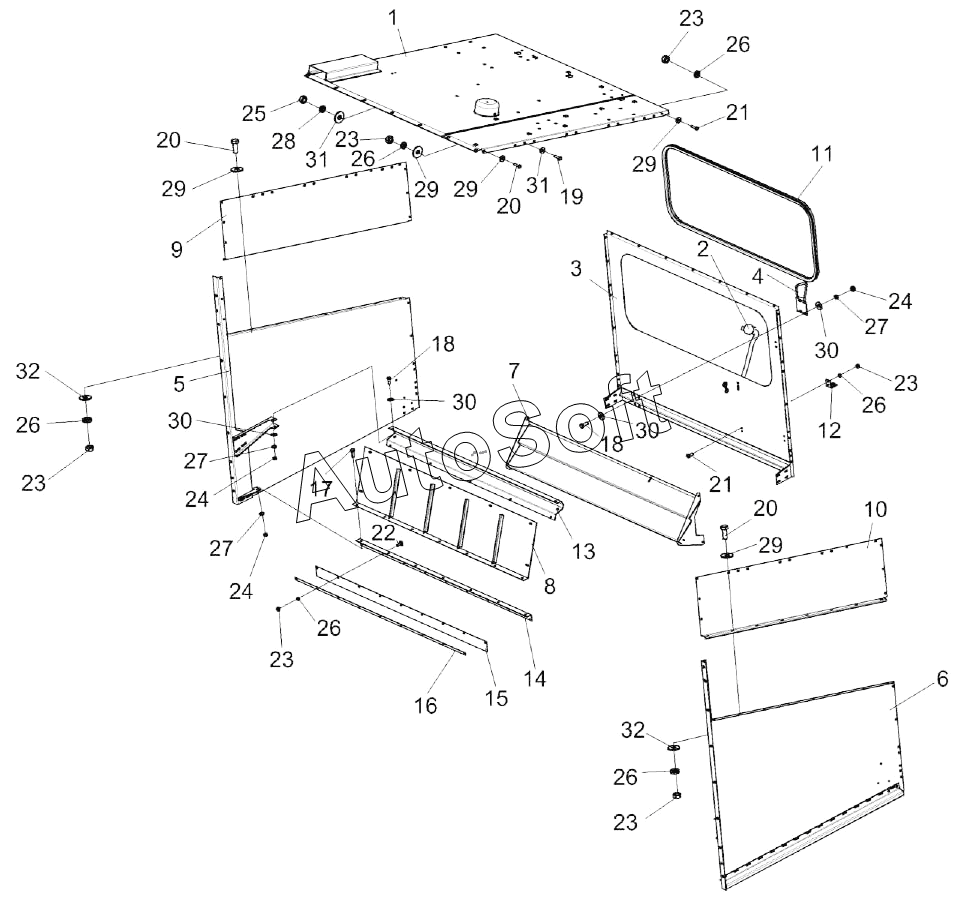

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2018). Капот КЗК-12А-10-1-0228300
/241.gif)
25
17
18
18
19
20
20
20
21
21
22
23
23
23
23
23
23
24
24
24
16
26
26
26
26
26
26
27
27
27
28
29
29
29
29
29
30
30
30
30
31
31
32
32
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-10-1-0228300 | К***0 | Капот | |
| 1 | К***0 | Крыша | |
| 2 | К***0 | Фал | |
| 3 | К***Б | Стенка задняя | |
| 4 | К***0 | Кронштейн | |
| 5 | К***А | Боковина | |
| 6 | К***1 | Боковина | |
| 7 | К***А | Опора | |
| 8 | К***0 | Стенка | |
| 9 | К***6 | Надстройка | |
| 10 | К***1 | Надстройка | |
| 11 | К***6 | Уплотнение | |
| 12 | К***3 | Кронштейн | |
| 13 | К***8 | Балка | |
| 14 | К***А | Уголок | |
| 15 | К***5 | Уплотнение | |
| 16 | К***5 | Планка | |
| 17 | Б***6 | Болт М8-6eх20-7796 | |
| 18 | Б***6 | Болт М8-6eх25-7796 | |
| 19 | Б***6 | Болт М10-6eх25-7796 | |
| 20 | Б***8 | Болт М6-6eх14-7798 | |
| 21 | Б***8 | Болт М6-6eх16-7798 | |
| 22 | Б***2 | Болт М6-6eх16-7802 | |
| 23 | Г***5 | Гайка М6-6g-5915 | |
| 24 | Г***5 | Гайка М8-6g-5915 | |
| 25 | Г***5 | Гайка М10-6g-5915 | |
| 26 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 29 | Ш***8 | Шайба C 6.01-6958 | |
| 30 | Ш***8 | Шайба C 8.01-6958 | |
| 31 | Ш***8 | Шайба C 10.01-6958 | |
| 32 | Ш***1 | Шайба C.6.01-11371 |
