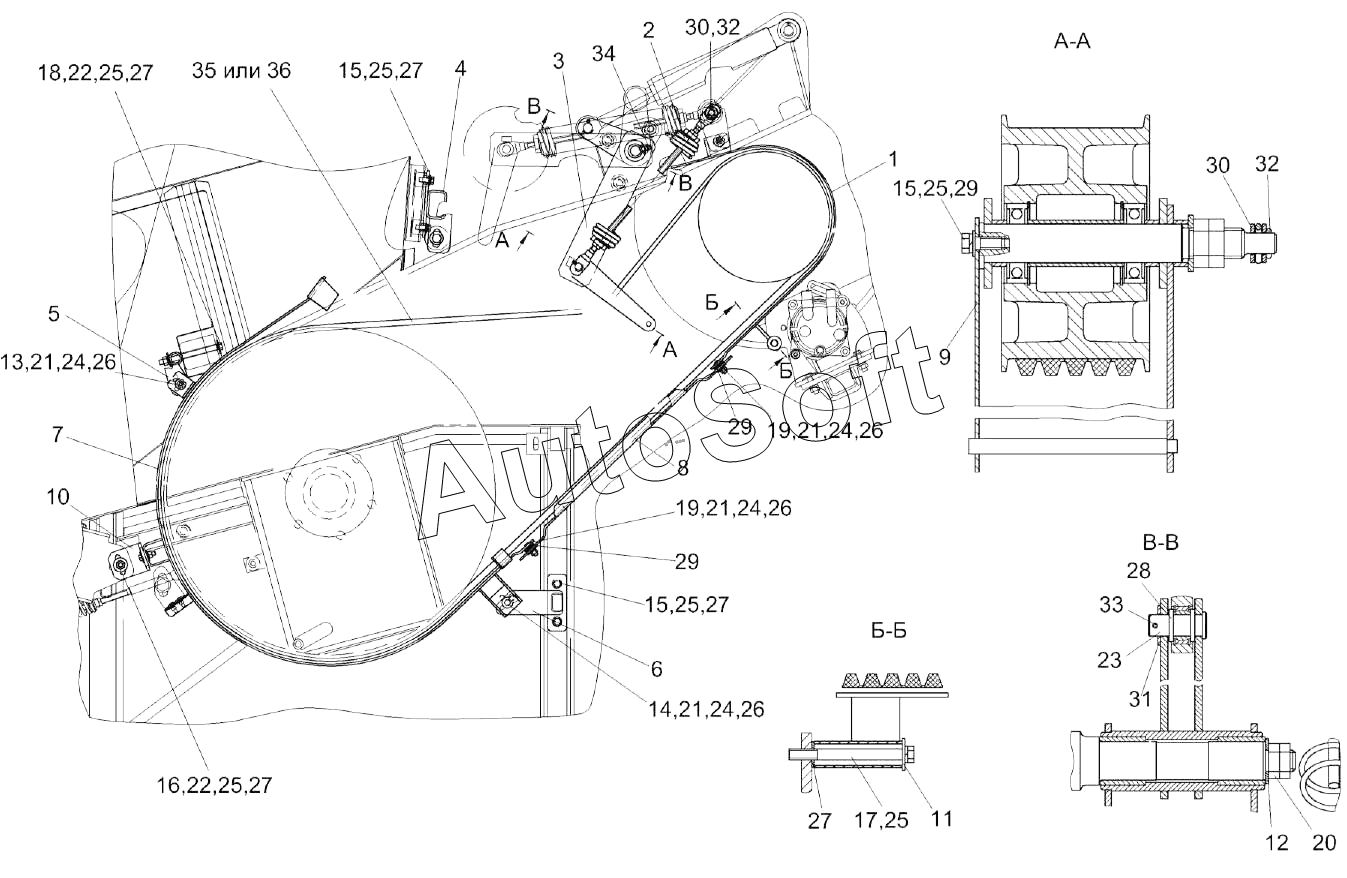

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2018). Привод главного контрпривода КЗК-12-10-0220000
/244.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
19
20
21
21
21
21
22
22
23
24
24
24
24
25
25
25
25
25
25
26
26
26
26
27
27
27
27
27
28
29
29
29
30
30
31
32
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-10-0220000 | К***0 | Привод главного контрпривода | |
| 1 | К***0 | Щиток | |
| 2 | К***0 | Пружина | |
| 3 | К***0 | Рычаг | |
| 4 | К***0 | Ограничитель | |
| 5 | К***0 | Кронштейн | |
| 6 | К***1 | Опора | |
| 7 | К***А | Щиток | |
| 8 | К***6 | Щиток | |
| 9 | К***3 | Серьга | |
| 10 | К***4 | Уголок | |
| 11 | К***7 | Шайба | |
| 12 | К***1 | Шайба | |
| 13 | Б***6 | Болт М8-6eх30-7796 | |
| 14 | Б***6 | Болт М8-6eх35-7796 | |
| 15 | Б***6 | Болт М10-6eх25-7796 | |
| 16 | Б***6 | Болт М10-6eх30-7796 | |
| 17 | Б***6 | Болт | |
| 18 | Б***6 | Болт М10-6eх170-7796 | |
| 19 | Б***2 | Болт М8-6eх30-7802 | |
| 20 | Г***6 | Гайка М20-6g-2526 | |
| 21 | Г***5 | Гайка М8-6g-5915 | |
| 22 | Г***5 | Гайка М10-6g-5915 | |
| 23 | О***0 | Ось 6-20 b12х55-9650 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 26 | Ш***8 | Шайба С.8.01-6958 | |
| 27 | Ш***8 | Шайба С.10.01-6958 | |
| 28 | Ш***9 | Шайба 20.01-9649 | |
| 29 | Ш***1 | Шайба С.10.01-11371 | |
| 30 | Ш***1 | Шайба С.16.01-11371 | |
| 31 | Ш***1 | Шайба С.20.01-11371 | |
| 32 | Ш***7 | Шплинт 4х25-397 | |
| 33 | Ш***7 | Шплинт 5х32-397 | |
| 34 | М***3 | Масленка 1.2-19853 | |
| 35 | 5***a | Ремень | |
| 36 | 5***A | Ремень |
