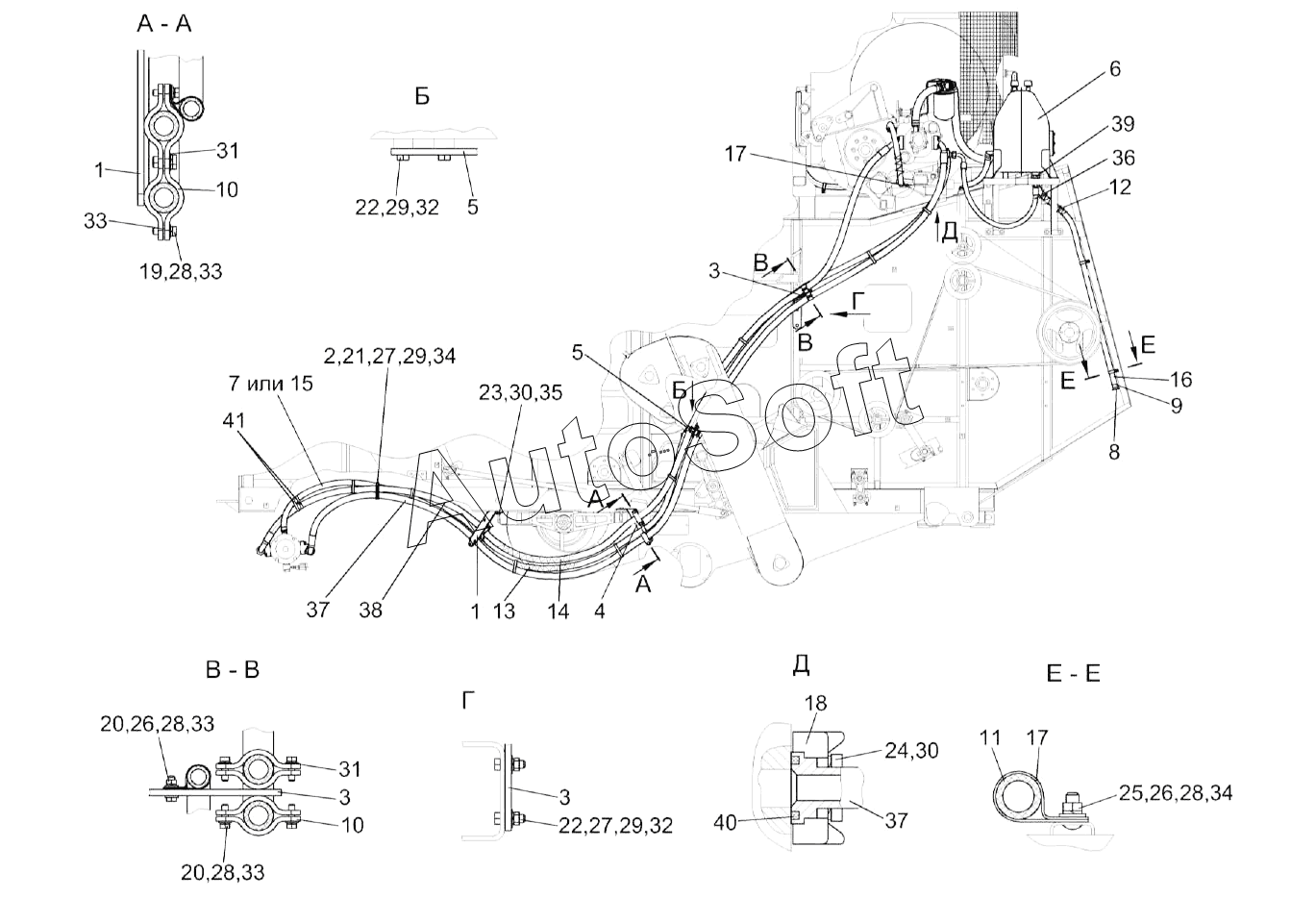

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2018). Гидросистема привода ходовой части КЗК-12-0601000Б-01 (лист 1)
/257.gif)
32
32
22
22
23
24
25
26
26
27
27
28
28
28
28
29
29
29
30
30
31
31
21
33
33
33
33
34
34
35
36
37
37
38
39
40
41
11
1
1
2
3
3
3
4
5
5
6
7
8
9
10
10
12
13
14
15
16
17
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0601000Б-01 | К***1 | Гидросистема привода ходовой части | |
| 1 | К***0 | Кронштейн | |
| 2 | К***1 | Хомут | |
| 3 | К***0 | Кронштейн | |
| 4 | К***0 | Кронштейн | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Бак масляный | |
| 7 | К***2 | Рукав сборный | |
| 8 | У***0 | Пробка | |
| 9 | У***0 | Хомут стяжной | |
| 10 | К***8 | Прижим | |
| 11 | К***6 | Шайба сферическая | |
| 12 | О***4 | Оплетка | |
| 13 | О***6 | Оплетка 20x16x20 | |
| 14 | О***6 | Оплетка | |
| 15 | Р***6 | Рукав 20х29-1,6-10362 | |
| 16 | Р***3 | Рукав 20х29-1,6-10362 | |
| 17 | У***2 | Прижим | |
| 18 | У***4 | Полуфланец | |
| 19 | Б***6 | Болт М8-6eх20-7796 | |
| 20 | Б***6 | Болт М8-6eх25-7796 | |
| 21 | Б***6 | Болт М10-6eх20-7796 | |
| 22 | Б***6 | Болт М10-6eх30-7796 | |
| 23 | Б***6 | Болт М12-6eх30-7796 | |
| 24 | Б***6 | Болт М12-6eх45-7796 | |
| 25 | Б***2 | Болт М8-6eх20-7802 | |
| 26 | Г***5 | Гайка М8-6g-5915 | |
| 27 | Г***5 | Гайка М10-6g-5915 | |
| 28 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 31 | Ш***8 | Шайба C 8.01-6958 | |
| 32 | Ш***8 | Шайба C 10.01-6958 | |
| 33 | Ш***1 | Шайба C.8.01-11371 | |
| 34 | Ш***1 | Шайба C.10.01-11371 | |
| 35 | Ш***1 | Шайба C.12.01-11371 | |
| 36 | Р***0 | Рукав высокого давления | |
| 37 | Р***0 | Рукав высокого давления | |
| 38 | Р***0 | Рукав высокого давления | |
| 39 | 2***0 | Гидроклапан обратный | |
| 40 | Г***3 | Кольцо уплотнительное | |
| 41 | 2***2 | Лента стяжная |
