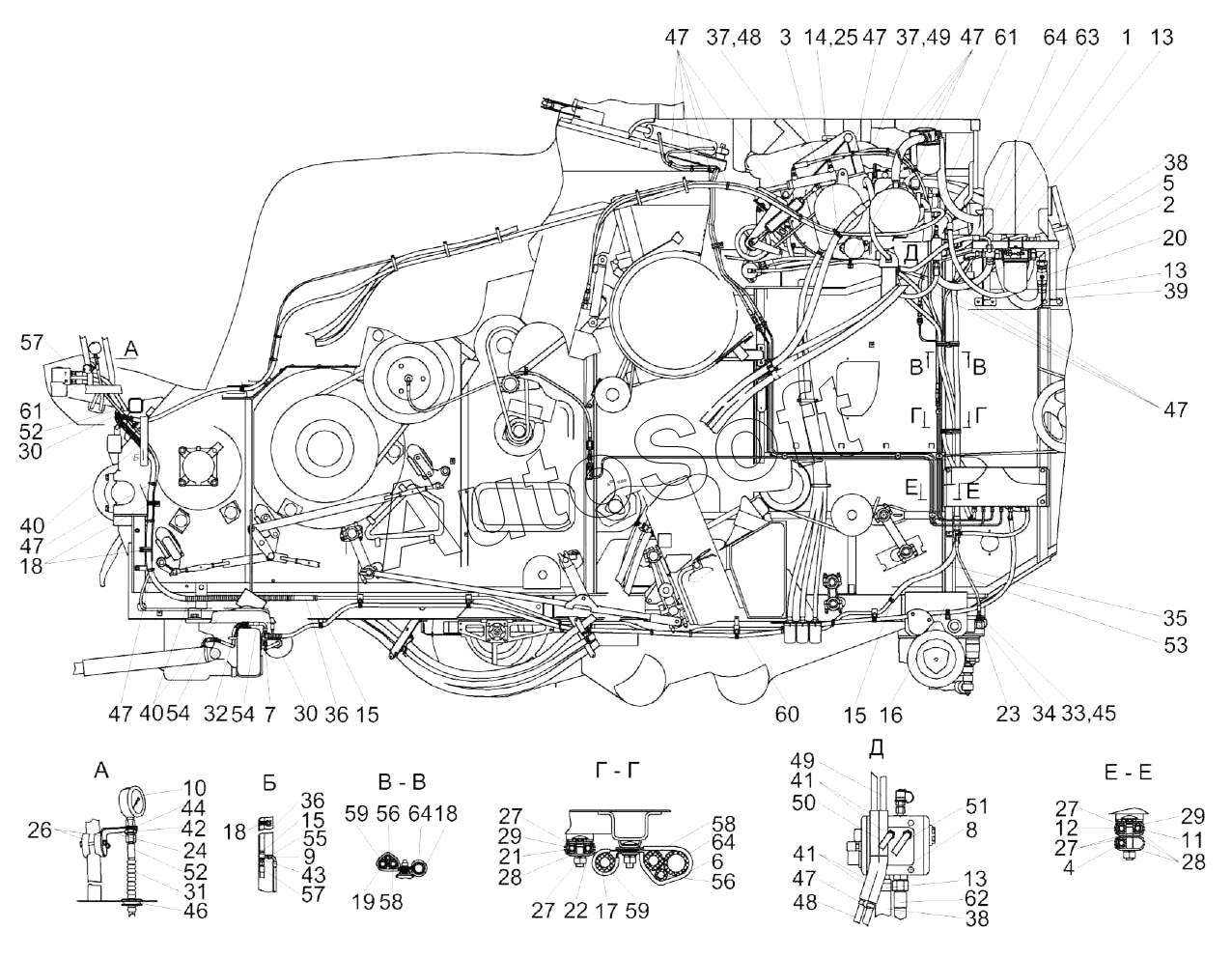

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2018). Гидросистема рабочих органов и рулевого управления КЗК-12А-1-0602000А (лист 3)
/264.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
15
15
16
17
18
18
18
19
20
21
22
23
24
25
26
27
27
27
27
28
28
29
29
30
30
31
32
33
34
35
36
36
37
37
38
38
39
40
40
41
41
42
43
44
45
46
47
47
47
47
47
47
47
48
48
49
49
50
51
52
52
53
54
54
55
56
56
57
57
58
58
59
59
60
61
61
62
63
64
64
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-1-0602000А | К***А | Гидросистема рабочих органов и рулевого управления | |
| 1 | К***0 | Крестовина | |
| 2 | К***0 | Угольник | |
| 3 | К***0 | Гидроцилиндр | |
| 4 | К***0 | Трубопровод | |
| 5 | К***0 | Фильтр сливной | |
| 6 | К***0 | Хомут | |
| 7 | К***0 | Коллектор | |
| 8 | К***0 | Гидроблок односекционный | |
| 9 | К***0 | Тройник | |
| 10 | К***0 | Манометр | |
| 11 | К***0 | Трубопровод | |
| 12 | К***1 | Трубопровод | |
| 13 | А***0 | Хомут стяжной | |
| 14 | А***0 | Хомут стяжной | |
| 15 | А***0 | Хомут стяжной | |
| 16 | К***2 | Хомут | |
| 17 | К***3 | Хомут | |
| 18 | К***4 | Хомут | |
| 19 | К***8 | Хомут | |
| 20 | К***0 | Кран | |
| 21 | К***0 | Трубопровод | |
| 22 | К***0 | Трубопровод | |
| 23 | М***1 | Полумуфта внутренняя | |
| 24 | К***1 | Кронштейн | |
| 25 | К***9 | Уплотнитель ПР-067 | |
| 26 | К***А | Прижим | |
| 27 | К***9 | Прокладка | |
| 28 | К***1 | Прижим | |
| 29 | К***1 | Прижим | |
| 30 | О***2 | Оплетка | |
| 31 | О***6 | Оплетка 20x16x20 | |
| 32 | О***0 | Лента спиральная | |
| 33 | П***А | Штуцер | |
| 34 | П***5 | Гайка специальная | |
| 35 | Р***3 | Рукав 18х27-1,6-10362 | |
| 36 | Р***9 | Рукав 18х27-1,6-10362 | |
| 37 | Р***8 | Рукав20х29-1,6 - 10362 | |
| 38 | Р***8 | Рукав Б-1-25-5398 | |
| 39 | Р***4 | Рукав всасывающий 17G-20 | |
| 40 | У***7 | Оплетка | |
| 41 | У***7 | Рукав | |
| 42 | Г***6 | Гайка М16х1,5-6g-2526 | |
| 43 | Г***6 | Гайка М20х1,5-6g-2526 | |
| 44 | Ш***1 | Шайба C.16.01-11371 | |
| 45 | 0***3 | Кольцо 019-022-19-2-2-18829/9833 | |
| 46 | 5***0 | Втулка | |
| 47 | Л***а | Лента стяжная зубчатая | |
| 48 | Р***0 | Рукав высокого давления | |
| 49 | Р***0 | Рукав высокого давления | |
| 50 | Р***0 | Рукав высокого давления | |
| 51 | Р***0 | Рукав высокого давления | |
| 52 | Р***0 | Рукав высокого давления | |
| 53 | Р***0 | Рукав высокого давления | |
| 54 | Р***0 | Рукав высокого давления | |
| 55 | Р***0 | Рукав высокого давления | |
| 56 | Р***0 | Рукав высокого давления | |
| 57 | Р***0 | Рукав | |
| 58 | Р***0 | Рукав высокого давления | |
| 59 | Р***0 | Рукав высокого давления | |
| 60 | Р***0 | Рукав высокого давления | |
| 61 | Р***0 | Рукав высокого давления | |
| 62 | Р***0 | Рукав высокого давления | |
| 63 | Р***0 | Рукав высокого давления | |
| 64 | Р***0 | Рукав высокого давления |
