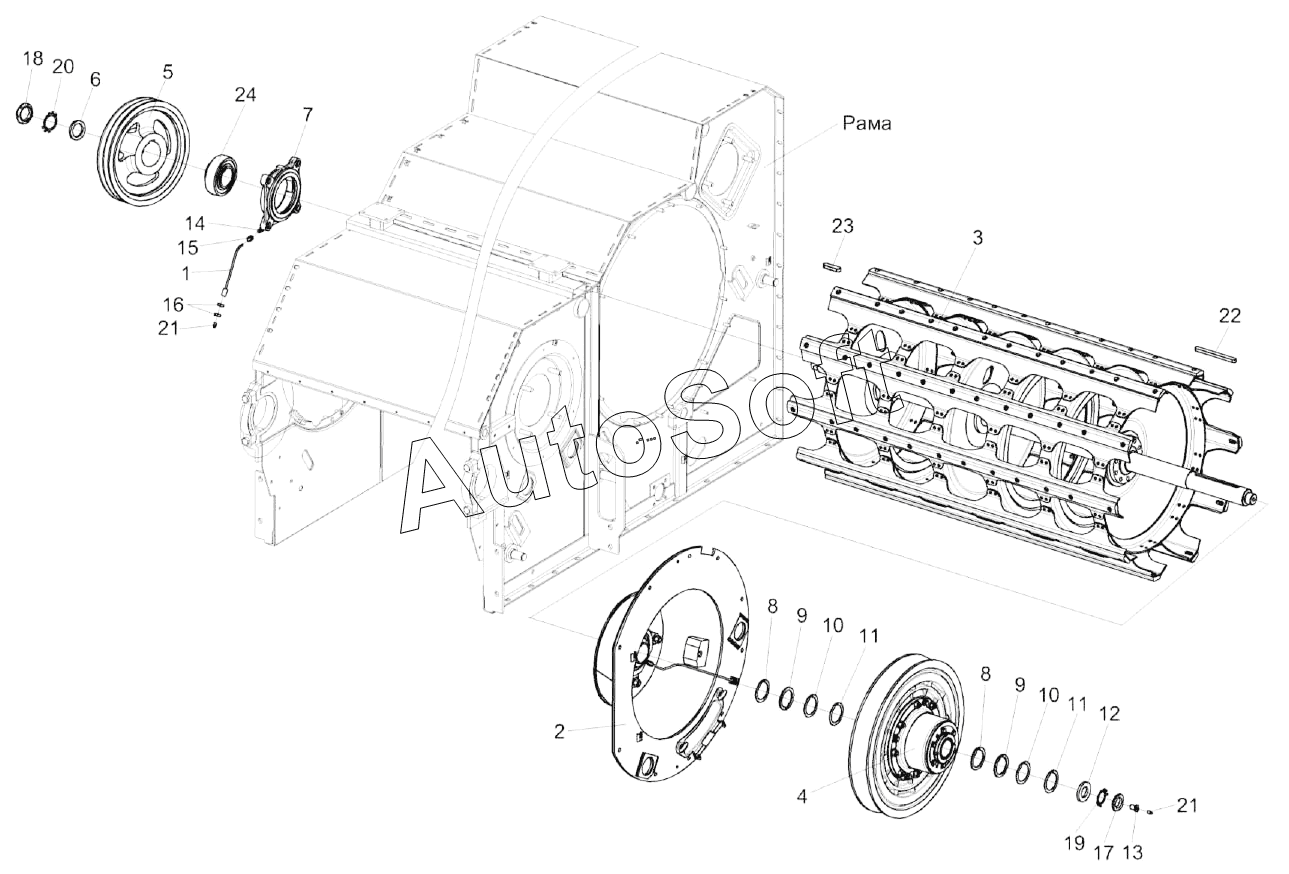

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2018). Аппарат молотильный КЗК-12А-1-0102000 (установка барабана молотильного)
/52.gif)
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-1-0102000 | К***0 | Аппарат молотильный | |
| КЗК0102350-01 | К***1 | Опора | |
| 1 | К***0 | Труба | |
| 1 | К***0 | Труба | |
| 2 | К***0 | Фланец | |
| 3 | К***0 | Барабан молотильный | |
| 4 | К***0 | Вариатор барабана | |
| 5 | К***1 | Шкив | |
| 6 | К***2 | Шайба | |
| 7 | К***1 | Корпус подшипника | |
| 8 | К***7 | Прокладка | |
| 9 | К***1 | Прокладка | |
| 10 | К***2 | Прокладка | |
| 11 | К***3 | Прокладка | |
| 12 | К***3 | Шайба | |
| 13 | К***1 | Бонка | |
| 14 | К***1 | Штуцер | |
| 15 | 5***0 | Гайка накидная | |
| 16 | Г***6 | Гайка М16х1,5-6g-2526 | |
| 17 | Г***1 | Гайка М42х1,5-6Н-11871 | |
| 18 | Г***1 | Гайка М56х2-6Н-11871 | |
| 19 | Ш***2 | Шайба Н 42.01-11872 | |
| 20 | Ш***2 | Шайба Н 56.01-11872 | |
| 21 | М***3 | Масленка 1.2-19853 | |
| 22 | Ш***0 | Шпонка 18х11 х200-23360 | |
| 23 | Ш***0 | Шпонка 20х12х63-23360 | |
| 24 | 6***7 | Подшипник |
