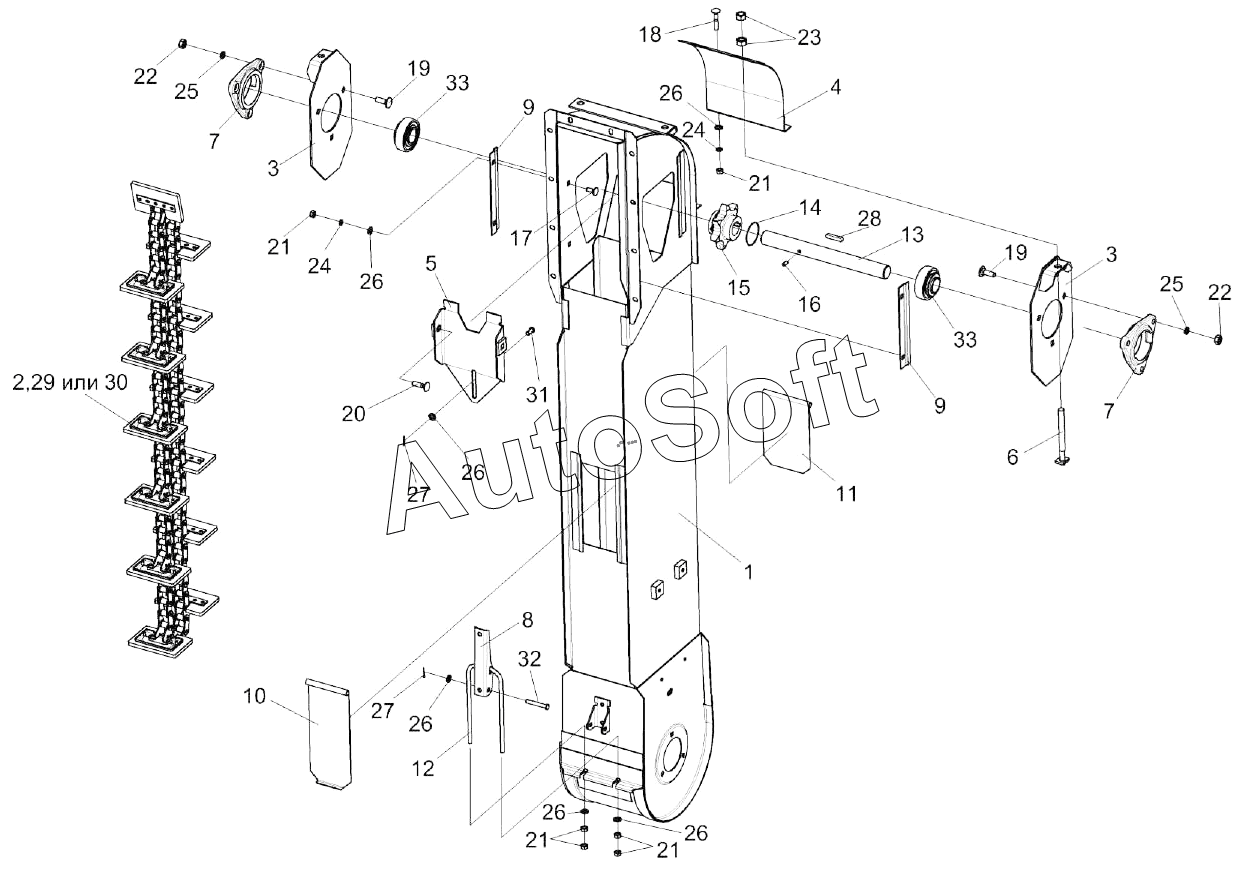

Каталог запасных частей к технике: Гомсельмаш КЗС-1218А-1 (2018). Элеватор колосовой КЗК 0208000А-04
/72.gif)
1
2
3
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
33
33
32
31
30
29
28
27
27
26
26
26
26
26
26
25
25
24
24
23
22
22
21
21
21
21
20
19
19
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК0208000А-04 | К***4 | Элеватор колосовой | |
| 1 | К***4 | Корпус | |
| 2 | К***В | Цепь элеватора | |
| 3 | К***Б | Пластина | |
| 4 | К***Б | Крышка | |
| 5 | К***Б | Вставка | |
| 6 | К***0 | Тяга | |
| 7 | К***6 | Корпус подшипника | |
| 8 | К***А | Рычаг защелки | |
| 9 | К***А | Накладка | |
| 10 | К***А | Крышка | |
| 11 | К***2 | Крышка | |
| 12 | К***А | Скоба защелки | |
| 13 | К***1 | Вал | |
| 14 | К***7 | Кольцо | |
| 15 | К***1 | Звездочка | |
| 16 | П***1 | Винт | |
| 17 | Б***2 | Болт М8-6eх20-7802 | |
| 18 | Б***2 | Болт | |
| 19 | Б***2 | Болт М10-6ex30-7802 | |
| 20 | Б***2 | Болт М10-6eх40-7802 | |
| 21 | Г***5 | Гайка М8-6G-5915 | |
| 22 | Г***5 | Гайка М10-6G-5915 | |
| 23 | Г***5 | Гайка М12-6G-5915 | |
| 24 | Ш***2 | Шайба | |
| 25 | Ш***2 | Шайба | |
| 26 | Ш***1 | Шайба С.8.01-11371 | |
| 27 | Ш***7 | Шплинт 2х16-397 | |
| 28 | Ш***0 | Шпонка 8х7х40-23360 | |
| 29 | З***0 | Звено С-ТРД-38-5600 | |
| 30 | З***0 | Звено С-ТРДУ-38-5600 | |
| 31 | О***0 | Ось 6-8 b12x18-9650 | |
| 32 | О***0 | Ось 6-8 b12x50-9650 | |
| 33 | 1***7 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
