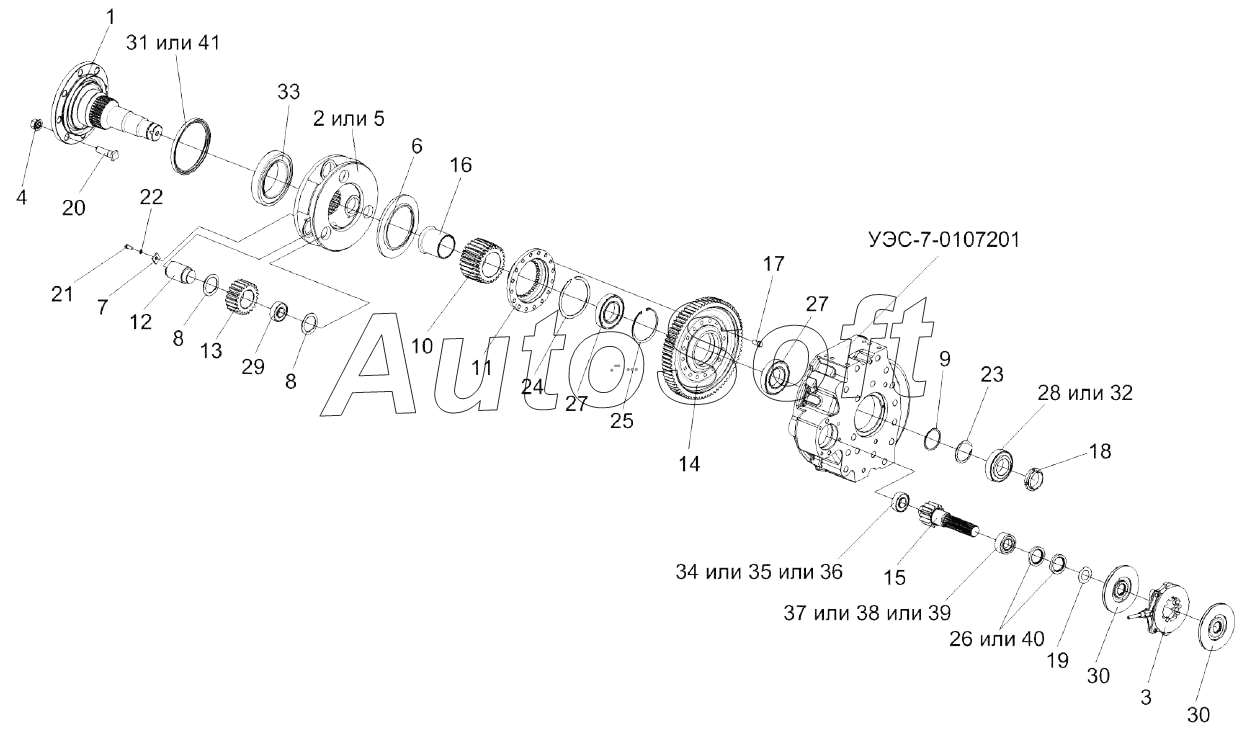

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80) (2017). Редуктор бортовой КЗК-10-0107200-02. Валы и шестерни
-2/109.gif)
33
33
22
22
23
24
25
26
27
27
27
27
28
29
30
30
30
30
31
31
32
21
33
33
34
35
36
37
38
39
40
41
УЭС-7-0107201
УЭС-7-0107201
10
1
1
2
2
3
4
4
5
5
6
7
7
8
8
8
8
9
11
12
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0107200-02 | К***2 | Редуктор бортовой | |
| УЭС-7-0107201 | У***1 | Корпус | |
| УЭС-7-0107201 | У***1 | Корпус | |
| 1 | К***0 | Ось колеса | |
| 2 | К***0 | Водило | |
| 2 | К***0 | Водило | |
| 3 | М***А | Диски нажимные | |
| 4 | У***2 | Гайка | |
| 5 | К***А | Водило | |
| 6 | К***4 | Проставка | |
| 7 | М***5 | Шайба | |
| 8 | М***6 | Шайба | |
| 9 | М***9 | Шайба | |
| 10 | М***6 | Шестерня солнечная | |
| 11 | М***7 | Муфта соединительная | |
| 12 | М***8 | Ось сателита | |
| 13 | М***9 | Сателлит | |
| 14 | М***0 | Колесо зубчатое | |
| 14 | М***1 | Колесо зубчатое | |
| 15 | М***А | Вал-шестерня | |
| 16 | М***6 | Втулка | |
| 17 | У***А | Болт | |
| 18 | У***8 | Гайка | |
| 19 | 3***4 | Кольцо | |
| 20 | 3***1 | Болт специальный | |
| 21 | Б***6 | Болт М10-6ех25-7796 | |
| 22 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 23 | В***0 | Кольцо В75-13940 | |
| 24 | В***0 | Кольцо В145-13940 | |
| 25 | В***3 | Кольцо В130-13943 | |
| 26 | 1***2 | Манжета 1, 2-55х80-1-8752 | |
| 27 | 2***8 | Подшипник 215-8338 | |
| 28 | 7***5 | Подшипник 7313А-27365 | |
| 29 | 6***Д | Подшипник 664713Д | |
| 30 | 3***1 | Диск тормоза фрикционный | |
| 31 | B***2 | Манжета BAU6SL 190х220х12 72NBR 902 | |
| 32 | 3***Q | Подшипник 30313J2/Q | |
| 33 | 2***5 | Подшипник | |
| 33 | 3***Х | Подшипник 32028Х | |
| 34 | N***J | Подшипник NJ2207ECJ | |
| 35 | N***1 | Подшипник NJ2207-E-M1 | |
| 36 | N***M | Подшипник NJ2207-E-M | |
| 37 | N***J | Подшипник NJ2211ECJ | |
| 38 | N***1 | Подшипник NJ2211-E-M1 | |
| 39 | N***M | Подшипник NJ2211-E-M | |
| 40 | С***R | Уплотнение СR 55х80х10 HMS42 R | |
| 41 | С***R | Уплотнение |
