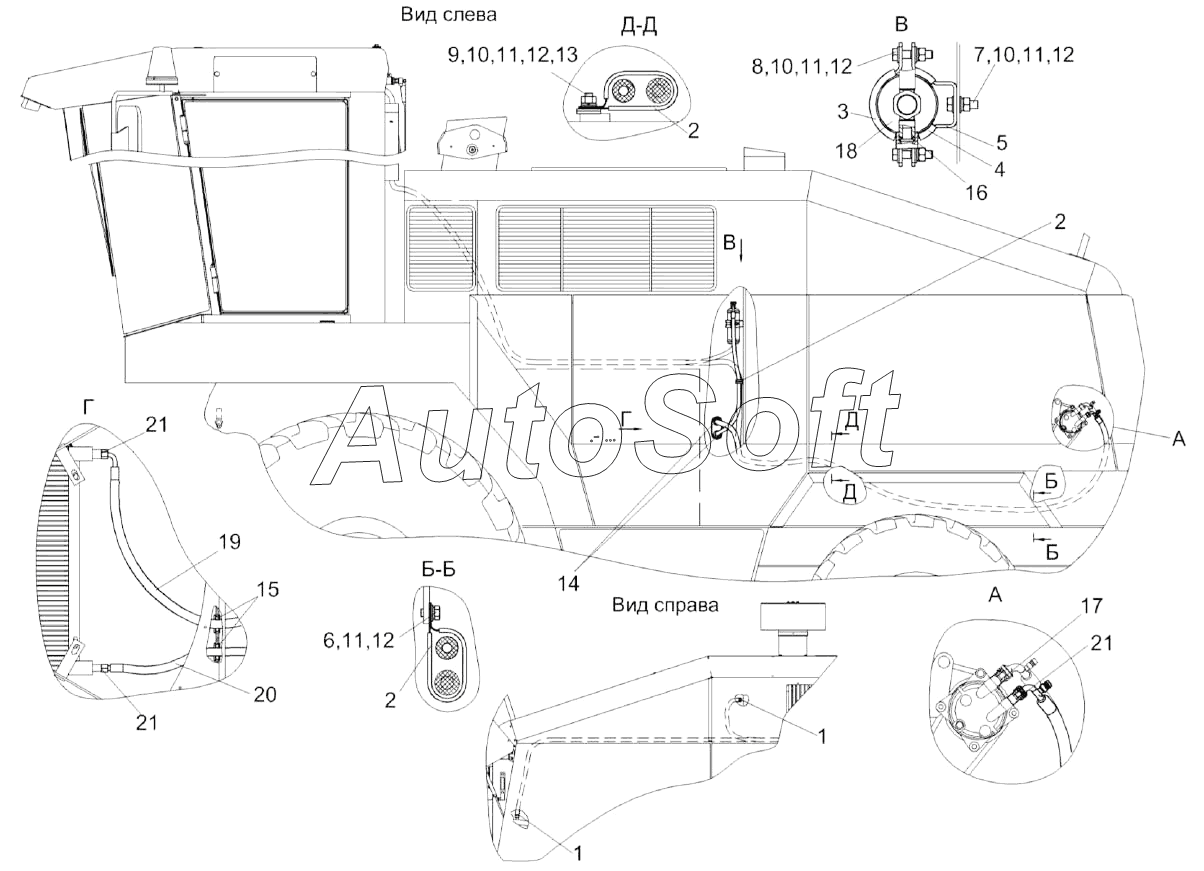

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80) (2017). Установка климатическая КВС-2-0121000Б
-2/164.gif)
1
1
2
2
2
3
4
5
6
7
8
9
10
10
10
11
11
11
11
12
12
12
12
13
14
15
16
17
18
19
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0121000Б | К***Б | Установка климатическая | |
| 1 | А***0 | Хомут стяжной | |
| 2 | У***А | Скоба | |
| 3 | У***0 | Хомут | |
| 4 | У***6 | Уплотнитель | |
| 5 | У***5 | Скоба | |
| 6 | Б***6 | Болт М8-6ех16-7796 | |
| 7 | Б***6 | Болт М8-6ех25-7796 | |
| 8 | Б***6 | Болт М8-6ех35-7796 | |
| 9 | Б***2 | Болт М8-6ех25-7802 | |
| 10 | Г***5 | Гайка М8-6G-5915 | |
| 11 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 12 | Ш***1 | Шайба С.8.01-11371 | |
| 13 | Ш***1 | Шайба С.12.01-11371 | |
| 14 | 5***9 | Втулка | |
| 15 | 5***0 | Втулка | |
| 16 | 0***0 | Кольцо уплотнительное 9/16 | |
| 17 | 0***0 | Кольцо уплотнительное 7/8 | |
| 18 | 0***2 | Ресивер | |
| 19 | 0***3 | Хладонопровод | |
| 20 | 0***0 | Хладонопровод | |
| 21 | 0***0 | Кольцо уплотнительное 3/4 |
