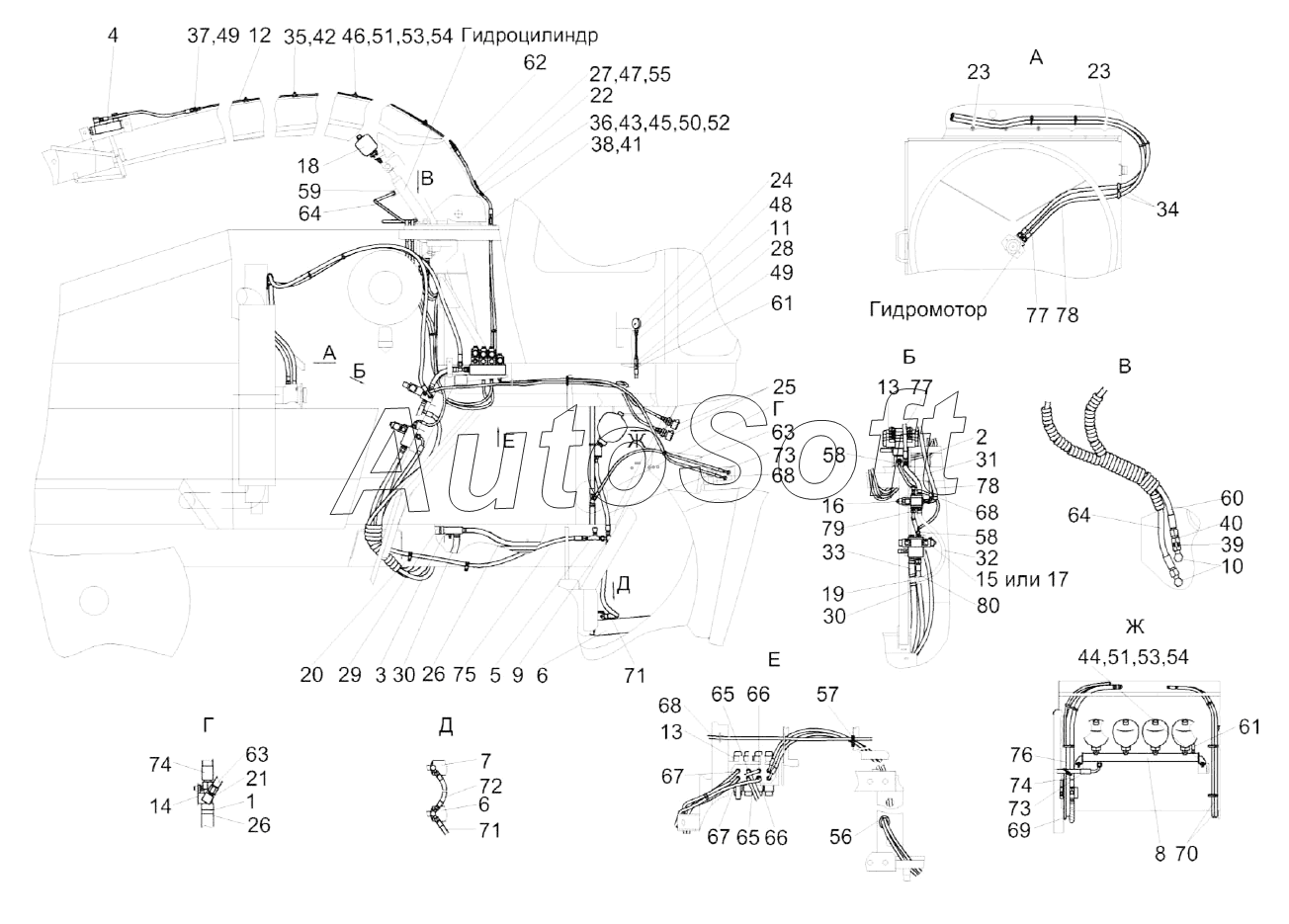

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80) (2017). Гидросистема рабочих органов и рулевого управления КВС-5-0602000 (лист 1)
-2/195.gif)
50
60
59
58
58
57
56
55
54
54
53
53
52
51
51
61
61
49
49
48
47
46
45
44
43
42
41
71
71
80
79
78
78
77
77
76
75
74
74
73
73
72
40
70
69
68
68
68
67
67
66
66
65
65
64
64
63
63
62
10
19
18
17
16
15
14
13
13
12
11
20
9
8
7
6
6
5
4
3
2
1
30
30
39
38
37
36
35
34
33
32
31
29
28
27
26
26
25
24
23
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-5-0602000 | К***0 | Гидросистема рабочих органов и рулевого управления | |
| 1 | А***0 | Хомут стяжной | |
| 2 | К***0 | Тройник | |
| 3 | К***0 | Тройник | |
| 4 | К***0 | Гидроцилиндр | |
| 5 | К***0 | Дроссель с обратным клапаном регулируемый | |
| 6 | К***0 | Гидроцилиндр | |
| 7 | К***1 | Гидроцилиндр | |
| 8 | К***0 | Блок пневмогидроаккумуляторов | |
| 9 | К***1 | Тройник | |
| 10 | К***0 | Угольник | |
| 11 | К***0 | Трубопровод | |
| 12 | К***0 | Трубопровод | |
| 13 | К***1 | Гидроблок четырехсекционный | |
| 14 | К***0 | Тройник | |
| 15 | К***0 | Гидроблок навески | |
| 16 | К***А | Гидроблок воздухозаборника | |
| 17 | К***0 | Гидроблок навески | |
| 18 | К***0 | Пневмогидроаккумулятор | |
| 19 | К***0 | Тройник | |
| 20 | К***3 | Хомут | |
| 21 | П***0 | Угольник | |
| 22 | П***0 | Цепочка | |
| 23 | У***1 | Скоба | |
| 24 | У***0 | Манометр | |
| 25 | У***1 | Полумуфта наружная | |
| 26 | Р***1 | Рукав 20x29-1,6-10362 | |
| 27 | К***8 | Кронштейн | |
| 28 | К***1 | Штуцер | |
| 29 | Р***5 | Рукав 32x43-1,6-10362 | |
| 30 | Р***5 | Рукав 25x35-1,6-10362 | |
| 31 | Р***7 | Рукав 18x27-1,6-10362 | |
| 32 | Р***5 | Рукав 18x27-1,6-10362 | |
| 33 | Р***8 | Рукав 25x35-1,6-10362 | |
| 34 | К***1 | Втулка | |
| 35 | К***9 | Прокладка | |
| 36 | К***3 | Прижим | |
| 37 | П***А | Штуцер проходной | |
| 38 | П***2 | Ниппель | |
| 39 | П***3 | Ниппель | |
| 40 | П***А | Штуцер | |
| 41 | П***6 | Штуцер переборочный | |
| 42 | У***А | Брус | |
| 43 | 3***7 | Кольцо | |
| 44 | Б***6 | Болт М8-6eх25-7796 | |
| 45 | Б***8 | Болт М6-6eх25-7798 | |
| 46 | Б***2 | Болт М8-6eх35-7802 | |
| 47 | Г***6 | Гайка М12-6G-2526 | |
| 48 | Г***6 | Гайка М14х1,5-6G-2526 | |
| 49 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 50 | Г***5 | Гайка М6-6G-5915 | |
| 51 | Г***5 | Гайка М8-6G-5915 | |
| 52 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 53 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 54 | Ш***1 | Шайба C.8.01-11371 | |
| 55 | Ш***1 | Шайба C.12.01-11371 | |
| 56 | 5***2 | Втулка | |
| 57 | 5***5 | Втулка | |
| 58 | Р***g | Рукав высокого давления | |
| 59 | Р***0 | Рукав высокого давления | |
| 60 | Р***0 | Рукав высокого давления | |
| 61 | Р***0 | Рукав высокого давления | |
| 62 | Р***0 | Рукав высокого давления | |
| 63 | Р***g | Рукав высокого давления | |
| 64 | Р***0 | Рукав высокого давления | |
| 65 | Р***0 | Рукав высокого давления | |
| 66 | Р***0 | Рукав высокого давления | |
| 67 | Р***0 | Рукав высокого давления | |
| 68 | Р***g | Рукав высокого давления | |
| 69 | Р***g | Рукав высокого давления | |
| 70 | Р***0 | Рукав высокого давления | |
| 71 | Р***0 | Рукав высокого давления | |
| 72 | Р***0 | Рукав высокого давления | |
| 73 | Р***g | Рукав высокого давления | |
| 74 | Р***0 | Рукав высокого давления | |
| 75 | Р***g | Рукав высокого давления | |
| 76 | Р***g | Рукав высокого давления | |
| 77 | Р***0 | Рукав высокого давления | |
| 78 | Р***g | Рукав высокого давления | |
| 79 | Р***g | Рукав высокого давления | |
| 80 | Р***0 | Рукав высокого давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
