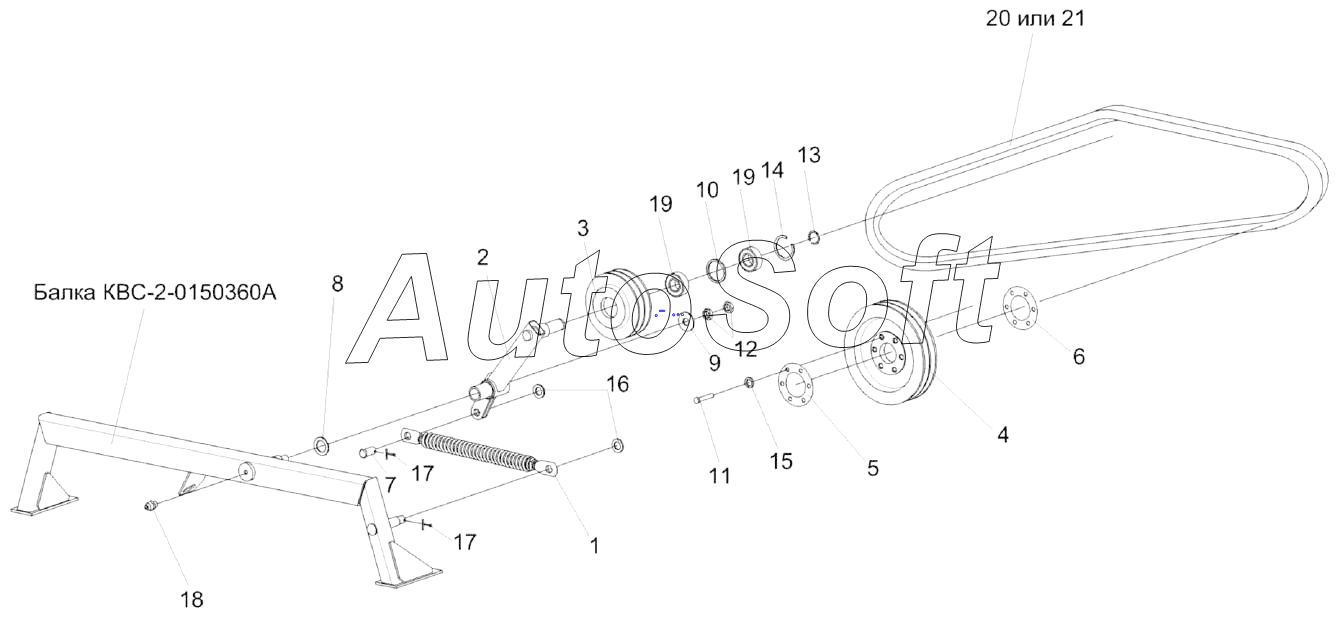

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80) (2017). Привод вентилятора КВС-2-0150090А
-2/77.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
19
20
21
КВС-2-0150360А
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0150090А | К***А | Привод вентилятора | |
| КВС-2-0150360А | К***А | Балка | |
| 1 | К***0 | Механизм натяжения | |
| 2 | К***0 | Рычаг | |
| 2 | К***0 | Рычаг | |
| 3 | К***4 | Ролик натяжной | |
| 3 | К***0 | Ролик натяжной | |
| 4 | К***Б | Шкив | |
| 5 | К***7 | Прокладка | |
| 6 | К***1 | Прокладка | |
| 7 | К***4 | Палец | |
| 8 | К***8 | Шайба специальная | |
| 9 | К***2 | Шайба | |
| 10 | 6***0 | Кольцо распорное | |
| 11 | Б***6 | Болт М8-6ех50-7796 | |
| 12 | Г***6 | Гайка М16-6G-2526 | |
| 13 | В***0 | Кольцо В25-13940 | |
| 14 | В***1 | Кольцо | |
| 15 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 16 | Ш***1 | Шайба С.16.01-11371 | |
| 17 | Ш***7 | Шплинт 3,2х25-397 | |
| 18 | М***3 | Масленка 1.2-19853 | |
| 19 | 6***S | Подшипник 62205-2RS | |
| 19 | 6***S | Подшипник 62205-2RS | |
| 19 | 6***1 | Подшипник | |
| 19 | 6***R | Подшипник 62205-2RSR | |
| 19 | 6***E | Подшипник 62205EE | |
| 20 | 2***a | Ремень 2НВ 2362 La | |
| 21 | 2***А | Ремень 2НВ ВР 2362 KА |
