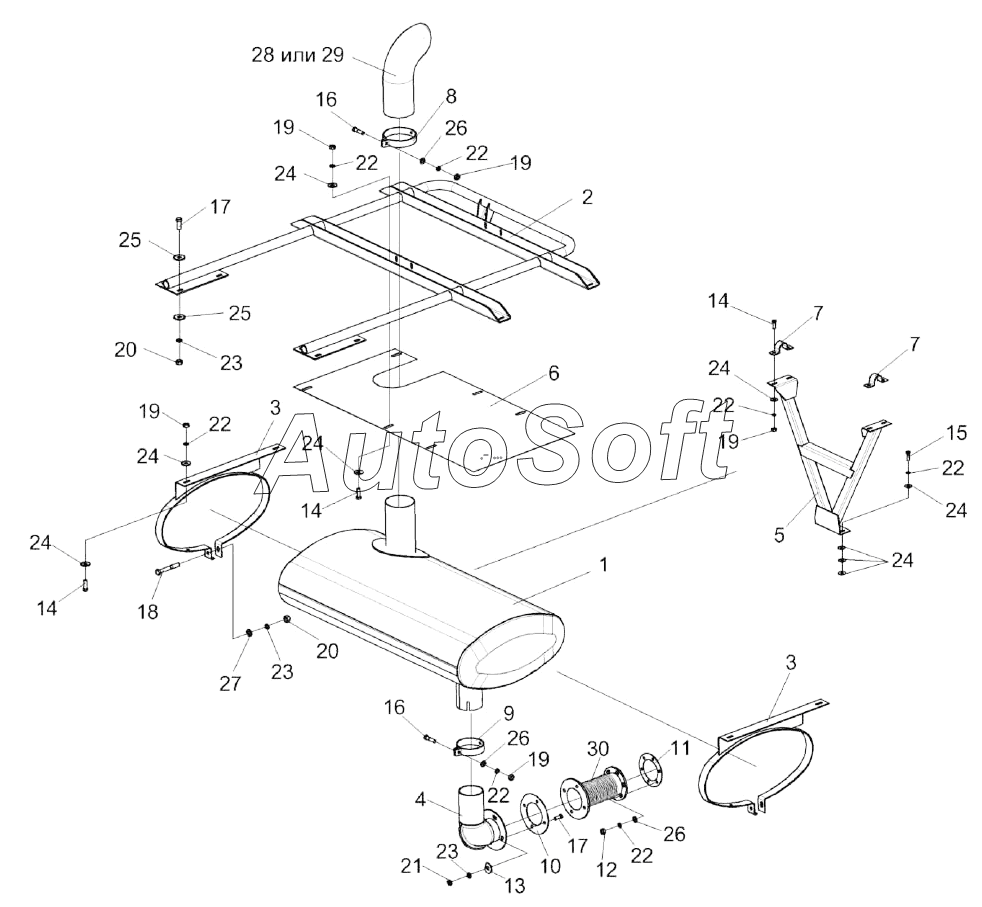

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Установка глушителя КВК 0157000Б
/92.gif)
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
14
14
15
16
16
17
17
18
19
19
19
19
19
20
20
21
22
22
22
22
22
22
22
23
23
23
24
24
24
24
24
24
24
25
25
26
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0157000Б | К***Б | Установка глушителя | |
| 1 | К***0 | Глушитель | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Хомут | |
| 4 | К***0 | Труба | |
| 5 | К***0 | Стойка | |
| 6 | К***7 | Щит | |
| 7 | К***8 | Хомут | |
| 8 | К***7 | Хомут | |
| 9 | К***1 | Хомут | |
| 10 | К***7 | Прокладка | |
| 11 | У***3 | Прокладка | |
| 12 | У***4 | Гайка | |
| 13 | У***7 | Шайба | |
| 14 | Б***6 | Болт М10-6eх30-7796 | |
| 15 | Б***6 | Болт М10-6eх35-7796 | |
| 16 | Б***6 | Болт М10-6eх40-7796 | |
| 17 | Б***6 | Болт М12-6eх30-7796 | |
| 18 | Б***6 | Болт М12-6eх55-7796 | |
| 19 | Г***5 | Гайка М10-6G-5915 | |
| 20 | Г***5 | Гайка М12-6G-5915 | |
| 21 | Г***6 | Гайка М12-6G-2526 | |
| 22 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 24 | Ш***8 | Шайба C 10.01-6958 | |
| 25 | Ш***8 | Шайба C 12.01-6958 | |
| 26 | Ш***1 | Шайба C.10.01-11371 | |
| 27 | Ш***1 | Шайба C.12.01-11371 | |
| 28 | 9***A | Труба выхлопная | |
| 29 | P***8 | Труба выхлопная | |
| 30 | H***1 | Сильфон |
