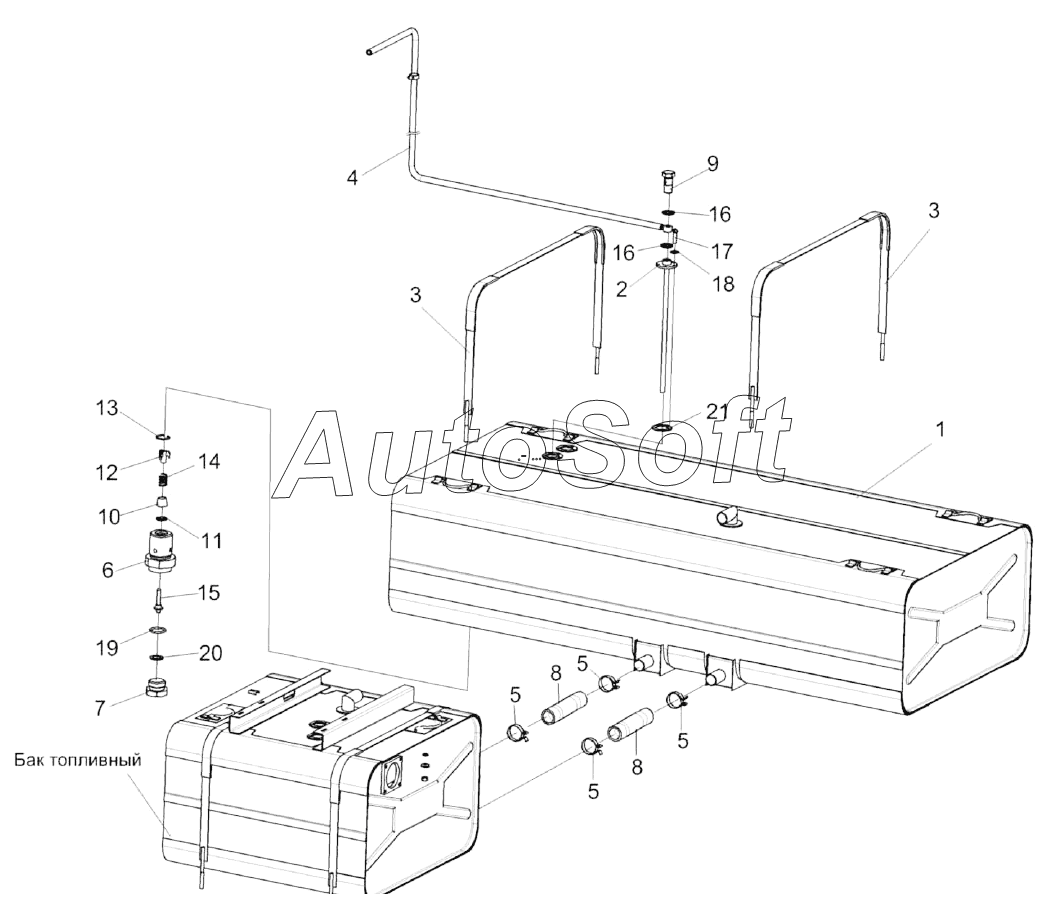

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Установка топливной системы КВК 0103000 (лист 1)
/93.gif)
10
21
20
19
18
17
16
16
15
14
13
12
11
9
8
8
7
6
5
5
5
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0103000 | К***0 | Установка топливной системы | |
| КВС-1-0103180 | К***0 | Клапан сливной | |
| 1 | К***0 | Бак топливный | |
| 2 | К***0 | Труба | |
| 3 | К***0 | Хомут | |
| 4 | К***0 | Топливопровод | |
| 5 | А***0 | Хомут стяжной | |
| 6 | К***6 | Корпус | |
| 7 | К***7 | Пробка | |
| 8 | Р***5 | Рукав 42х55-10362 | |
| 9 | К***А | Болт специальный | |
| 10 | М***2 | Прижим | |
| 11 | М***3 | Кольцо | |
| 12 | М***5 | Втулка направляющая | |
| 13 | М***1 | Кольцо запорное | |
| 14 | М***2 | Пружина | |
| 15 | М***7 | Клапан | |
| 16 | У***1 | Шайба | |
| 17 | В***3 | Винт B.М5-6eх18-17473 | |
| 18 | Ш***1 | Шайба C.5.01-11371 | |
| 19 | 0***3 | Кольцо 019-022-19-2-2-18829/9833 | |
| 20 | 3***8 | Прокладка 30 М3-23358 | |
| 21 | 2***6 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
