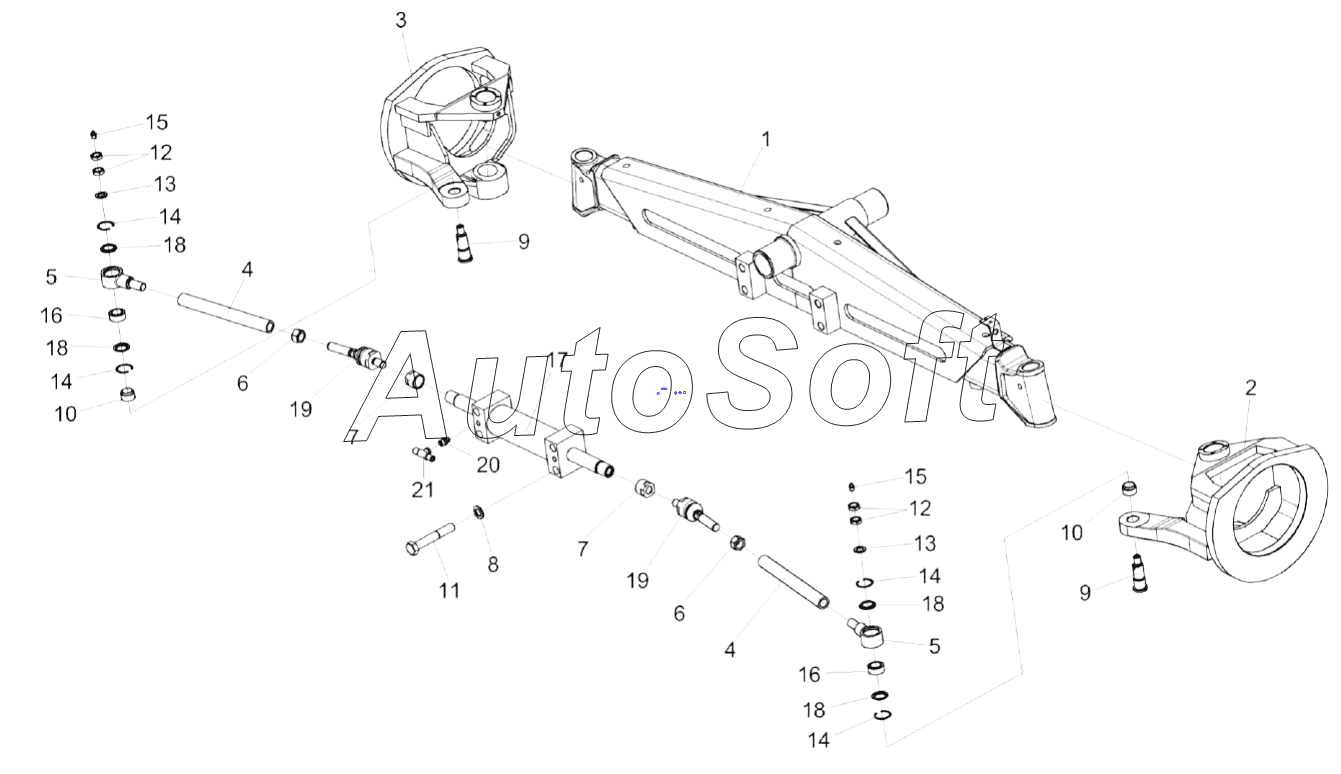

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2017). Мост управляемых колес КВК 0109700 (лист 3)
/98.gif)
10
10
21
20
19
19
18
18
18
18
17
16
16
15
15
14
14
14
14
13
13
12
12
11
9
9
8
7
7
6
6
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0109700 | К***0 | Мост управляемых колес | |
| КВК0109780 | К***0 | Тяга | |
| КВК0602540А | К***А | Гидроцилиндр рулевого управления | |
| 1 | К***0 | Балка | |
| 2 | К***0 | Кулак поворотный | |
| 3 | К***1 | Кулак поворотный | |
| 4 | К***8 | Тяга | |
| 5 | К***8 | Корпус шарнира | |
| 6 | К***9 | Гайка | |
| 7 | К***1 | Гайка | |
| 8 | К***5 | Шайба | |
| 9 | У***3 | Ось | |
| 10 | У***3 | Втулка | |
| 11 | Б***8 | Болт | |
| 12 | Г***6 | Гайка М20х1,5-6G-5916 | |
| 13 | Ш***0 | Шайба | |
| 14 | В***1 | Кольцо В47-13941 | |
| 15 | М***3 | Масленка 1.2-19853 | |
| 16 | Ш***5 | Подшипник ШСП30-3635 | |
| 17 | Y***0 | Гидроцилиндр двухштоковый | |
| 18 | Р***А | Кольцо | |
| 19 | Y***R | Шарнир | |
| 20 | Г***3 | Штуцер | |
| 21 | E***F | Тройник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
